Часть VII. Ассоциативные виды
Местный разрез будет построен (рис. 48.2, в). Его пиктограмма поя! вится на «ветви» Дерева построения, соответствующей его опорному виду (рис. 48.3).
Контекстное меню местного разреза в Дереве построения содержит команды управления этим местным разрезом. Они представлены в таблице 48.2.
Рис. 48.3. Пиктограмма местного разреза
Табл. 48.2. Команды управления местным разрезом
Название команды Описание
Местный разрез |
Управляет отображением местного разреза на его опорном виде. |
|
При отключении показа местного разреза ограничивающий его |
|
контур по!прежнему отображается на экране. Если граница не |
|
должна быть видна, ее можно перенести ее на другой слой, |
|
который затем погасить. |
Параметры |
Позволяет настроить параметры местного разреза. После вызова |
разреза... |
команды на Панели свойств появляются те же элементы, что и при |
|
создании разреза. |
Удалить разрез |
Позволяет удалить местный разрез. После вызова команды на |
|
экране появляется диалог, в котором вы можете подтвердить |
|
удаление вида или отказаться от него. |
|
При удалении местного разреза ограничивающий его контур по! |
|
прежнему остается в чертеже. Его нужно удалять отдельно. |
|
|
48.9. Вид с разрывом
Согласно стандарту, длинные предметы или их элементы с постоянным или закономер! но изменяющимся сечением допускается изображать с разрывами, т.е. условно удалять среднюю часть. На изображении может быть один или несколько разрывов.
В КОМПАС!3D V8 для подобной трансформации изображения служит команда Вид с разрывом. Она позволяет условно удалять указанную часть (части) изображения, а ос! тавшиеся части придвигать друг к другу. Команда может быть применена как к ассоциа! тивным, так и к неассоциативным — пользовательским — видам чертежа (о работе с пользовательскими видами см. главы 42 и 43).
Разрыв изображения в системном виде невозможен.
82
Глава 48. Построение видов
При формировании в чертеже вида с разрывом рекомендуется следующий порядок ра! боты.
1.Создание в виде всех геометрических объектов, составляющих изображение модели.
2.Создание в виде требуемого количества разрывов.
3.Добавление в вид объектов оформления: размеров, обозначений, надписей и т.п.
48.9.1.Создание разрыва
Чтобы создать разрыв изображения в текущем виде, вызовите команду Разрыв вида.
На экране появятся две параллельные линии — границы разрыва (см. рис. 48.5 на с. 85), а на Панели свойств — элементы управления, позволяющие настроить параметры раз! рыва. Эти элементы управления представлены в таблице 48.3.
Перемещая мышью характерные точки границ разрыва, ограничьте часть изображения, которую нужно удалить.
Табл. 48.3. Элементы управления параметрами разрыва
Элемент |
Описание |
|
|
Линия разрыва |
Панель, содержащая список линий разрыва, имеющихся в текущем |
|
виде. Разрыв, соответствующий выделенной линии разрыва, |
|
считается текущим. |
|
Кнопка Добавить позволяет создать в виде новую линию разрыва. |
|
После ее нажатия на экране появляется новая пара границ разрыва. |
|
Кнопка Удалить позволяет удалить из вида разрыв, |
|
соответствующий выделенной в списке линии. |
Угол |
Поле для ввода или выбора угла между осью Х системы координат |
|
текущего вида и направлением сдвига (см. раздел 48.9.2) текущего |
|
разрыва. |
Зазор* |
Поле для ввода или выбора расстояния между линиями разрыва — |
|
расстояния, на котором будут располагаться друг от друга видимые |
|
части изображения после создания разрыва. |
Тип линии |
Список для выбора типа линии разрыва. |
Амплитуда, % |
Поля для настройки амплитуды волнистой линии или линии с |
Амплитуда, max |
изломом. Подробно назначение этих полей рассмотрено в |
|
разделе 48.9.3 на с. 85. |
Показать |
Опция, включение которой означает, что текущий вид будет |
разрывы |
отображаться с разрывами. При отключенной опции изображение |
|
в виде показывается полностью (разрывы при этом сохраняются). |
|
Вид может отображаться либо полностью — без всех разрывов, |
|
либо со всеми разрывами, которые в нем созданы. Отключить |
|
какой!либо один из разрывов невозможно. |
|
|
83
Часть VII. Ассоциативные виды
*При использовании линий разрыва с изломом минимальный зазор должен составлять не менее двух амплитуд. Минимальный зазор при использова! нии линий других типов — 1 мм.
Чтобы подтвердить создание разрыва изображения, нажмите кнопку Создать объект.
Разрыв будет создан (рис. 48.4). Все геометрические объекты текущего вида, находив! шиеся между границами разрыва, перестанут отображаться на экране. Видимые части изображения будут ограничены линиями обрыва выбранного типа и придвинуты друг к другу так, чтобы расстояние между ними равнялось значению, заданному в поле Зазор. Длина линий обрыва определяется системой автоматически по габаритам изображения в виде.
Рис. 48.4. Пример разрыва изображения
В контекстом меню вида с разрывом в Дереве построения становятся доступны коман! ды, позволяющие управлять разрывом: Параметры разрыва... и Вид с разрывом. Они представлены в таблице 48.4.
Табл. 48.4. Команды управления разрывом
Название команды |
Описание |
|
|
Параметры |
Позволяет настроить разрыв (разрывы) изображения в виде. После |
разрыва... |
вызова команды на Панели свойств появляются те же элементы |
|
управления, что и при создании разрыва. Вы можете изменить |
|
параметры любого из разрывов вида или удалить любой разрыв. |
|
При удалении из вида всех линий разрыва удаляется сам разрыв. |
Показать |
Позволяет управлять изображением в виде: включать и выключать |
разрывы |
отображение разрывов*. |
|
Вид может отображаться либо полностью — без всех разрывов, |
|
либо со всеми разрывами, которые в нем созданы. Отключить |
|
какой!либо один из разрывов невозможно. |
|
|
* |
Вызов этой команды равносилен включению (или выключению) опции |
|
Показать разрывы на Панели свойств при создании или редактировании |
|
разрывов. |
84
Глава 48. Построение видов
48.9.2. Направление сдвига при разрыве

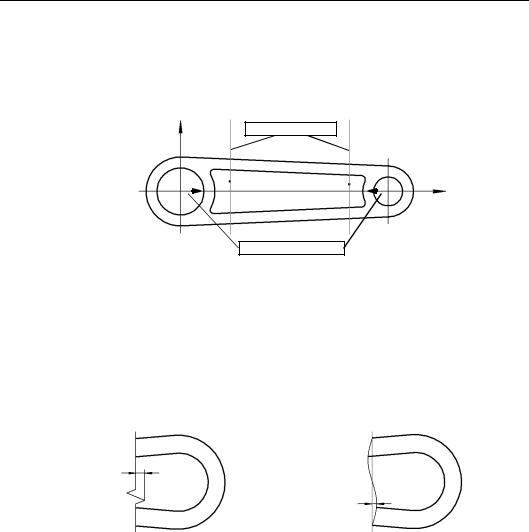

Направление сдвига — линия, вдоль которой сдвигаются друг к другу видимые части изображения при создании разрыва вида. На рисунке 48.5 показаны система координат вида, границы разрыва и направление сдвига. В данном случае угол между осью Х и на! правлением сдвига равен нулю.
l
YГраницы разрыва
0 |
|
|
|
X |
Направление сдвига Рис. 48.5. Направление сдвига
Обратите внимание на то, что направления сдвига одного и того же вида могут быть только параллельны или перпендикулярны друг другу. Например, в виде создан разрыв, направление сдвига которого расположено под углом 30° к оси Х. Впоследствии в этом виде можно будет создать разрывы, направления сдвига которых располагаются либо под таким же углом, либо под углом 120° к оси Х.
48.9.3. Амплитуда
Амплитуда — отклонение линии с изломом или волнистой от средней линии (рис. 48.6).
а) |
б) |
Рис. 48.6. Амплитуда: а) линии с изломом, б) волнистой линии (серым цветом показана средняя линия)
Значение амплитуды для линии с изломом равно значению, заданному поле Амплиту да, max.
Значение амплитуды для волнистой линии задается в поле Амплитуда, % в процентах от длины разрыва.
Длина разрыва — расстояние между максимально удаленными друг от друга крайними видимыми точками, измеренное перпендикулярно направлению сдвига (рис. 48.7).
85
