Глава 46.
Разбиение чертежа на зоны
Включение и настройка раз! биения текущего чертежа на зоны производится в диало! ге (рис. 46.1), вызываемом командой Сервис — Пара
метры... — Текущий чер теж — Параметры доку мента — Разбиение на зоны. Элементы управле! ния диалога представлены в таблице 46.1.

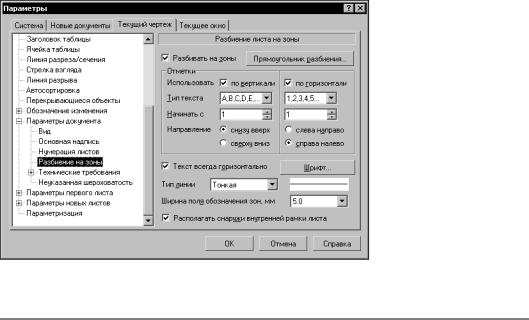

Рис. 46.1. Настройка технических требований в текущем чертеже Табл. 46.1. Диалог настройки разбиения чертежа на зоны
Элемент |
Описание |
|
|
Разбивать |
Включите эту опцию для активизации разбиения листа на зоны и |
на зоны |
настройки параметров разбиения. По умолчанию опция выключена |
|
и все элементы управления диалога недоступны. |
Прямоугольник |
Нажмите эту кнопку, чтобы вызвать диалог задания размеров зон. |
разбиения |
В полях появившегося диалога введите значения высоты и ширины |
|
зон или выберите эти значения из раскрывающихся списков. При |
|
разбиении листа на зоны ориентация прямоугольника разбиения |
|
игнорируется: сторона листа делится на длину той стороны |
|
прямоугольника, которая максимальное количество раз |
|
укладывается в длину этой стороны листа. |
Отметки |
Опции этой группы управляют простановкой обозначений зон на |
|
листе чертежа. |
по вертикали |
Включите нужную опцию для отображения соответствующих |
по горизонтали |
обозначений. |
тип текста |
Выберите символы для обозначения зон (арабские или римские |
|
цифры, буквы русского или латинского алфавита). |
начальный номер Выберите цифру или номер буквы, с которой будет начинаться ряд обозначений.
67
Часть VI. Создание чертежей
Табл. 46.1. Диалог настройки разбиения чертежа на зоны
Элемент |
Описание |
|
|
снизу вверх |
Выберите вариант направления простановки обозначений. |
сверху вниз |
|
слева направо |
|
справа налево |
|
Текст всегда |
Включите эту опцию, чтобы все символы обозначения зон |
горизонтально |
располагались горизонтально. |
Шрифт |
Нажмите эту кнопку, чтобы вызвать диалог задания параметров |
|
шрифта обозначений зон. |
Тип линии |
Выберите тип линии для отрисовки границ зон. |
Ширина поля |
Выберите из раскрывающегося списка значение ширины поля |
обозначения зон |
обозначения зон (в миллиметрах). |
Располагать |
Включите эту опцию, чтобы поле обозначения зон располагалось |
снаружи |
снаружи внутренней рамки листа. Если опция выключена, то поле |
внутренней |
обозначения зон будет расположено внутри внутренней рамки. |
рамки листа |
|
|
|
После выхода из диалога параметры разбиения чертежа на зоны изменятся в соответс! твии с выполненной настройкой.
Настройка параметров разбиения на зоны хранится в самом чертеже и не изменяется при его передаче на другое рабочее место.
Если вы используете одни и те же параметры разбиения на зоны во всех чертежах, то вы! полнение соответствующей настройки в каждом чертеже нерационально. В этом случае можно сделать так, чтобы все новые чертежи сразу создавались с требуемыми настрой! ками разбиения на зоны.
Для этого вызовите команду Сервис — Параметры... — Новые документы — Графи ческий документ — Параметры документа — Разбиение на зоны. Настройте пара! метры разбиения, как описано выше.
Эта настройка распространяется только на документы, созданные после ее выполнения. Чертежи, существовавшие до выполнения настройки, не изменяются.
68
Часть VII
Ассоциативные виды
