Задача Кеплера
|
В результате длительной обработки многолетних наблюдений датского астронома Тихо Браге (1546-1601) немецкий ученый Кеплер эмпирически установил три закона планетных движений. Эти законы формулируются следующим образом:
|
1) каждая планета движется по эллипсу, в одном из фокусов которого находится Солнце;
2) радиус-вектор планеты в равные времена описывает равные площади;
3) квадраты времен обращений планет относятся как кубы больших осей эллиптических орбит, по которым они движутся вокруг Солнца.
Первые два закона были опубликованы Кеплером в 1609 г., последний- в 1619 г. Законы Кеплера естественным путем привели Ньютона к открытию закона всемирного тяготения.
Из первого закона Кеплера следует, что траектория планеты- плоская кривая. С учетом этого обстоятельства, из второго закона Кеплера следует, что сила, заставляющая планету двигаться по замкнутым орбитам, направлена к Солнцу.
При рассмотрении планетных движений можно не учитывать движение Солнца, считая его массу бесконечно большой по сравнению с массой планеты. При формальном учете массы солнца динамика такова, как если бы Солнце оставалось неподвижным, но гравитационная постоянная увеличилась в (1 + т/М) раз. Поэтому для относительного движения первый и второй законы Кеплера остаются справедливыми. Зато третий закон должен быть уточнен. Для этого достаточно гравитационную постоянную G заменить на G(1 +m/M). Это приводит к соотношению . То обстоятельство, что для планет Солнечной системы закон выполняется с большой точностью, связано с тем, что масса планеты очень мала по сравнению с массой Солнца.
Динамические уравнения движения массы в поле тяготения имеют вид:
После несложных преобразований система уравнений приводится к виду в декартовых координатах:
Рис.10. К задаче Кеплера
Указание. Исследовать движения планет Солнечной системы и законы Кеплера в задаче двух тел. Построить траектории.
Не умаляя общности решения, можно задать следующие начальные условия (t=0): x=a, y=0, vx=0, vy=v(0). Начальную скорость удобно задавать в единицах скорости, соответствующей круговой орбите. Начальная скорость больше круговой (из интервала от 1 до 1.4) и начальная точка траектории является перигеем.

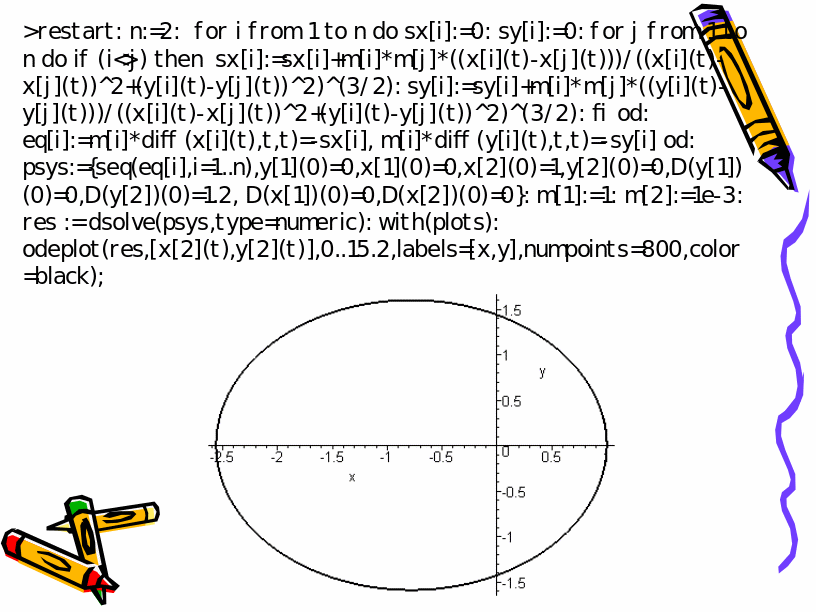

Слайд 10. Компьютерно-графическое моделирование в небесной механике
2.8 Орбита в пространстве скоростей
Линия, соединяющая концы всех векторов скорости, проведенных из одной точки, называется годографом вектора скорости (траектория в пространстве скоростей). Кеплерово движение по замкнутым траекториям обладает интересным свойством: для любых эллиптических траекторий годограф вектора скорости всегда представляет собой окружность с радиусом u=GmM/L (L- величина углового момента) [16].
Для круговой орбиты центр этой окружности совпадает с общим началом всех векторов скоростей. Для эллиптической орбиты центр окружности смещен из общего начала и расположен на векторе скорости в перигее орбиты. Данное свойство кеплерова движения позволяет находить значение скорости в любой точке эллиптической траектории, если известны скорости в перигее и апогее.
Указание. Постройте орбиту в пространстве скоростей (Vx,Vy). Убедитесь в том, что в каждый момент времени радиус-вектор перпендикулярен скорости u. Объясните этот факт.
