Статистика носителей заряда в собственном полупроводнике
В собственном полупроводнике носителями зарядов являются электроны в зоне проводимости и дырки в валентной зоне. Статисти-ческими характеристиками этих носителей заряда будут функция рас-пределения f(E), концентрация носителей ni и pi и энергия носителей заряда, которая характеризуется химическим потенциалом – энергией Ферми.
При нулевой температуре в химически чистом полупроводнике, как в зоне проводимости, так и в валентной зоне будут отсутствовать подвижные носители заряда. При увеличении температуры будет про-исходить активизация электронов в валентной зоне и они будут пере-ходить в зону проводимости. Уход электронов из валентной зоны бу-дет сопровождаться образованием дырочных носителей заряда в ва-лентной зоне. При этом количество электронов в зоне проводимости будет равно количеству дырок в валентной зоне ni=pi.
При комнатной температуре электронный газ в зоне проводимос-ти и дырочный газ в валентной зоне будут невырожденными. Следо-вательно, статистика электронного и дырочного газа в собственном полупроводнике при комнатной температуре будет определяться функцией распределения Максвелла-Больцмана:
, (16)
где NC и NV – эффективное число состояний в зоне проводимости и в валентной зоне, которые определяются выражениями:
, . (17)
В этих выражениях mn и mp – эффективные массы электронов и дырок. Для определения концентрации носителей заряда необходимо воспользоваться интегральной функцией распределения:
, (18)
где плотность числа состояний определится:
. (19)
Учитывая, что спин для электронов и дырок равен s=1/2 и рассмат-ривая совместно выражения для функции распределения и концентра-ций носителей заряда, получим для концентраций:
, (20)
где ΔEg – ширина запрещенной зоны.
EV
EC
ΔEg/2
μn=μp

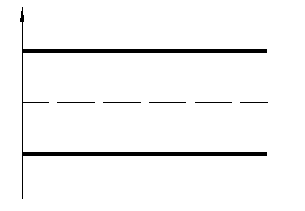

Рис.6. Положение уровня Ферми в собственном полупроводнике
Химический потенциал или уровень Ферми электронов зоны проводимости определится:
.
Это выражение определяет значение химического потенциала электронов зоны проводимости, отсчитываемого от дна зоны проводи-мости. Так как для невырожденного полупроводника концентрация электронов меньше числа эффективных состояний в зоне проводимо-сти n<NC, то величина химического потенциала будет меньше нуля , то есть уровень Ферми электронов должен располагаться ни-же дна зоны проводимости. При этом, с уменьшением концентрации электронов уровень Ферми будет опускаться ниже.
Химический потенциал дырочного газа в валентной зоне опреде-лится:
.
В равновесном состоянии уровни Ферми для электронов и дырок совпадают:
.
Статистика носителей заряда в примесных полупроводниках
n-типа
Зонная диаграмма примесного полупроводника n-типа имеет вид:
ΔEg/2
Ed
донорный уровень
зона проводимости
валентная зона
EС
EV
Рис. 7. Зонная диаграмма полупроводника n-типа
К статистическим параметрам примесного полупроводника n-ти-па относятся виды носителей заряда, их концентрации и функции рас-пределения, энергия газа, формируемого этими зарядами.
В примесном полупроводнике n-типа существуют основные носи-тели заряда – электроны (nn) и неосновные носители заряда – дырки (pn). Концентрация основных носителей заряда определяется наличи-ем донорной примеси nd и собственной проводимостью полупровод-ника ni. Концентрация основных носителей заряда в примесном полу-проводнике может, практически, принимать любые значения. Это определяется легированием полупроводника донорной примесью. По-этому электронный газ в полупроводнике n-типа может опреде- ляться как статистикой Максвелла-Больцмана, так и статистикой Ферми-Дирака.
Концентрация неосновных носителей заряда pn определяется соб-ственной проводимостью примесного полупроводника pn=pi. Поэтому дырочный газ в примесном полупроводнике n-типа будет определять-ся статистикой Максвелла-Больцмана.
Для определения концентраций носителей заряда воспользуемся интегральной функцией распределения:
.
В случае неосновных носителей заряда функция распределения f(E) определится:
.
Плотность числа состояний запишется:
,
.
Из этих выражений концентрация неосновных носителей заряда определится:
.
Концентрация основных носителей заряда будет определяться:
,
,
где величина nd будет зависеть от концентрации донорной примеси Nd. Если концентрация донорной примеси будет меньше эффективно-го числа состояний в зоне проводимости Nd<Nc, то при определении nd необходимо воспользоваться статистикой Максвелла-Больцмана:
,
где Ed – энергия ионизации донорного уровня. В том случае, если кон-центрация донорной примеси соизмерима с эффективным числом со-стояний в зоне проводимости Nd~Nc, то при определении nd необходи-мо воспользоваться распределением Ферми-Дирака:
,
где химический потенциал определится:
,
.
Таким образом для определения концентрации основных носите-лей заряда, связанных с донорной примесью, необходимо рассмотреть систему нелинейных уравнений, включая интегральное уравнение.
