Магнетизм и электромагнетизм
Пространство вокруг магнита, в котором может быть обнаружен магнитный эффект, называется магнитным полем. Магнитное поле может быть создано постоянным магнитом или электромагнитом (это одно из трех проявлений электричества). Форма магнитных полей изображается линиями потока или магнитными силовыми линиями.
Некоторые правила магнетизма:
противоположные полюса притягиваются, одноименные отталкиваются;
силовые линии одного направления отталкиваются, противоположных направлений притягиваются;
ток, текущий в проводнике, создает вокруг проводника магнитное поле. Сила магнитного поля определяется силой тока;
если проводник свернут в катушку или соленоид, то результирующее магнитное поле похоже на поле плоского постоянного магнита.
Электромагниты используются в электромоторах, реле и инжекторах топлива и т. д. Сила, действующая на проводник с током в магнитном поле, вызывается взаимным действием двух магнитных полей. На этом принципе основана работа электромотора. На рис.1.12 приведены изображения магнитных полей.

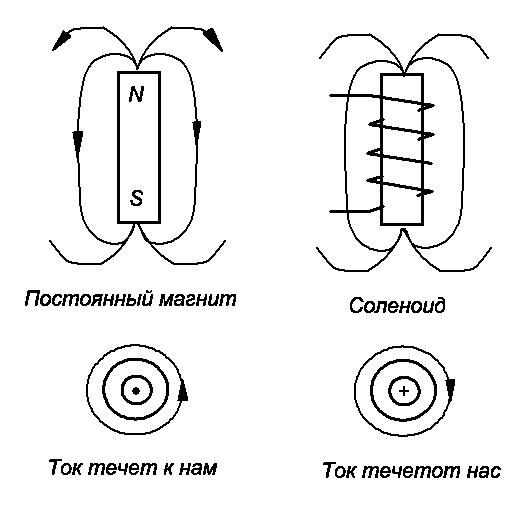

Рис.1.12. Магнитные поля
Электромагнитная индукция
Основные законы электромагнитной индукции:
когда проводник пересекает линии магнитного поля, в нем возникает электрическое напряжение;
направление наводимого напряжения зависит от направления магнитного поля и от направления, в котором движется поле относительно проводника;
величина напряжения пропорциональна скорости, с которой проводник пересекает магнитное поле.
На эффекте индукции (наведения) напряжения в проводнике основана работа генераторов (в том числе и генератора переменного тока в автомобиле). Генератор - это машина, которая преобразует механическую энергию в электрическую.
Взаимоиндукция
Если две катушки (известные как первичная и вторичная обмотки) намотаны на одном и том же сердечнике из железа, любое изменение магнитного поля одной из катушек будет наводить напряжение в другой. Это происходит, когда ток в первичной обмотке включается или выключается. Если число витков провода во вторичной обмотке больше, чем в первичной, наводимое напряжение будет более высоким. Если число витков во вторичной обмотке меньше, чем в первичной, тогда напряжение окажется меньшим. Это явление называется «трансформацией», и на нем основана работа катушки зажигания. На рис. 1.13 показан принцип взаимной индукции.
Рис. 1.13. Взаимоиндукция
Значение «взаимно наведенного» напряжения зависит от следующих факторов:
тока первичной обмотки;
соотношения между числом витков первичной и вторичной обмоток;
скорости изменения магнитного поля.
Как известно, сила тока в любой момент времени пропорциональна ЭДС источника тока (закон Ома для полной цепи). Если ЭДС источника не изменяется со временем и остаются неизменными параметры цепи, то через некоторое время после замыкания цепи изменения силы тока прекращаются, в цепи течет постоянный ток.
Движение электронов в ускоряющем электрическом поле
Рассмотрим однородное электрическое поле с напряженностью Е = U/d (рис. 1.14).

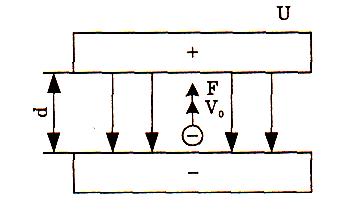

Рис. 1.14. Однородное электрическое поле
На единичный заряд, помещенный в электрическое поле, действует сила F, равная по величине напряженности этого поля Е, т. е. F = qЕ = E (q = 1). Заряд электрона по модулю равен е = 1,6 10-19 Кл. Действующую на электрон е силу можно вычислить по формуле
F = - еЕ.
Знак «-» показывает, что сила F, действующая на электрон, направлена против линии напряженности электрического поля Е. Под действием данной силы электрон будет двигаться равноускоренно и приобретет максимальную скорость в конце пути. Ускоряющим электрическим полем называют такое поле, у которого линии напряженности направлены навстречу вектору начальной скорости электрона V0. Работа А по перемещению электрона из одной точки поля в другую равняется произведению заряда электрона на разность потенциалов U между этими точками,
А = Fd = qEd = qUd/d = еU.
Данная работа затрачивается на сообщение электрону кинетической энергии Wк,
Wк = m (V – V0)2/2
где V - скорость электрона в конечной точке перемещения;
V0 - скорость электрона в точке начала движения;
m - масса электрона, состоянии покоя, равная 91·10-29 г.
Предположим, что начальная скорость электрона равна 0, то есть V0 = 0.
Работа по перемещению электрона равна кинетической энергии электрона,
А = Wк.
Вместо обозначения работы А равное ей произведение еU. Учитывая, что мы приняли равной 0 начальную скорость электрона, можем упростить формулу нахождения кинетической энергии, записав Wк = mV2/2. Теперь можно записать равенство работы по перемещению заряда и его кинетической энергии в следующем виде,
eU = mV2/2.
Так как заряд электрона е и его масса m являются константами, то
V = 600√U.
Из данной формулы видно, что скорость электрона в электрическом поле определяется только величиной напряжения между двумя точками поля.
