Фототранзистор и фототиристор
Выходные характеристики фототранзистора подобны выходным характеристикам обычного биполярного транзистора, в котором положение характеристик определяется не током базы, а уровнем освещенности (или величиной светового потока).
Свойства фототиристора подобны свойствам обычного тиристора, однако с той лишь особенностью, что включение тиристора осуществляется не с помощью импульса тока управления, а с помощью светового импульса.
Усилители

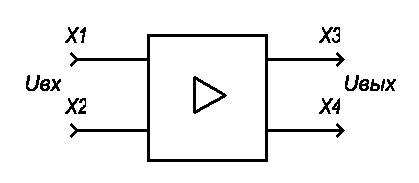

Усилители - это устройства, которые очень широко используются во всех типах электронных систем. Они реализуют функцию усиления, т. е. вырабатывают на своем выходе сигнал, величина которого превышает величину исходного входного сигнала. (Рис.9.3)
Рис.9.3
Усилители потребляют энергию от источника питания и преобразуют ее в выходную энергию усиленного сигнала, которая рассеивается нагрузкой.
Классификация усилителей
Основная классификация электрических усилителей по диапазону усиливаемых частот:
Усилители низкой частоты (УНЧ) имеют диапазон усиливаемых частот от 10 Гц до 100 кГц;
Усилители высокой частоты (УВЧ) обладают диапазоном усиливаемых частот от 100 кГц до 100 МГц;
Усилители постоянного тока (УПТ) способны усиливать не только переменное напряжение, но и постоянный ток, в чем состоит их основное назначение. Диапазон усиливаемых частот от 0 Гц до 100 кГц;
Импульсные усилители (ИУ) – широкополосные импульсные усилители и видеоусилители. Частотный диапазон составляет от 1 до 100 кГц;
Избирательные, или резонансные, усилители - особый тип усилителей, функционирующих в узком диапазоне частот. Нагрузкой таких усилителей могут быть пьезотрансформаторы, керамические фильтры, системы резонансных контуров и пр;
Усилители сверхвысоких частот - особый класс усилителей, которые оперируют с сигналами частот в десятки гигагерц в радиочастотном диапазоне. Компоненты таких усилителей выполнены с распределенными параметрами, чаще всего по полупроводниковой, гибридной или пленочной технологии. Например, короткий отрезок провода - индуктивный элемент, а два таких отрезка обладают и свойствами емкости и индуктивности. Цепи таких устройств соединяют фидерными линиями, например, полосковой, коаксиальной или волноводной, по которым энергия распределяется между каскадами или поступает в антенну. Активные компоненты усилителей СВЧ экранируют. На СВЧ часто используют бескорпусные транзисторы для встраивания в волноводные устройства и ГИС. Все компоненты усилителей СВЧ обладают размерами, сопоставимыми с длиной волны или четвертью длины волны. В СВЧ усилителях используют биполярные транзисторы марок КТ930А, КТ942 или полевые, например, М8С88020, МКГ183.
К основным показателям усилителей относят:
Коэффициент усиления
Коэффициент усиления, это отношение двух величин, измеряемых в одних и тех же единицах. Различают три типа коэффициентов усиления (КУ), по напряжению КU = Uвых/Uвх, по току Ki = Iвых/Iвх, по мощности KP = Pвых/Pвх,
где Uвых - выходное напряжение устройства, Uвх - напряжение на входе, Iвых - выходной ток устройств Iвх – входной ток устройства, Pвых – выходная мощность, Pвх – входная мощность.
Если коэффициент усиления недостаточен, применяются многокаскадные усилители (рис. 9.4).
Рис. 9.4. Многокаскадный усилитель
В многокаскадных усилителях общий коэффициент усиления равен произведению коэффициентов усиления каждого каскада. Предположим, что коэффициент усиления первого каскада K1 = 20, а коэффициент усиления второго каскада K2 = 50. Тогда для входного напряжения VBX = 1 мВ получаем:
Uвых 1= K1×Uвх = 20 ×1 мВ = 20 мВ,
Uвых = K2 ×Uвых 1 = 50×20 мВ = 1000 мВ = 1 В.
Общий коэффициент усиления
K = K1× K2 = 1000.
Аналогично коэффициент усиления трехкаскадного усилителя определяется выражением
K = K1 × K2× K3
и по аналогии - для большего числа каскадов.
