Токовый диполь. Эквивалентный электрический генератор.
Рассмотренный нами диполь может сохраняться сколь угодно долго только в вакууме или идеальном диэлектрике. Однако нас диполь интересует в применении к объяснению электрических явлений в организме – электропроводящей среде. В такой среде диполь не сохраняется, т.к. свободные заряды среды, притягиваясь к противоположно заряженным полюсам диполя, либо экранируют его, либо нейтрализуют.

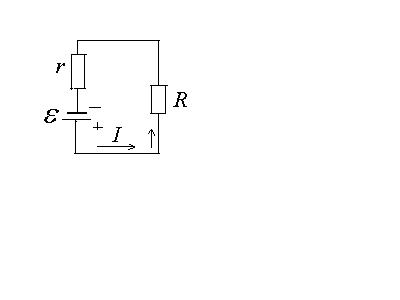

Т.к. электрическое поле, образующееся в организме, не исчезает в процессе жизнедеятельности, то необходима иная модель диполя. Можно представить его как электрический генератор с э.д.с. . Если использовать его в цепи, то для этой цепи закон Ома записывается как ,

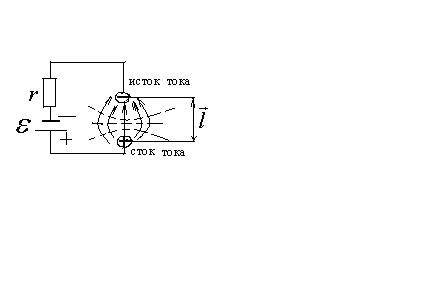

то сила тока зависит, от внешнего сопротивления цепи . Создавая модель диполя как источника электрического поля, мы должны исключить внешнее сопротивление. Примем , к клеммам источника диполь, или, иначе, клеммы источника будем рассматривать как полюса диполя, который в электропроводящей среде будет сохраняться до тех пор, пока функционирует источник тока.
Отрицательный полюс назовем истоком тока, положительный – стоком тока.
Такую модель диполя называют токовым диполем.
Для токового диполя , следовательно, сила тока не зависит от сопротивления среды, в которой он находится
.
Дипольный момент токового диполя
,
где - плечо диполя, по модулю этот вектор равен расстоянии. Между стоком и истоком тока.
Потенциал поля токового диполя аналогичен потенциалу электростатического диполя, но электрические свойства среды в формуле заменяются на её электропроводящие свойства
,
удельная электропроводность среды.
Суперпозиция токовых диполей называется эквивалентным электрическим генератором.
Электрокардиография
Итак, при функционировании органов и тканей, а также клеток в организме возникает электрическое поле, элементарным источником которого является диполь. Мы показали, что характеристики этого поля можно рассчитать, а это значит, что их можно измерить.
Метод регистрации разности потенциалов называют электрографией. В принципе он прост: достаточно двух электродов, накладываемых на пациента, гальванометра и усилителя. В зависимости от того, на каких органах регистрируется разность потенциалов электрографию классифицируют на ЭКГ – регистрация разности потенциалов при сокращении сердца; ЭЭГ – электроэнцефалография- регистрируется активность мозга; ЭМГ- регисрация активности мышц.
Мы рассмотрим электрокардиографию как наиболее распространенный метод.
За цикл работы сердца возбуждение распространяется по различным отделам его нервно-мышечного аппарата с определенной последовательностью, поэтому мгновенные значения результирующей разности потенциалов за цикл работы изменяется как по величине, так и по расположению точек, между которыми они имеют наибольшее значение. Из этих значений наибольшей является разность потенциалов между основанием и верхушкой сердца в направ лении электрической оси .
:

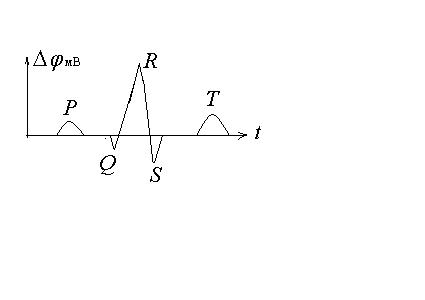

Кривая зависимости разности потенциалов от времени за время одного кардиоцикла называется электрокардиограммой
В основу электрокардиографии положена теория Эйнтховена:
1. сердце моделируется как источник разности потенциалов в виде токового диполя (эквивалентный электрический генератор);
2. диполь находится в однородной электропроводящей среде;
3. дипольный момент сердца образуется суперпозицией дипольных моментов элементарных токовых диполе, которые во множестве имеются в возбужденном миакарде сердца
и называется интегральным дипольным вектором сердца (интеградьным дипольным моментом сердца)

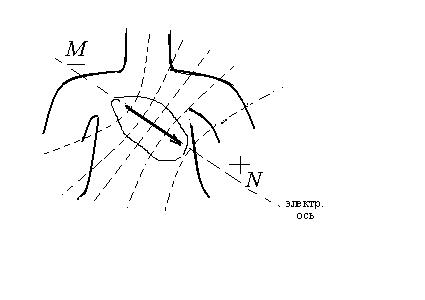

Проекции эквипотенциальных поверхностей диполя на фронтальную поверхность тела показаны на рисунке штриховыми линиями;
дипольный момент сердца располагается во фронтальной плоскости тела;
5. точку приложения дипольного момента сердца можно считать постоянной – это нервный узел межпредсердной перегородки.
6. Связь между интегральным дипольным моментом и разностью
потенциалов определяется исходя из наших прежних рассмотрений: .
При таком расположении вектора , как показано на нашем рисунке, разность потенциалов наибольшая в направлении электрической оси между верхушкой и основанием сердца. На ЭКГ она соответствует зубцу .
