2.1. Сложение плоской системы сходящихся сил. Геометрическое условие равновесия

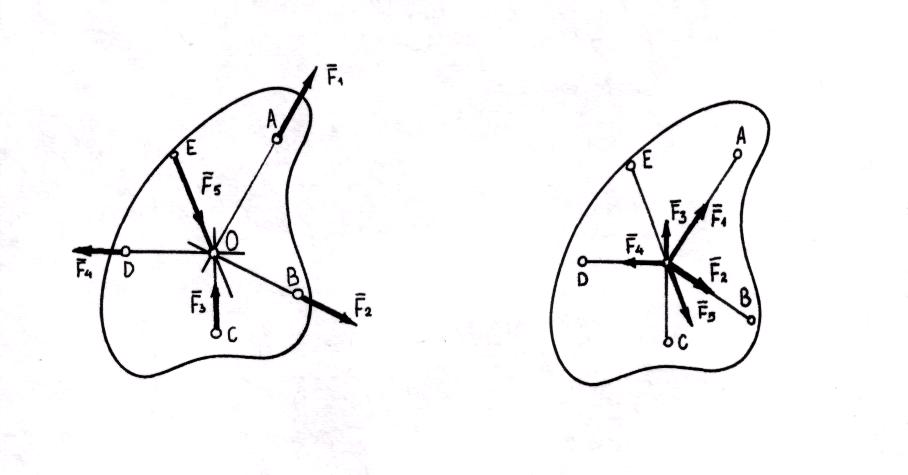

Система сил, линии действия которых лежат в одной плоскости и пересекаются в одной точке, называется плоской системой сходящихся сил. Если силы сходящейся системы приложены к разным точкам тела, то, по первому следствию из аксиом статики, каждую силу можно перенести в точку пересечения линий действия и по­лучить эквивалентную систему сил, приложенных к одной точке.

Две силы, приложенные к одной точке тела, образуют простей­шую плоскую систему сходящихся сил (две пересекающиеся прямые всегда лежат в одной плоскости).

Рассмотрим систему сил , приложенных в точке А. Требуется найти их равнодействующую.

Применив правило силового треугольника, сложим силы и . Для этого из конца вектора отложим вектор и, соединив точки А и С, получим геометрическую сумму (равнодействующую) сил и :

Теперь сложим силу с силой . Для этого из конца вектора ВС= отложим вектор и, соединив точки А и D, получим равнодействующую трех сил:

где – искомая равнодействующая

Порядок построения сторон силового многоугольника не влияет на окончательный результат.

Чтобы уравновесить систему сил, достаточно к ней добавить еще одну силу, численно равную равнодействующей, но направленную в противоположную сторону.

В геометрической форме необходимое и достаточное условие равновесия системы сходящихся сил: система сходящихся сил уравновешена тогда и только тогда, когда силовой многоугольник замкнут.

2.2. Определение равнодействующей системы сходящихся сил методом проекций. Аналитическое условие равновесия

Вместо построения силового многоугольника равнодействующую

системы сходящихся сил более точно и значительно быстрее находят вычислением с помощью метода проекций, который обычно называется аналитическим.

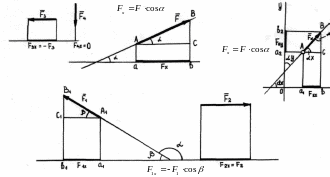

Проекцией вектора на ось называется длина направленного отрезка оси, заключенного между двумя перпендикулярами, опущен­ными из начала и конца вектора . Проекция силы на ось равна произведению модуля этой силы на косинус угла между направлением силы и положительным направлением оси;

Рассмотрим теперь определение равнодействующей системы сходящихся сил методом проекций.

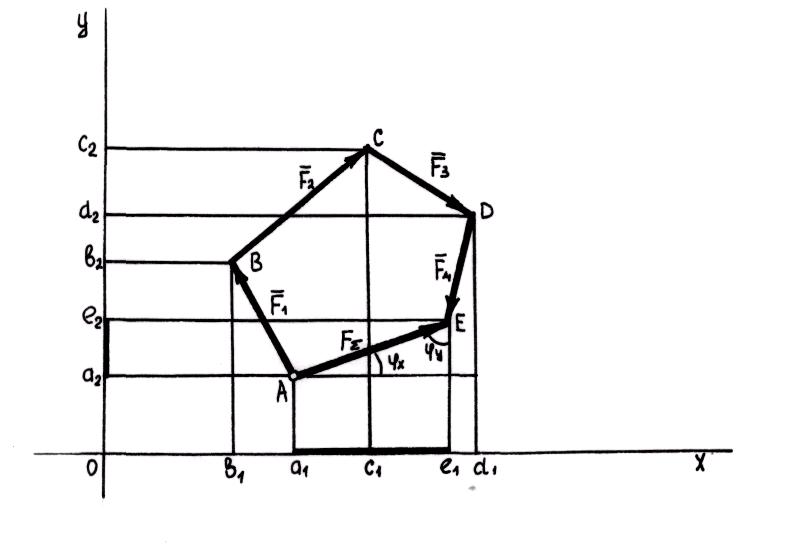

Допустим, что для заданной системы сходящихся сил построен многоугольник ABCDE, в котором вектор – искомая равнодействующая данной системы.

Выбрав систему координатных осей X и Y в плоскости силового многоугольника, спроецируем его на эти оси.

Эти равенства короче записываются так:

где – знак суммы, а индекс принимает последовательно значения от 1 до n по числу сходящихся сил, равнодействующую которых определяем.

Таким образом, проекция равнодействующей системы сходящихся сил на каждую из осей координат равна алгебраической сумме проекций составляющих сил на ту же ось.

.

В аналитической форме условие равновесия плоской системы сходящихся сил: для равновесия плоской системы сходящихся сил необходимо и достаточно, чтобы алгебраические суммы проекций всех сил системы на каждую из двух осей координат были равны нулю.
