Лекция №4 Поведение реальных газов и паров
Газом называется вещество в газообразном состоянии при температуре выше критической.
Паром называется вещество в газообразном состоянии при температуре ниже критической.
Критическая температура (ТС) данного вещества – наибольшая температура, при которой это вещество может быть переведено из газообразного состояния (из пара) в жидкость путём сжатия.
Критическое давление (РС) – давление необходимое для превращения пара в жидкость при критической температуре.
Поведение газов не может быть корректно описано законом Бойля–Мариотта при температуре и давлении близких к критическим, но оно может быть вполне удовлетворительно описано уравнением Ван–дер–Ваальса:
где V – объём одного моля, м3;
a/V2 - добавка, учитывающая взаимодействия между молекулами;
b – слагаемое, учитывающее собственный объём молекул, м3

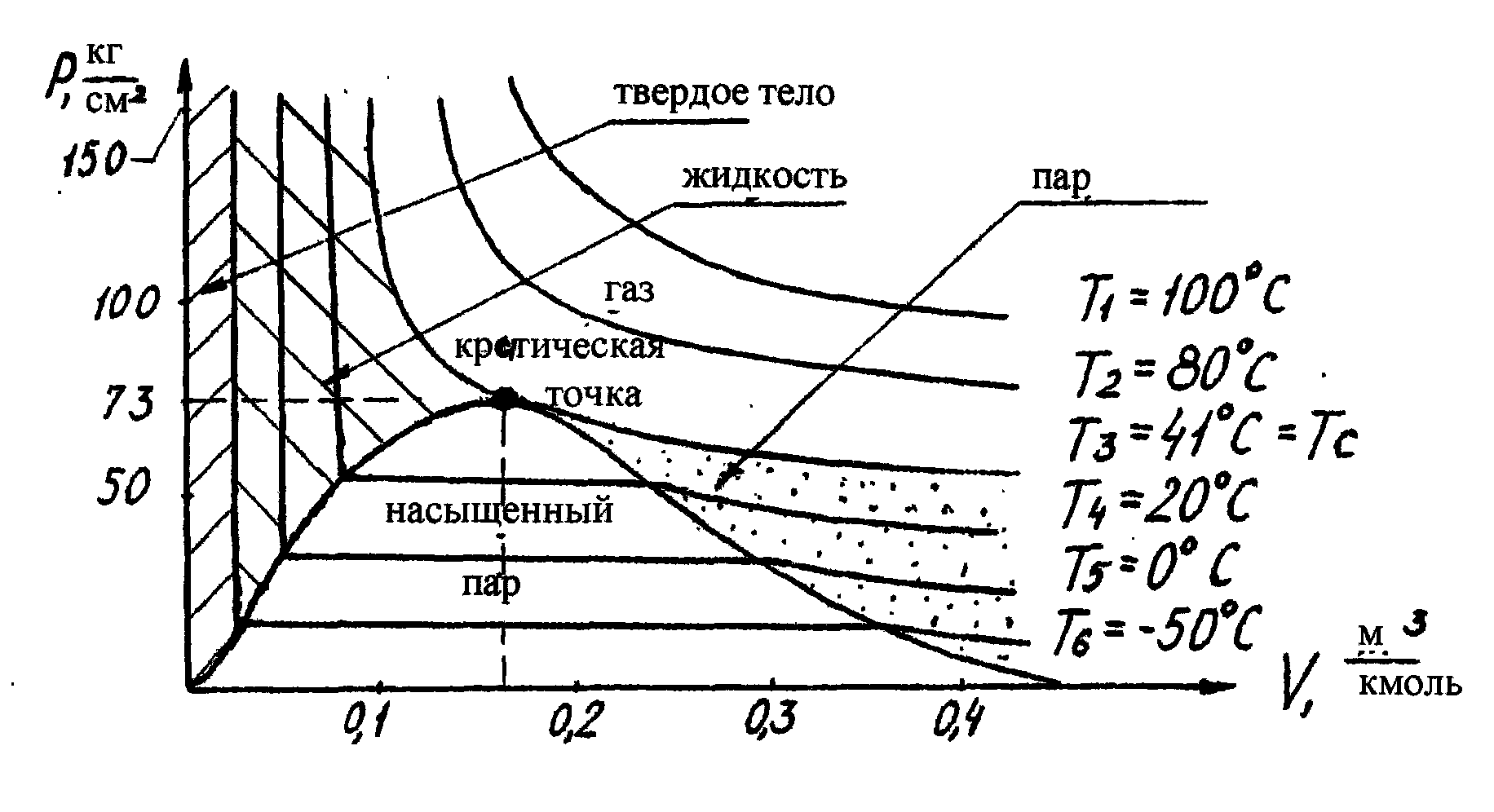

Диаграмма изотермического состояния вещества (на примере СО2) показана на рис.6,
где
Тс – критическая температура.
Рис.6
Коэффициенты уравнения Ван-дер-Вальса для некоторых атмосферных газов приведены в табл.1 Табл .1
Вещество |
TС , K |
PС, кг/см2 |
а,106кг*см4/ моль2 |
b, см3/моль |
Н2 |
33 |
12,8 |
0,24 |
26,5 |
Не |
5,3 |
2,2 |
3,25 |
23,4 |
Н2О |
647 |
217,5 |
5,47 |
30,5 |
N2 |
126 |
33,5 |
1,34 |
39,6 |

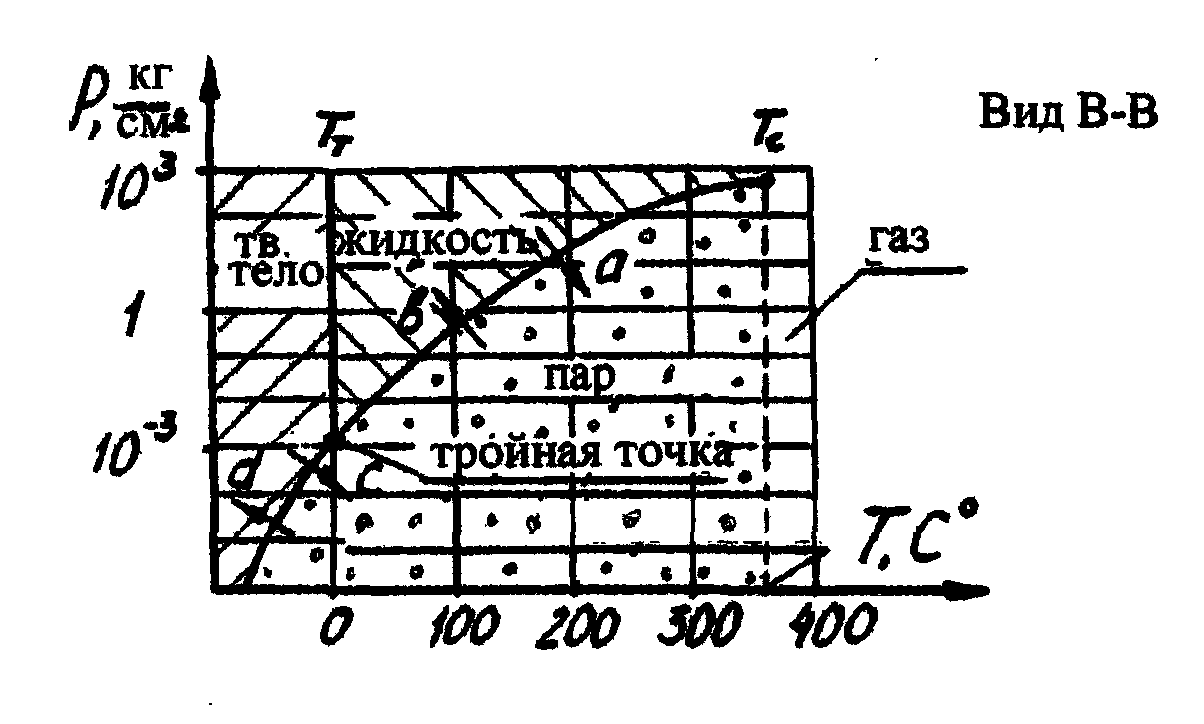

Поведение паров, при изменении температуры и давлении может быть проиллюстрировано диаграммой, представленной на рис.7, где стрелеками обозначены следующие процессы: а – испарение, b, d – конденсация, с – сублимация (испарение из твёрдой фазы).
Рис.7, тройная диаграмма.
Эта диаграмма представляет вид В-В общей диаграммы состояния вещества, рис. 8
В соответствии с правилом Гиббса:
P+F=C+2,
где P – количество фаз,
F – количество степеней свободы,
C – количество компонентов.
Вещество в трёх фазах одновременно (жидкая, твёрдая, газообразная – паровая) может существовать только при одном характерном значении температуры и одном значении давлении, что на тройной диаграмме состояния вещества изображается так называемой «тройной точкой».
Две фазы: твёрдая и пар, либо жидкая и пар могут сосуществовать одновременно в равновесии при условиях, описываемых уравнением:
Lg P= A – B/T +CT + D lg T
где А, В ,С , D - коэффициенты для некоторых веществ, используемых в
вакуумной технике приведены в табл.2.
Т-температура, К
Р- давление насыщающих паров, Па.
Уравнение, описывающее двухфазное состояние вещества, в соответствии с законом Гиббса, представляет линию.
В таблице представлены коэффициенты уравнения, описывающего двухфазное состояние некоторых вакуумных материалов.
Табл . 2
Вещество |
A |
B |
C |
D |
P, тор |
Т, ОК |
Hg |
1216,0 |
9078 |
0,054 |
-82,87 |
1,2*10-3 |
293 |
Масло |
15,0 |
6000 |
--- |
--- |
10-8 |
293 |
Ga |
0,9 |
13425 |
0,0006 |
2,95 |
<10-8 |
293 |
Жидкость |
10,8 |
12295 |
0,00007 |
-0,082 |
<10-8 |
293 |
Тв.вещ-во |
470,0 |
26891 |
0,003 |
-179,0 |
<10-8 |
293 |

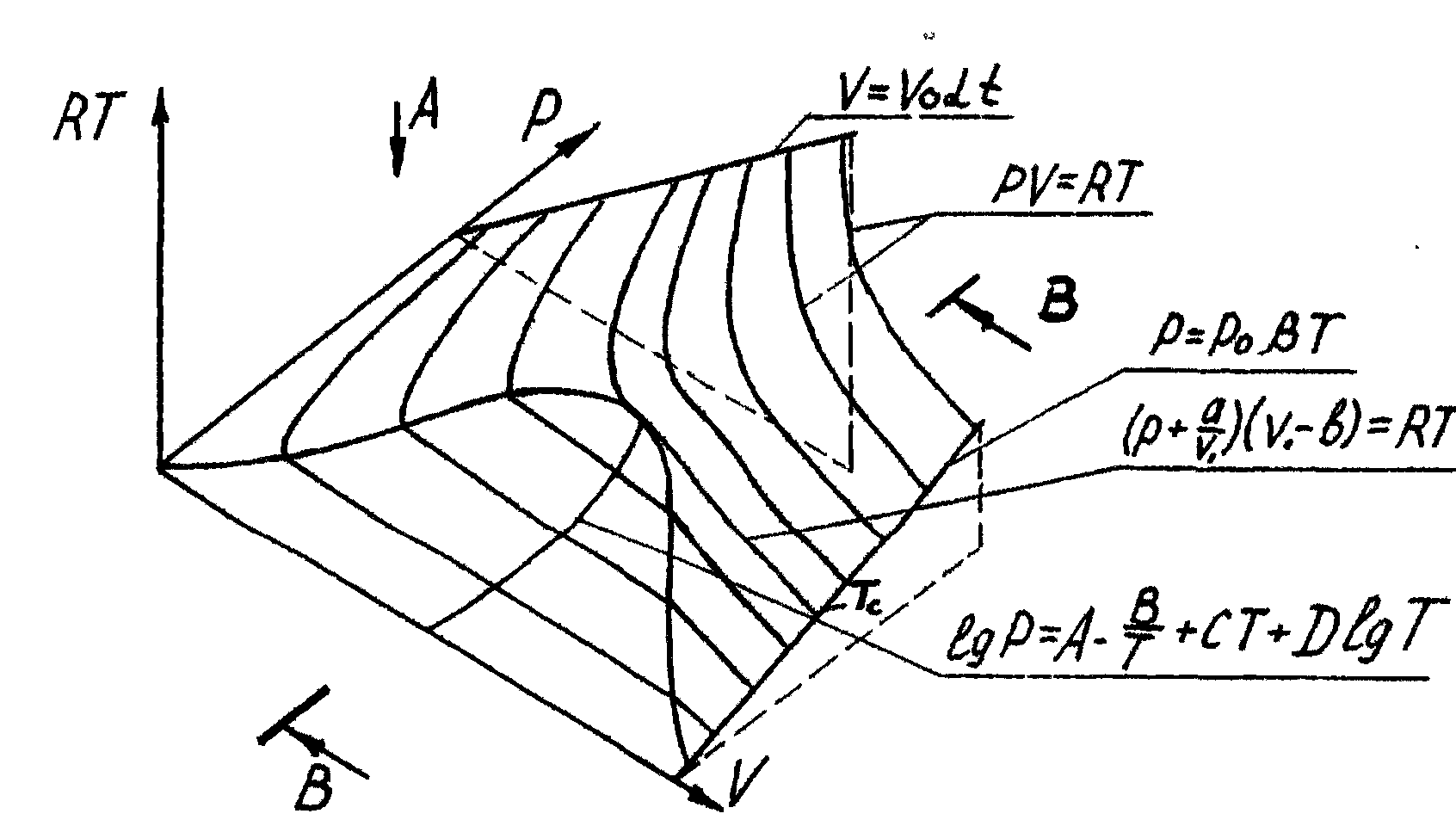

Все основные газовые законы могут быть сведены в одну трёхмерную (P, V, T) диаграмму, как это показано на рис. 8
Рис.8
Выводы:
В замкнутом сосуде над поверхностью материала камеры всегда имеется насыщенный пар этого материала, давление которого может быть рассчитано с помощью диаграммы равновесного состояния вещества.
На практике абсолютный вакуум (т.е. давление меньшее, чем сумма давлений насыщающих паров веществ, из которых создана вакуумная камера) не достижим.
Чтобы обеспечить в системе высокий вакуум, поверхности вакуумной камеры обращённые в вакуум должны быть сделаны из материалов с малым давлением насыщающих паров.
Давление насыщающих паров жидкости в замкнутом объеме определяется температурой наиболее холодной стенки (т.к. пары конденсируются на наиболее холодной стенке) в соответствии с температурой которой устанавливается их давление.
