Примеры использования
Фрезерная 4D обработка

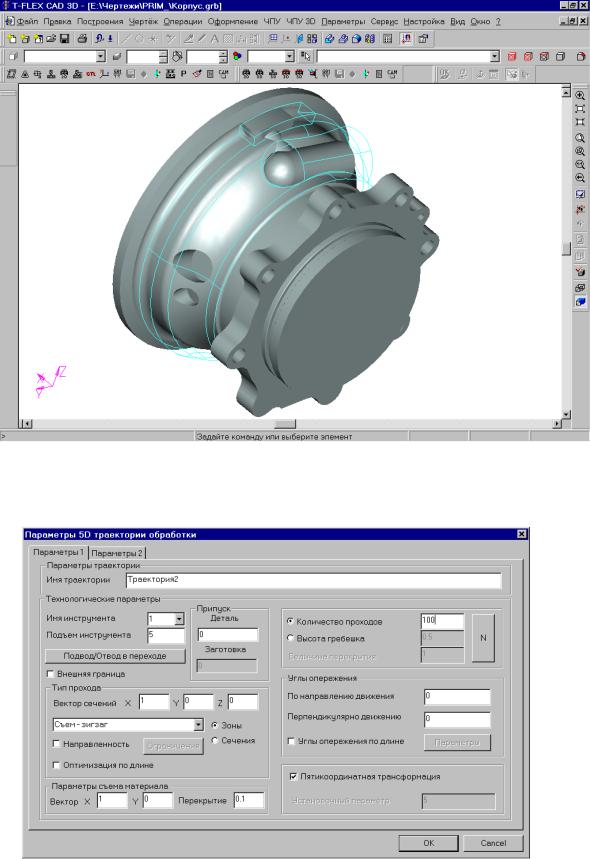

В качестве примера используется деталь типа «корпус». Для проектирования фрезерной 4D обработки в данном примере пользователь должен вызвать команду “ЧПУ 3D| Фрезерование кулачка”.
Однако, прежде чем вносить изменения в параметры обработки, необходимо провести ряд дополнительных построений. Предварительно пользователь должен создать эквидистантное тело на обрабатываемый участок.
Для расчета траектории 4D фрезерной обработки. Технолог-программист выбирает фрезерование кулачка и настраивает все необходимые параметры в диалоговом окне параметров траектории.
Примеры использования
После того, как были подготовлены все данные, достаточно нажать [OK], и система рассчитает траекторию обработки.
Далее по расчитанной траектории пользователь может сохранить управляющую программу. Для этого сначала в «Настройке постпроцессора» создаётся новый постпроцессор, или выбирается уже существующий, в соответствии с которым должна быть сохранена управляющая программа.
Примеры использования
После того, как необходимый постпроцессор выбран, технолог-программист может осуществить процесс генерации (сохранения) управляющей программы с помощью команды “ЧПУ
3D|Сохранение G-программы”. В появившемся окне необходимо нажать . На экране появится диалог «Параметры сохранения составной траектории».
В окне данного диалога последовательно задаются имена необходимых для выбранного типа обработки постпроцессоров, имя управляющей программы и место её сохранения.
После всех проделанных действий пользователь имеет возможность просмотреть отработку полученной управляющей программы в команде “ЧПУ 3D|Имитация обработки”. В появившемся окне будет происходить отработка сгенерированной пользователем управляющей программы.
