Лекция №2 План лекции
1. Определение линейных решающих элементов.
2. Решающий усилитель, функциональная схема РУ.
3. Суммирующий, интегрирующий и дифференцирующий усилитель.
Раздел I. Решающие элементы авм.
Глава I. Линейные решающие элементы.
1.1. Функциональная схема решающего усилителя и исходные зависимости.
Линейными решающими элементами называются такие решающие элементы, для которых связь между выходным и входными напряжениями описывается линейным уравнением.
Рассмотрим основные линейные решающие элементы АВМ - решающие усилители.
Решающий усилитель представляет собой операционный усилитель (ОУ) о большим коэффициентом усиления (Коу- 105 – 106), охваченный отрицательной обратной связью.
Большинство современных ОУ построены по схеме дифференциального усилителя, имеют один несимметричный выход и два дифференциальных входа по отношению к общему проводу ("земля"). Коэффициенты усиления по каждому входу равны, но противоположны по знаку. Вход, отмеченный знаком "минус", называется инвертирующим. Вход отмеченный знаком "плюс", неинвертирующий. Для обеспечения отрицательной обратной связи в ОУ используется инвертирующий вход. На схемах аналогового моделирования неиспользуемый неинвертирующий вход опускается, и общий для входа и выхода провод не изображается, т.е. используется условное изображение ОУ, приведенное на рис. I.I.
Для ОУ справедлива зависимость
UВЫХ= - КОУUВХ,
где КОУ коэффициент усиления ОУ без обратной связи.
На рис. 1.2. изображена функциональная схема решающего усилителя. Усилитель имеет n входов и один выход. Величинами UВXi и UВЫХ обозначены соответственно напряжение на i -том входе и напряжение на выходе. Отрицательная обратная связь осуществлена соединением выхода ОУ с его инвертирующим входом. Элементами Zi и Z0 обозначены соответственно элемент, включенный в i -ую входную цепь, и элемент, включенный в цепь обратной связи. Элементами Zi и Z0 могут являться резисторы, конденсаторы и различные цепи из резисторов и конденсаторов. Величинами ii, i0, iоу обозначены соответственно ток, протекающий по i-той входной цепи, ток протекающий по цепи обратной связи, и ток в ОУ.
Применяя первый закон Кирхгофа к точке " ", имеем
Т.к. ОУ имеет большое собственное входное сопротивление, то величина iоу=0. Пренебрегая этой величиной получаем
(1.2)
Зависимости (I.I) и (1.2) являются исходными для получения уравнений, описывающих связь между выходным и входными напряжениями решающих усилителей.
1.2. Выполнение элементарных математических операций с помощью решающего усилителя.
С помощью решающего усилителя, у которого элементами Zi и Z0 являются резисторы и конденсаторы, можно выполнять элементарные математические операции. Рассмотрим схему таких решающих усилителей.
I. Сумматор.
На рис. 1.3. изображена схема решающего усилителя, у которого элементом Zi является резистор Ri, а элементом Z0 - резистор R0.'
В рассматриваемом случае токи iiи i0определяются выражениями
;
где
U - напряжение в точке .
Согласно уравнению (1.2)
(а)
Согласно уравнению (I.I)
откуда

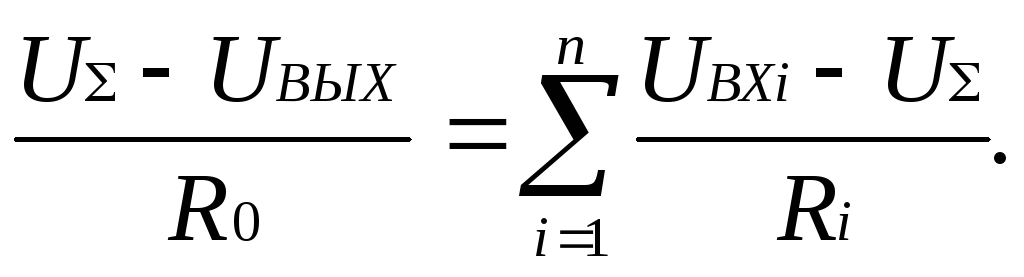

Подставляя выражение U в уравнение (а) и разрешая его относительно Uвых, имеем
(б)
Так как Коу=105106, то величина. Пренебрегая этой величиной в знаменателе уравнения (б), получаем
; (1.3)
где
.
Таким образом, рассмотренный решающий усилитель суммирует входные напряжения с одновременным умножением их на постоянные коэффициенты. Такой решающий усилитель называется сумматором. Величина называется коэффициентом передачи сумматора по i -ому входу.
Замечание. Пренебрежение величиной
при выводе уравнение (1.3) равносильно принятию допущения KОУ= или При допущении U=0 уравнение (1.3 ) непосредственно следовало из уравнения (а). В дальнейшем будем принимать непосредственно допущение U=0.
Частные случаи.
n=1 Уравнение (1.3) принимает вид
(1.4)
Решающий усилитель умножает входное напряжение на постоянный коэффициент и называется масштабным.
2) n=1 и R1=R0. Уравнение (1.3) принимает вид
UВЫХ=-UВХ
Решающий усилитель изменяет знак входного напряжения и называется инвертором.
2. Интегратор - сумматор.
На рис. 1.4 изображена схема решающего усилителя, у которого элементом Zi является резистор Ri , а элементом Z0- конденсатор емкостью С0
В рассматриваемом случае токи ii и i0 определяются выражениями .
Согласно уравнению (1.2)
,
откуда, полагая U=0, имеем
Интегрируя это уравнение в пределах: UВЫХот UВЫХ(0) до UВЫХ,
от 0 до получаем
. (1.6)
При UВЫХ(0)=0 уравнение (1.6) имеет вид
(1.6а)
или в операторной форме
; (1.6б)
где .
Таким образом, рассмотренный решающий усилитель интегрирует сумму входных напряжений, умноженных на постоянные коэффициенты, Такой решающий усилитель называется интегратором-сумматором. Величина называется коэффициентом передачи интегратора-сумматора по i-му входу.
В случае n=1 уравнения (1.6) и (1.6 а,б) принимают вид:
, (1.7)
, (1.7a)
. (1.7б)
Такой решающий усилитель называется интегратором.
3. Дифференцирующий усилитель.
На рис. 1.5 изображена схема решающего усилителя, у которого элементом Zi является конденсатор ёмкостью Сi, а элементом Zi- резистор R0.
В рассматриваемом случае токи ii и i0 определяются выражениями ;.
Согласно уравнению (1.2)
откуда, полагая U= 0, имеем

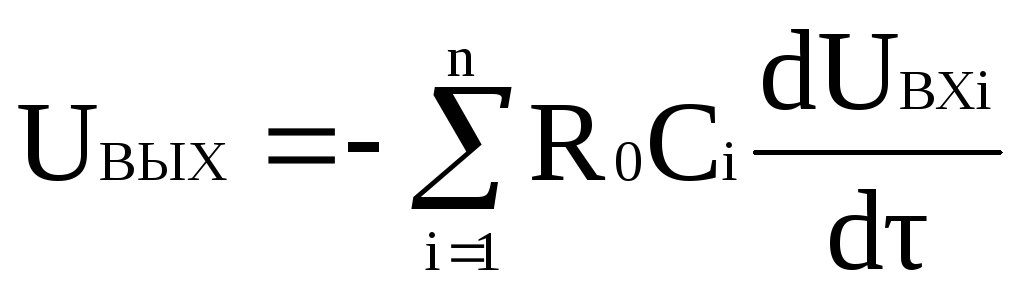

Меняя порядок выполнения операций, получаем
, (1.8)
или в операторной форме
, (1.8а)
где Ki=R0Ci
Таким образом, рассмотренный решающий элемент дифференцирует сумму входных напряжений, умноженных на постоянные коэффициенты. Такой решающий усилитель называется дифференцирующим. Величина Ki=R0Ci называется коэффициентом передачи дифференцирующего усилителя по i-му входу.
В случае n=1 уравнения (1.8) и (1.8а) принимают вид
, (1.9)
. (1.9a)
Замечание. При моделировании по возможности избегают применения дифференцирующих усилителей вследствие их повышенной чувствительности к помехам.
