2.3.5. Вопросы для самопроверки
1. Каким образом представить решаемое уравнение в итерационной форме?
2. Условие сходимости итерационного процесса.
Лабораторная работа № 2.4 (C:\USERS\GROUP\NOF\lab4.mcd)
Решение нелинейного уравнения методом касательных
2.4.1. Цель работы. Получить практические навыки алгоритмизации и программирования решения нелинейного уравнения методом касательных с применением шаблонов графики и производных.
2.4.2. Справочный материал. Задано нелинейное уравнение и начальное приближение в виде:
F(x) = 0, xa,b;
x0 = const (2.4.1)
Алгоритм построения решения нелинейных уравнений методом касательных сводится к следующему. Через точку (х0, F(x0)) проводится касательная, как это показано на рис. 2.4.1, по формуле
y(x1) – y(x0) = F’(x0)·(x1 – x0). (2.4.2)
Учитывая, что у(х1) = 0, а y(x0) = F(x0) и выражая явно х1, получим
x1 = x0 - . (2.4.3)
Рис. 2.4.1. К выводу итерационной формулы метода касательных
Указанная процедура повторяется N раз, для которых, обобщая итерационную формулу (2.4.3), получим
xi+1 = xi - , i = 0, 1, …, N-1. (2.4.4)
Считается, что итерационный процесс сошелся, если выполнилось условие
, i = 0, 1, …, N. (2.4.5)
Этот итерационный процесс более чувствителен к начальному приближению, чем в методе простой итерации, однако сходится быстрее. Отметим, что рассматриваемый интервал a,b может содержать только один корень. Так как, алгоритм не изменяется при поиске различных корней нелинейного уравнения, то их поиск определяется только заданием значений начальных приближений.
Процесс поиска решения, как и во всяком итерационном методе, складывается из трех этапов:
1. Нахождения начального приближения.
2. Проверки условий сходимости.
3. Построения итерационного процесса.
Первый этап - нахождение начального приближения - описан в предыдущих работах (№ 2.2 и 2.3).
2.4.3. Пример.
2.4.3.1. Для уравнения с одним корнем (2.4.1) методом касательных приближено вычислить значение корня.

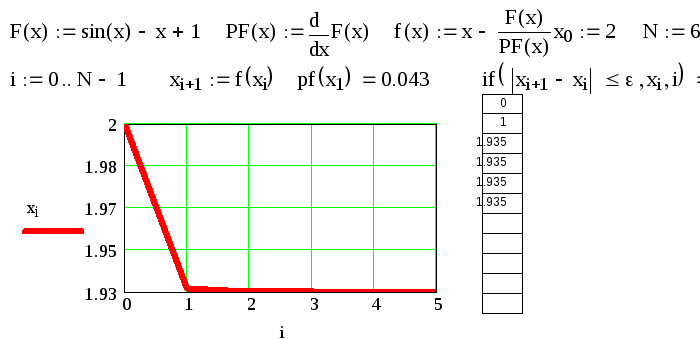

Рис. 2.4.2. Развитие итерационного процесса вычисления корня хк
Как следует из рис. 2.4.2, число итераций необходимых для их сходимости, равно N = 1, что подтверждает и выполнение условия сходимости итераций (см. табл. рис. 2.4.2). Значение корня нелинейного уравнения (2.3.1), равно хк = 1.93.Отметим ,что корень уравнения лежит в области локализации так как выполнено условие (2.3.5) (pf(x1) ≤1 ).
2.4.3.1.Для уравнения с тремя корнями (2.3.3) методом касательных приближенно вычислить значения корней. Определяем корень х1к.
Рис. 2.4.3. Развитие итерационного процесса вычисления корня х1к
Как следует из рис. 2.4.3, число итераций необходимых для их сходимости, равно N = 2, что подтверждает и выполнение условия сходимости итераций (см. табл. рис.2.4.3). Значение корня нелинейного уравнения (2.3.1), равно х1к = - 2.94. Отметим, что корень уравнения лежит в области локализации, так как выполнено условие (2.3.5) (pf(x2) ≤1 ).
Определяем корень х2к.
Как следует из рис. 2.4.4, число итераций, необходимых для их сходимости, равно N = 1, что подтверждает и выполнение условия сходимости итераций (см. табл. рис. 2.4.4). Значение корня нелинейного уравнения (2.3.1), равно х1к = - 0.11. Отметим, что корень уравнения лежит в области локализации, так как выполнено условие (2.3.5) (pf(x1) ≤1 ).
Рис. 2.4.4. Развитие итерационного процесса вычисления корня х2к
Определяем корень х3к.

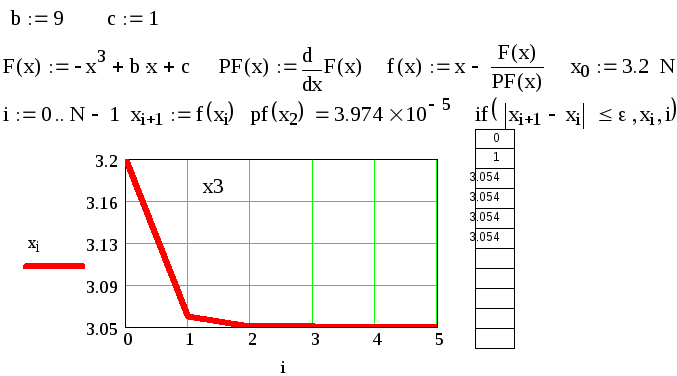

Рис. 2.4.5. Развитие итерационного процесса вычисления корня х3к
Как следует из рис. 2.4.5, число итераций, необходимых для их сходимости, равно N = 2, что подтверждает и выполнение условия сходимости итераций (см. табл. рис. 2.4.5). Значение корня нелинейного уравнения (2.3.1), равно х1к = 3.05. Отметим, что корень уравнения лежит в области локализации, так как выполнено условие (2.3.5) (pf(x1) ≤1 ).
2.4.4. Задание. Методом касательных решить то же уравнение, которое дано в 2.3.4.
