3.1.2 Методы расчета нелинейных цепей постоянного тока
В нелинейных цепях постоянного тока справедливы законы Ома и Кирхгофа. Однако применять их для расчета затруднительно. Это объясняется зависимостью сопротивления нелинейных элементов от величины тока. Отмеченная зависимость приводит к тому, что в уравнениях для расчета цепей кроме неизвестных токов имеются и неизвестные сопротивления нелинейных элементов. Решить систему уравнений для нелинейной цепи можно лишь в том случае, если имеются аналитические зависимости сопротивления нелинейных элементов от протекающего через них тока.
На практике чаще имеется экспериментально снятая ВАХ нелинейного элемента. В таком случае для расчета можно применять графический метод. Таким образом, для расчета нелинейных цепей могут применяться графические, итерационные и аналитические методы.
Графические методы отличаются своей наглядностью. При этом достигаемый результат имеет точность, которая в большинстве случаев удовлетворяет предъявленным требованиям.
Решение нелинейных задач с помощью последовательных приближений состоит в разумном выборе предположительного решения и последовательного исправления результата. Правда, этот метод достаточно трудоемок и в большинстве случаев не нагляден.
Аналитические методы также мало наглядны. Они основаны на более или менее точной аппроксимации нелинейной зависимости и отличаются большой трудоемкостью, а точность в большинстве случаев может быть не выше, чем при графических методах. При расчетах аналитическим методом используют величины статических и дифференциальных сопротивлений нелинейного элемента.
Анализ различных методов расчета нелинейных цепей постоянного тока показывает, что графический метод для практики является более предпочтительным.
Графический метод расчета неразветвлённой цепи с нелинейными элементами
На рисунке 3.3 приведена схема нелинейной цепи, состоящей из двух последовательно соединенных нелинейных элементов r1 иr2с заданными на рисунке 3.4 вольт-амперными характеристикамиI=f(U1) иI = f(U2). Требуется определить токIи напряженияU1 и U2на элементах при заданном на зажимах цепи напряженииU.
Рисунок 3.3 – Нелинейная цепь по- |
|

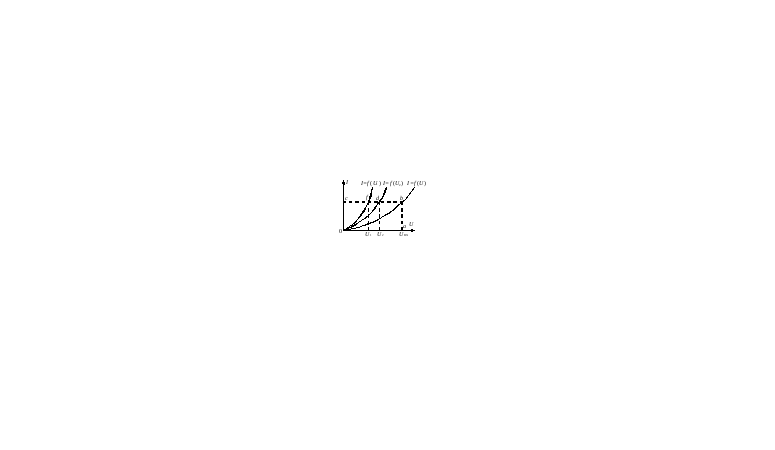

Рисунок 3.4 – Вольт-амперные |
стоянного тока с последовательным |
|
характеристики нелинейных |
соединением двух элементов |
|
элементов I=f (U1), I=f(U2) и для |
|
|
всей цепи I=f (U) |
Для вычисления тока I и напряжений U1 иU2 построим вспомогательную характеристику: зависимость токаI от суммарного напряженияU(U =U1+U2). Так как в неразветвленной цепи ток в обоих нелинейных элементах один и тот же, т. е.I1 = I2= I, то для построения характеристики I = f(U) необходимо суммироватьнапряженияU1 иU2при одинаковых значениях токаI (см. рисунок 3.4).
Отложим на оси абсцисс напряжение UВХна зажимах цепи (точкаa на рисунке 3.4) и из этой точки проведем прямуюаb, параллельную оси ординат, до пересечения с кривойI = f(U); полученный отрезокаbравен в масштабеmI токуI. Затем из точкиbпроведем прямуюbc, параллельную оси абсцисс. В результате получим отрезкиcdи cf, соответственно равныеU1 иU2в масштабеmU.
Можно применить другой метод решения задачи с построением так называемой опрокинутой характеристики одного из элементов цепи. Для этого рассмотрим зависимость изменения токаIцепи, во-первых, от напряженияU1и, во-вторых, от разности напряженийU –U2. В первом случае эта зависимость определяется собственной характеристикойI = f(U1), во втором случае при построении характеристикиI = f(U–U2) для каждого значения токаIнеобходимо из постоянной абсциссыUвычесть абсциссу характеристикиI = f(U2) второго элемента. Это равносильно построению опрокинутой (зеркально отражённой)характеристики элемента I = f (U2)опр от точки 0′, соответствующей напряжению Uвх на рисунке 3.5.
Рисунок 3.5 – Определение напряжений |
U1 и U2 нелинейных элементов цепи по |
заданному напряжению Uвх методом |
построения опрокинутой характерис- |
тики первого элемента |
