13.2. Ккд і його визначення
ККД машини чи трансформатора представляє собою відношення корисної (віддаваної) Р2 до підведеної його можна виразити у відносних одиницях або у відсотках.
Сучасні електричні машини і трансформатор мають дуже високий ККД. У машин потужністю 50 кВт він складає 85-90%, потужністю 200 кВт - , потужністю 400-700 кВт -. Потужні трансформатори мають ще вищий ККД, що досягає 99+99,5%.
Таким чином, різниця між значеннями і порівняно невелика, що накладає певні труднощі при дослідному чи аналітичному визначенні ККД. Тому дня різноманітних умов зручніше визначити ККД за видозміненими формулами, маючи на увазі, що.
Для двигуна, у якого легко виміряти підведену електричну потужність , ККД
(13.8)
Для генератора, що віддає потужність , вираз (13.8) можна представити у вигляді
(13.9)
при цьому отримується більш правильний результат, бо значення втрат складає лише незначну частину корисної потужностіР2.
Проаналізуємо зміни ККД в залежності від навантаження, взявши для приклад генератор постійного струму, хоча аналогічний результат може бути отриманий для будь-якої машини або трансформатора.
Корисна потужність генератора, що має номінальну потужність , при довільно вибраному струміІ складає
Вираз (13.9) з урахуванням (13.6) при цьому набуде вигляду
(13.10)
Для знаходження умов, при яких ККД досягає максимуму, візьмемо похідну від ц покн і прирівняємо її до нуля. Зробимо це на прикладі двигуна постійного струму, колиРш=17^, так що
Тоді

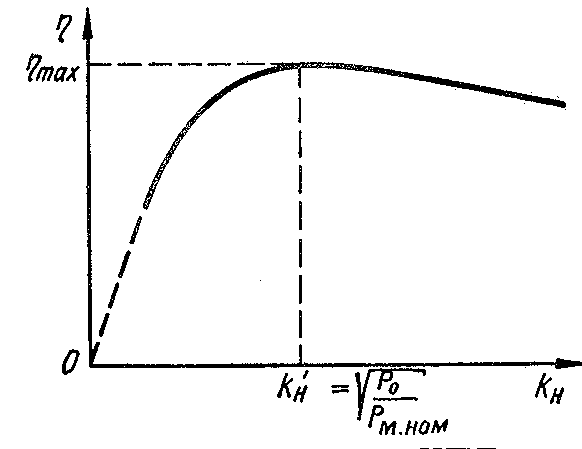

Рис. 13.1. Залежність
ККД від коефіцієнту навантаження
електричних машин і трансфер моторів
Очевидно, цей дріб дорівнює нулю, якщо чисельник його дорівнює нулю, тобто , або з урахуванням (13.6)
Звідси
Перетворивши останній вираз, отримаємо
тобто ККД досягає максимуму, коли втрати, що залежать від квадрату струму, дорівнюють втратам, що не залежать від струму.
При проектуванні машин або транс форматорів співвідношення їх втрат вибирають таким, щоб ККД був максимальним в межах навантажень, при яких машина чи трансформатор працює довший час.
Згідно ГОСТ 11828-75, втрати і ККД можна визначити двома методами
Метод безпосереднього визначення, який полягає у вимірюванні потужностейР2 і, наприклад для машин, що мають, оскільки похибки вимірювання можуть значно спотворити справжній результат через близькість значень і. Для трансформаторів через це такий метод визначення. ККД взагалі неприйнятний.
Метод непрямого визначення полягає в тому, що за даними вимірювання окремих втрат розраховують повні втрати. Наприклад, при проведенні досліду холостого ходу вимірюють струмІ0 і напругу; тоді, Інші втрати визначають вираховуванням згідно відповідних формул.
ККД трансформатора визначають за формулою (13.9), вважаючи, що
(13.12)
(13.13)
де - номінальна потужність трансформатора, а і - відповідно потужності холостого ходу і короткого замикання (див. п.8.8 і 8.9).
При наявності двох цілком однакових машин постійного струму (наприклад, тягових двигунів) ККД можна визначити методом взаємного навантаження, поєднавши обидві машини механічно та електрично. При цьому одна машина працює двигуном, а інша - генератором: двигун обертає генератор, а генератор живить двигун електроенергією. З мережі споживається енергія, що необхідна для покриття втрат в обох випробовуваних машинах, що робить цей метод значно економним.
Контрольні запитання і задачі
Які існують види втрат енергії і як вони виникають?
Як можна класифікувати втрати в залежності від струму навантаження?
Що таке ККД і за якими формулами його варто визначати для двигуна, генератора і трансформатора?
Поясніть характер зміни залежності ККД від значення навантаження. За яких умов ККД максимальний?
Які існують методи визначення ККД?
Чому дорівнює ККД трансформатора, якщо Р2=920 кВт,рс =5,1кВт і рм=15 кВт?
При випробовуванні методом взаємного навантаження двох тягових двигунів сума втрат в агрегаті склала 50 кВт при напрузі1500 В і струмі300 А. Визначити ККД машин і їх потужності.
