3.4. Определение реактивной силы жуковского и статической силы магнуса
Зависимость (3.55) получена при допущении, что реактивная сила, вызванная сложным профилем пузырька пара, находящегося в динамическом пристенном слое
(сила Жуковского Fж), уравнове-шивается статической силой (силой Магнуса Fм), обусловленной изме-нением градиента давления в при-стенном слое.
В общем случае пузырек пара, растущий на парогенерирующей по-верхности, испытывает на себе дей-ствие всех сил: Архимеда, динами-ческой потока, Жуковского, Магнуса, поверхностного натяжения и инерции, обусловленной скоростью роста пузырька пара, а следовательно, скоростью перемещения прилегающей к пузырьку массы жидкости.
Для определения силы Жуков-ского рассмотрим следующую фи-зическую модель (рис. З.З,а). При-стенный поток, набегающий на пу-зырек пара, вызывает действие ре-активных сил F' и F". Сила F' воз-никает в результате действия на-правленного потока на внешнюю четверть сферы пузырька. Она стре-мится прижать пузырек пара к стенке. Сила F" возникает под дей-
Рис. 3.3. Физическая модель определения силы Жуковского и действия всех сил на пузырек пара
ствием направленного потока на четверть сферы пузырька, прилегающую к теплообменной поверхности. Она в свою очередь стремится оторвать пузырек пара от стенки. Равнодействующая этих двух сил F'—F" будет прижимать пузырек пара к теплообменной поверхности или отрывать его от стенки в зависимости от соотношения сил F'—F''>0 или F'—F"<0. Силу F' можно определить как
F'=F1 cos α cos (90° — α) =
=F1 cos α sin α, (3.56)
где F1
— локальная
динамическая сила потока, действую-щая
в некоторой точке пузырька; α
— угол между перво-начальным направлением
силы потока F1
и направлением
ее после касания с пузырьком. Для
определения полной силы потока,
действующей на внешнюю четверть сферы,
выделим элемент dx
в диаметральной
плоскости пузырька на расстоянии х
от стенки
(рис. 3.3,6). Площадь этого элемента равна
dΩ=ldx,
где l=2
.
Полагая, что
в пристенном слое (на расстоянии одного
диаметра пузырька от стенки) скорость
потока изменяется по линейному закону,
силу Жуковского, действующую на площадку
(dΩ,
определим
по известной скорости wx=(w—w0)x/d0:
d2F'=ζ(x) ρ' (wx2/2) dΩcos α sin α dα. (3.57)
Так как скорость потока непосредственно у стенки равна нулю, т. е. w0=0, то wx=wx/d0. Подставляя в уравнение (3.57) значения wx, l и dΩ, получаем
(3.58)
Аналогично (3.59) определим силу Жуковского, действую-щую на внутреннюю четверть сферы пузырька и отрываю-щую пузырек от стенки:
(3.60)
Из (3.58) можно определить силу Жуковского, действующую на внешнюю четверть сферы пузырька и прижимающую пузырек к стенке:
(3.59)
Равнодействующая сил F' и F'' , прижимающая пузырек к парогенерирующей стенке, равна
(3.61)
Так как cosαdα
= d(sinα),
то
(3.62)
С учетом (3.62)
перепишем (3.61):
(3.63)
Интегралы в уравнении (3.63) можно найти после со-ответствующей замены x—R=U и dx=dU. Тогда
(3.64)
После замены U = R sin t и dU = R cos tdt, где i для рассматриваемых интегралов изменяется в пределах от 0 до +π/2 и от —π/2 до 0, выражение (3.64) может быть преобразовано к виду
(3.65)
С учетом (3.63) и (3.65) получим формулу для опреде-ления силы Жуковского:
Fж = ζ(x)ρ'w2d02/24. (3.66)

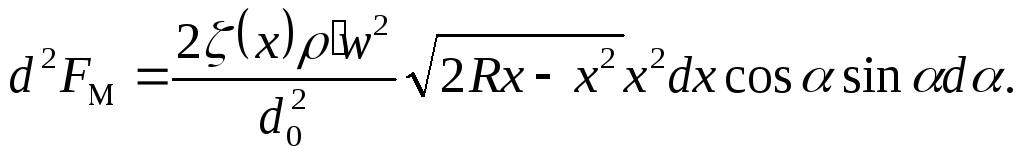

В пристенном слое вследствие резкого уменьшения ско-рости потока у парогенерирующей поверхности возрастает статическое давление (сила Магнуса), которое действует на полусферу пузырька, обращенную к стенке, и стремится оторвать его от последней. Поскольку в пристенном слое давление обратно пропорционально скорости, при определении силы Магнуса удобнее интегрировать в направлении не от стенки к потоку, а от потока к стенке. На вырезанную элементарную площадку действует сила Магнуса, равная
d2Fм— (ζ (х) ρ'wх2/2) 2dΩ cos α sin α dα, (3.67)

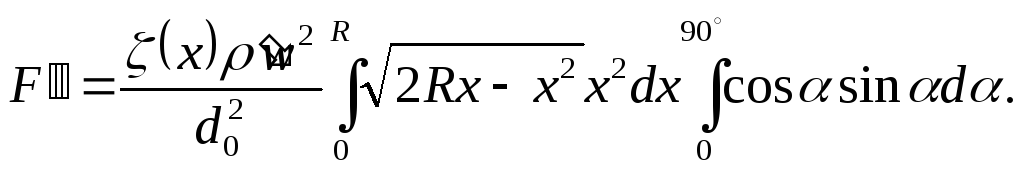

Статическая сила,
действующая на полусферу, обращенную
к стенке, равна
(3.68)
(3.69)
Так как
то
(3.70)
Интеграл в (3.70) найден, так же как для (3.63), с помощью двойной замены. Тогда
С учетом последней
зависимости сила Магнуса равна
(3.71)
