2.2 Ақпаратты тарату және бөлу жүйелері. (Электрлі байланыс желілері).
Жоғарғыда қарастырылған СПДС хабар жіберушіден қабылдаушыға хабар тарату бір баіытта жүзеге асырылады. Немесе «бір нүктеден екінші нүктеге». Сол үшін екі нүктелі бір бағытты байланыс арнасы қолданылады.
Егер хабар көзі және алушы кезек бойынша орын ауыстырса, сигналмен өзара ауысу үшін кезек бойынша екі бағытқа тарату мүмкіндігі бар екі бағытты байланыс арнасын пайдалану керек (жартылай дуплесті режим. Хабармен бір уақытта өзара ауысу үшін екі бағытты байланыс арнасы көп мүмкіндік береді, олар ақпаратты бір уақытта қарама-қарсы бағытта тарату мүмкіндігін береді (дуплексті режим).
Көп жіберушілермен және қабылдаушылар арасындағы ауысу керек болғанда, абоненттер мен пайдаланушылар деп аталатын, саны көп байланыс арналы хабар тарату жүйесін орнату керек Бұл хабарды тарату және бөлу консепциясын құруға келтіреді, үлкен байланыс жүйесін орнату.

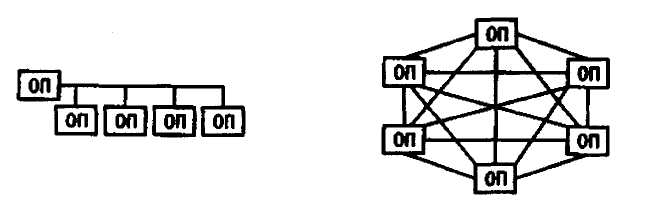

2.2 Сурет Қөп нүктелі қосылу. 2.3 сурет – Хабардың толық байланысқан желісі
Қазіргі замандағы СПРС негізгі қызметі- пайдаланушыларды кең топтарын әртүрлі ақпараттық қызметтермен қамтамасыз ету, оның санына бірінші кезеңде бір пункттен екінші пунктке хабарды жылдамдық талабын, дұрыстығын, кідіріс уақытын, сенімділігін және құнын қанағаттандыратын нәтижелі жеткізу.
2.3 Ашық жүйелердің өзарабайланысты эталондық моделі.

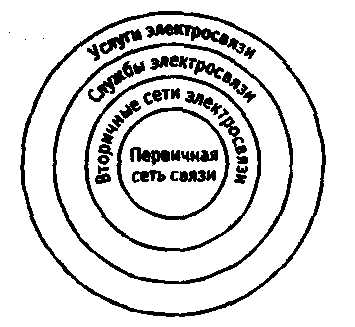

Байланыс - өзіне желілердің және электрлі байланыс қызметінің жиынтығын құрастырады (2.3 сурет). Электрлі байланыс қызметі – пайдаланушыларға қызмет беруді қамтамасыз ететін құралдар комплексі. Екіншілік желілер электрлі байланыс қызметтерінде сигналдарды тасу және коммутациялауды қамтамасыз етеді, біріншілік желілер екіншілік желіні арнамен қамтамсыз етеді Сәйкес қызметтің негізгі қүрамдық бөлімі ақырғы құрал болып табылады, олар пайдаланушыларда орнатылады.
Қызметтің мысалы ретінде телефондық қызметті алуға болады. Ол пайдаланушыларға телефондық байланыс, мәлімет тарату және т.б. қызметтерді ұсынады.
