11.2. Сурет. Сигналдарды тікелей телефон арнасымен тарату сұлбасы
Бұндай сигнализация тәсіліне шақыруды қызмет ету кезінде сигналдық біріккен және пайдалы ақпараттар станцияның ішіндегі сияқты станцияаралық қосылу жолдары бойынша оның тыс жолдардан өтетіні сәйкес.
2. Сигналдарды жеке бөлінген арна бойынша тарату, онда ИКМ күре жолындағы 16 уақытты интервал немесе дыбыстық жиілік арнаның сөйлеу спектрінен тыс бөлініп шығарылған жиіліктік арна қолданылады. Мысалы 3825Гц.
Берілген сигнализация жүйелері координатты станциялармен ассоцияланады. Мұнда ондық-қадамдық станцияларға қарағанда іздеудің бөлек сатылары жалғау блоктарымен ауыстырылады, ал қосуды қондыру үшін жалғаушы блоктардан басқа арнайы басқару қондырғылары регистрлер және маркерлер енгізіледі.Бұндай технология шақыруларды басқаруда неғұрлым көп иілгішке жетуге мүмкіндік береді және экономды болып табылады. Осындай сигнализация тәсілі 11.3 суретте көрсетілген.

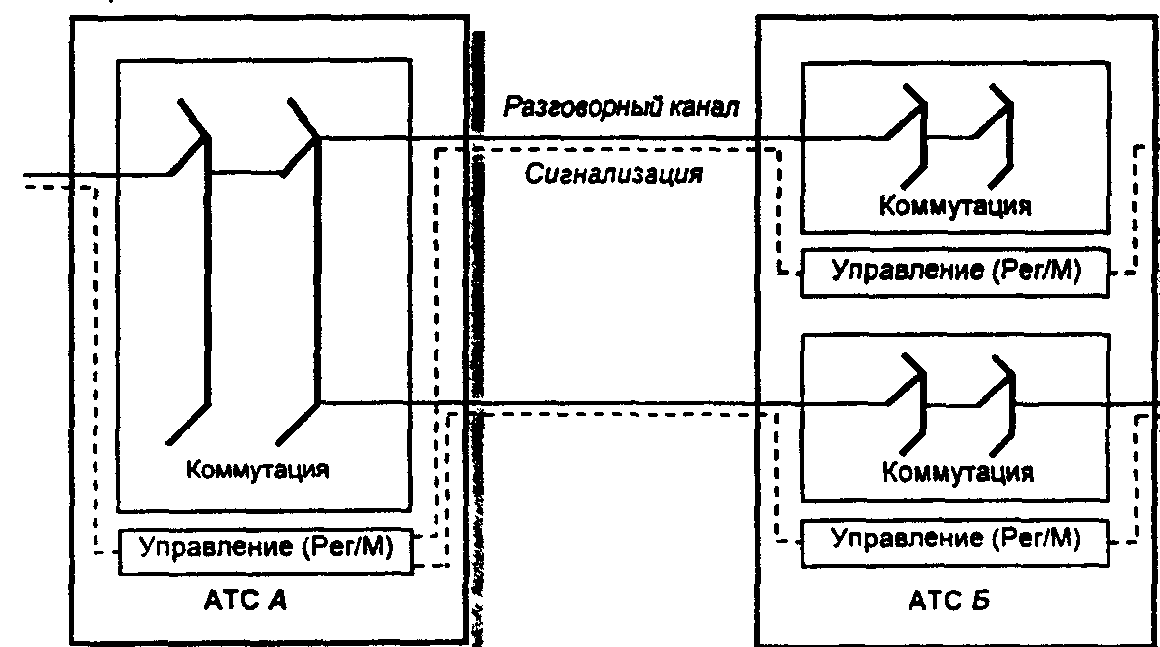

11.3. сурет. Сигналдарды жеке бөлінген арна бойынша тарату сұлбасы
Бұндай сигнализация тәсіліне шақыруды қызмет ету кезінде сигналдық және пайдалы ақпараттар станциядан тыс сол бір жолдан өтеді, бірақ станцияның ішінде осы сигналдардың өту тізбектері бөлінуі 11.3-суретке сәйкес ақпарат жалғау блоктары арқылы өтеді.
3. Сигналдарды жалпы сигнализация арнасы бойынша тарату, мұнда сигналдық ақпаратты тарату күре жол бойынша жүзеге асады. Берілген жағдайда сигналдар өзінің адрестеріне сәйкес таратылады, қашан және қайта қолданылатын телефондық арналарды қолдану үшін жалпы буферде орналасады. Берілген сигналдарды тарату тәсілін қолданатын сигнализация жүйелері сигнализацияның жалпыарналық жүйелері атауын алды. Бұндай бөлу іштегідей станциядан тыс та болып тұрады,,Соған байланысты басқару, сигнализация және жалғау процесстері оптимизацияланады(11.4 сурет)

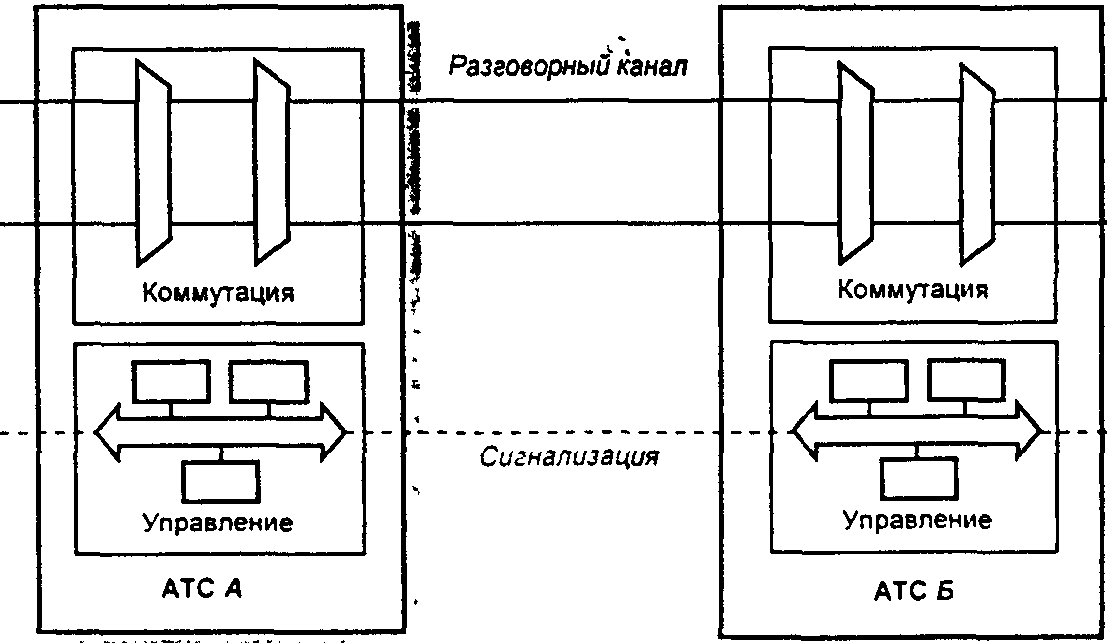

11.4 сурет. Сигналдарды жалпы сигнализация арнасы бойынша тарату
11.3 Абоненттік және сызықтық сигнализация.
Абоненттік терминалдың станциямен өзара әрекеттестігі. Абонент сигна-лизацияның түсінігіне терминалдар және телефонды желілер арасындағы барлық сигналдардың өзара әрекеттестігі қосылған. Оларға абонент терминалының күйі туралы, абонент теретін номерлі ақпарат және абоненттерді ақпараттандыратын сигналдар жатады. Абонент сигнализациясы абоненттің тәртіппен толық тәуелділікпен сипаттайды.
Абонент жолы бойынша абоненттің номерін тарату. Қазіргі уақытта телефонды желіде шақырылатын абоненттің номерін терудің екі тәсілі қолданылады: импульсты теру(декадты кодпен) және үндік теру(көп жиіліктік кодпен).
Импульсты теру кезінде импульстар секундына 10 импульсты жылдамдықпен шлейфтың біртіндеп ажырау және тұйықталу жолдарымен жіберіледі. Телефонды аппараттан номерлі ақпаратты тарату үшін үндік терумен «8-ден 2-еуі» көпжиіліктік код қолданылады.
Әрбір сигнал екі сигналды жиіліктерді құрайды. Жиіліктің біреуі төменгі топтан, ал екіншісі жоғарғысынан таңдалынады.1633 Гц жиілігі (А,В,С,Д) функцияның қосымша жиынтығын жүзеге асыру үшін қолданылады, мысалы кішігірім АТС-та.
