6.4 Сызықты сигнализация
Сызықты сигналдардың таратылуы келесі негізгі тәсілдермен жүзеге асуы мүмкін(6.10-сурет)
Тұрақты тоқпен сигналдарды тарату;
Сигналдарды бір жиіліктік жолақсыз тарату(3825 Гц);
Сигналдарды бір жиіліктк (2,600 Гц) не екі жиіліктік (1200-1600 Гц) жолақсыз тарату;
ИКМ күре жолдары бойынша сигналдарды тарату;
а) ИКМ-30 таратудың цифрлық арналар жүйелері бойынша сызықты сигналдарды тарату(2БШСА)
Сөйлесу арналарының күйі туралы сигналдық ақпаратты тарату үшін ИКМ-30 цифрлық жүйесінде әрбіреуі 125 мкс бойынша 16 циклдерді құрайтын жоғарғы циклдер ұйымдастырылады.
Жұп циклдарының нөлдік уақытша интервалы циклдік синхронизация үшін қолданылады. Тақ циклдарының нөлдік қызметтік ақпараттарды тарату үшін қолданылады. 1-15 және 17-31 уақытша интервалдары қажетті ақпаратты тарату үшін қызмет етеді. Нөлдіктен басқа барлық сигналдардың 16 екі сигналдық арналар ұйымдастырылады. Әрбір сигналдық арнаның 4 биті бар: а,в,с және д.
Нөлдік циклдің 16-қ уақытша интервалында жоғарғы циклдік синхронды сигнал таратылады, одан сигналдық арналардың есеп беруі енгізіледі. ЖЦС 0000 тең 1,2,3,4 биттермен таратылады. 6-биті жоғарғы циклдік синхронизацияны жоғалту туралы ақпараттарды береді. 5,7,8(х) биттері фиксирленген және 1,0,1 сәйкес тең.
Дәріс 12. Регистрлік сигнализация. Жалпы арналық сигнализация ОКС 7.
Дәрістің мақсаты: Цифрлық желілерді сигнализация түрлерін, станса аралық көп жиілікті сигналдармен алмасу тәсілдерін және жалпы арналық сигнализация ОКС 7 оқу.
Мазмұны:
12.1 Регистрлік сигналдарды тарату әдістері.
12.2 АТС арасындағы көп жиілікті сигналдармен алмасу хаттамалары.
12.3 Жалпы арналық сигнализация ОКС 7.
12.1 Регистрлік сигналдарды тарату әдістері.
Регистрлік сигналдарды таратудың 2 әдісі бар: эстафеталық тарату (“буыннан буынға” сигнализациясы) ж\е тесіп өткен тарату(“соңынан соңғыға” сигнализациясы). Егер қосудың әр түрлі бөлімдерінде сигнализацияның әр түрлі жүйелері қолданылса, онда регистрлік сигналдарды таратуың аралас әдістерін қолдану мүмкін (бір бөлімдерде эстафеталық, басқаларында – тесіп өткен тарату).

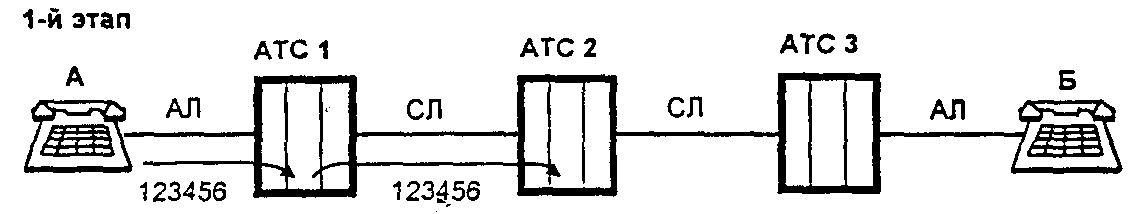

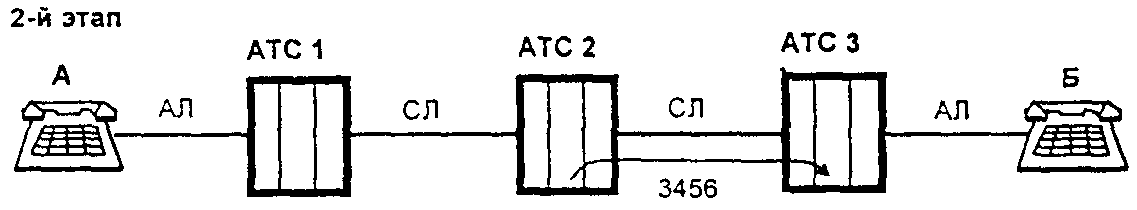

Әрбір станцияда эстафеталық сигнализация кезінде қосуды қондыру үшін қажетті барлық адрестік ақпарат өңделеді ж\е таратылады. 6.19 суретте маршруттау сигналының эстафеталық тарату принципі бейнеленген. Қолдану мысалы: К1 сигнализация хаттамасы .
12.1 Сурет. Маршруттау сигналдарын эстафеталық тарату

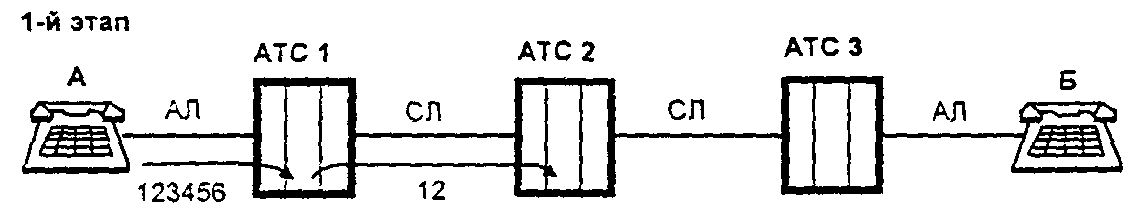

Тесіп өткен сигнализация кезінде шақырылатын абонент станциясының қондырғыларын басқару қосуды қондырудың барлық уақыттарында іске асады. 12.2 суретте маршруттау сигналын тарату принципі бейнеленген. Қолдану мысалы: R2 сигнализация хаттамасы.
Бастапқы АТС келесі станцияға шақыруды маршруттау үшін қажетті ақпаратты жібереді(АТС1 12 цифрін АТС3 жібереді ), ал АТС2-де қондырғыларды басқару АТС2-н АТС3-ке маршруттаудың аяқталуынан кейін бірден жіберіледі. Маршруттау сигналдарын тарату кезінде олардың тарату жылдадығы өседі.
12.1 Сурет. Маршруттау сигналдарын эстафеталық тарату
12.2 Атс арасындағы көп жиілікті сигналдармен алмасу хаттамалары.

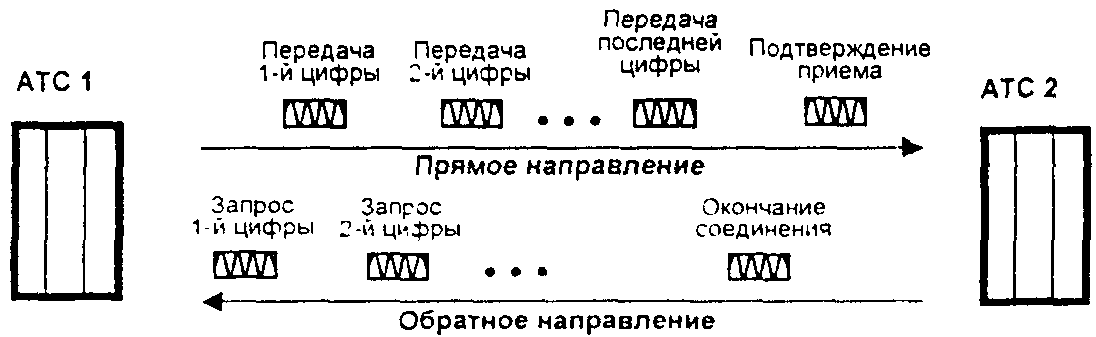

Телефондық желі түрі не оның бөлімшесіне байланысты Ресейде көпжиі-лікті сигналдарды алмасу хаттамасының 3 түрі қолданылады: «импульсті челнок», «импульсті десте», «аралықсыз десте». Сигнал алмасу алдыңғы станцияларға сұраныс сигналын таратумен басталады. Әрбір келесі сигнал «импульсті челнок » хаттамасын қолдану кезінде қабылдаушы жағынан алдыңғыны растауды алғаннан кейін таралады (12.3 сурет)
