8.1.2 Цілі керування процесом транспортування

В залежності від вимог, що висуває наступний по ходу транспортованого матеріалу технологічний процес, перед транспортним пристроєм можуть ставитись різні задачі.

1. Стабілізація середньої витрати за час. Це завдання ставиться найчастіше і вирішується з допомогою відносно простих приладів.

На рис. (8.2) показані схеми, що забезпечують вимірювання середньої витрати за певний період часу. Принцип дії вказаних приладів базується на вимірюванні зусиль, що виникають за рахунок сил тяжіння матеріалу. Зусилля F, що сприймаються щупом від транспортера і передаються на перетворювач, можуть бути розраховані по рівнянню:

F=Vρgτ=Vρg(L/v) /8.1/

V – об’ємні витрати матеріалу; ρ – густина матеріалу; g – прискорення вільного падіння; τ – час; L – довжина сприймаючої силу стрічки; v – швидкість стрічки

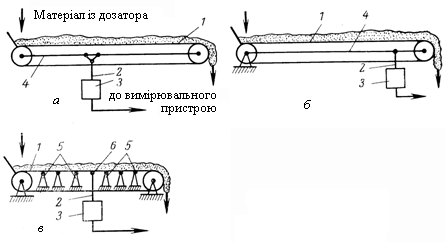

Рис. 8.2 Схеми ваговимірювальних транспортерів: а – весь транспортер діє на чутливий елемент; б – на чутливий елемент діє задній кінець рами транспортера; в – з одним вимірювальним роликом під стрічкою; 1 – транспортер; 2 – щуп; 3 – чутливий елемент; 4 – рама; 5 – нерухомі допоміжні ролики; 6 – вимірювальний ролик

В промисловості використовують декілька варіантів конструкцій приладів вимірювання середньої за певний час витрати: з встановленням всіє рами транспортера на чутливому елементі (рис. 8.2, а); з розміщенням одного кінця рами на елементі, а другого – на рухомій опорі, яка може переміщуватись вздовж рами і тим самим змінювати зусилля, поступаючи на елемент (рис. 8.2, б); з виділенням на транспортері витрато-вимірювальної частини, довжину якої можна міняти переміщенням роликів (рис. 8.2, в).

2. Підтримка заданого миттєвого значення витрати. Це завдання вирішити значно складніше, по-перше, внаслідок флуктуацій витрати, що викликається зміною перерізу прохідного отвору дозатора при проходженні через нього матеріалу, і, по-друге, через складність вимірювання миттєвої витрати. Для вимірювання миттєвої витрати використовують складні прилади, в які входять елементи обчислювальної техніки.

3. Забезпечення певної сумарної кількості матеріалу за певний цикл роботи. Таку задачу необхідно вирішить, наприклад, при складанні шихти, упакуванню певних порцій матеріалу і т.д. В якості приладів, що забезпечують певну порцію матеріалу, використовують автоматичні ваги, що забезпечують зважування матеріалу, завантаження і розвантаження бункера.

8.1.3 Внесення регулюючих впливів шляхом зміни швидкості транспортера

Коли між бункером і транспортером відсутній дозатор, режим якого визначає подачу матеріалу на стрічку, витрата матеріалу буде залежати від швидкості стрічки (чим більша швидкість, тим більша витрата, і навпаки). При такій технологічній схемі регулюючі впливи можуть бути здійснені зміною швидкості стрічки. Найбільш розповсюдженим способом зміни швидкості являється використання електромагнітних муфт, систем з перетворенням частоти струму і двигунів постійного струму.
