7.4.2 Регулювання протиточного сушильного апарата
У протиточних сушильних апаратах для попередження розкладу матеріалу під дією високих температур основою регульованою координатою можна використати температуру матеріалу на виході з апарата. При цьому регулюючим впливом може бути зміна витрати сушильного агента Fn. Температуру повітря на виході в барабан регулюють зміною витрати теплоносія FT, який подається в повітронагрівник, а вологість – зміною витрати ре циркулюючого повітря Fp.

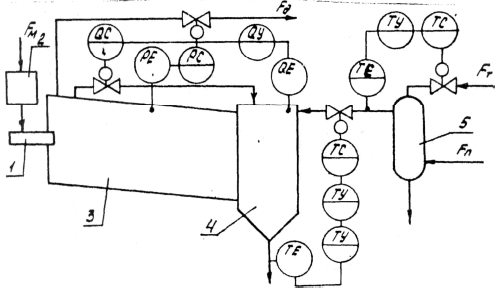

Рис. 7.24 Схема регулювання протиточного барабанного сушильного апарата: 1 – транспортер; 2 – дозатор вологого матеріалу; 3 – барабан;
4 – бункер; 5 – теплообмінник
Зазначимо, що зміну витрати сушильного агента в протиточному сушильному апараті можна здійснити залежно від вологості сухого матеріалу або температури в барабані.
Аналогічно можна автоматизувати сушильні агрегати інших принципів роботи, наприклад конвеєрні, радіаційні, струменеві, апарати з киплячим шаром та ін.
Контрольні питання
Тема №8 автоматизація механічних процесів
8.1 Автоматизація транспортування твердих матеріалів
8.1.1 Загальні відомості. Типова схема автоматизації
В якості об’єкту керування процесом транспортування твердих матеріалів візьмемо стрічковий транспортер, що транспортує сипучій матеріал. Показником ефективності цього процесу є витрата транспортованого матеріалу, а метою керування будемо вважати підтримання заданого значення розчину. В зв’язку з тим, що всі збурення на вході в об’єкт (зміна гранулометричного складу матеріалу, його вологості і насипної маси, проковзуванням стрічки транспортера) усунути неможливо, витрату матеріалу слід прийняти в якості регульованої величини і регулювати її коректуванням роботи дозуючих приладів.
Контролю підлягають витрата транспортованого матеріалу і кількість спожитої приводом електроенергії. При різкому зростанні струму через електродвигун привода транспортера, наприклад, у випадку заклинення стрічки, повинні спрацювати пристрої сигналізації і захисту, що відключать двигун транспортера.
В зв’язку з можливістю забруднення певних ділянок транспортної системи сторонніми включеннями (грудками, налиплим матеріалом), а також виходу з ладу окремих елементів транспортера контролюється і сигналізується також наявність потоку матеріалу з допомогою спеціального датчика.
Слід зазначити, що типові схеми автоматизації стрічкового транспортеру при переміщенні штучних вантажів аналогічні, але в якості регульованої величини в цьому випадку необхідно прийняти число одиниць вантажу за одиницю часу, а регулюючий вплив здійснювати коректуванням роботи вантажних пристроїв.
Рис. 8.1 Типова схема автоматизації процесу переміщення сипучих матеріалів: 1 – бункер; 2 – дозатор; 3 – варіатор; 4 – чутливий елемент сигналізатора наявності матеріалу на стрічці; 5 – стрічковий транспортер; 6 – чутливий елемент регулятора витрати матеріалу.
