8.2.2 Регулювання барабанних млинів мокрого помолу
Автоматизувати ці мелення складніше ніж млини сухого помолу, через появу додаткового рідинного потоку. Витрату води, що подається в млин, слід стабілізувати або змінювати в залежності від кількості матеріалу в млині.
В якості регулюємої величини приймається густина суспензії, яка достатньо точно характеризує товщину подрібнення.
8.2.3 Регулювання об’єму матеріалу шляхом зміни витрати сировини
Якщо для наступного за процесом переміщення технологічного процесу не вимагається постійна витрата подрібненої речовини, то регулюючу дію при стабілізації кількості матеріалу M можна здійснювати зміною витрати сировини. Режим роботи дозуючих пристроїв при цьому повинен відповідати заданому об’єму матеріалу в барабанному млині, а всі інші параметри процесу слід підтримувати постійними.
При використанні млинів мокрого помолу можна стабілізувати об’єм матеріалу зміною не тільки витрати матеріалу M, але і витрати суспензії. Для цього встановлюють регулятор, який закриває чи відкриває зливний отвір млина.
8.2.4 Регулювання млинів, які працюють по замкненому циклу
При роботі млинів по замкненому циклу (рис. 8.6), матеріал після помолу чи суспензія поступають у спіральний гідравлічний класифікатор, в якому відбувається сортування зерен матеріалу. Для класифікації зерен туди подають воду. Дрібні зерна матеріалу видаляють з класифікатора в злив, а крупні повертають в млин в якості рецикла.
Для підтримки нормального режиму класифікатора необхідно встановити автоматичний регулятор, який забезпечить повернення крупних зерен матеріалу в млин. Крупність зерен після класифікатора визначають по величині густини суспензії.
Регулюючу дію при стабілізації густини суспензії можна вносити декількома способами. Найбільш простим і розповсюдженим є зміна витрати води, яка подається в класифікатор. Цей спосіб потребує плавної і повільної зміни швидкості подачі води. В протилежному випадку порушується нормальний технологічний режим класифікатора. Після різкої зміни витрати води режим відновлюється не раніше ніж через 10 хвилин.
Більш бажаною регулюючою дією є така, що не зв’язана з зміною подачі води. Наприклад, можна регулювати густину суспензії шляхом зміни швидкості обертання барабана або величини підйому спіралі класифікатора. Більш ефективним є останній метод, при якому можна змінювати витрату рецикла в дуже широкому діапазоні (від нуля при повному підйомі спіралі до 100% при самому нижньому положенні). Цей метод легко здійснюється на класифікаторах сучасних конструкцій.

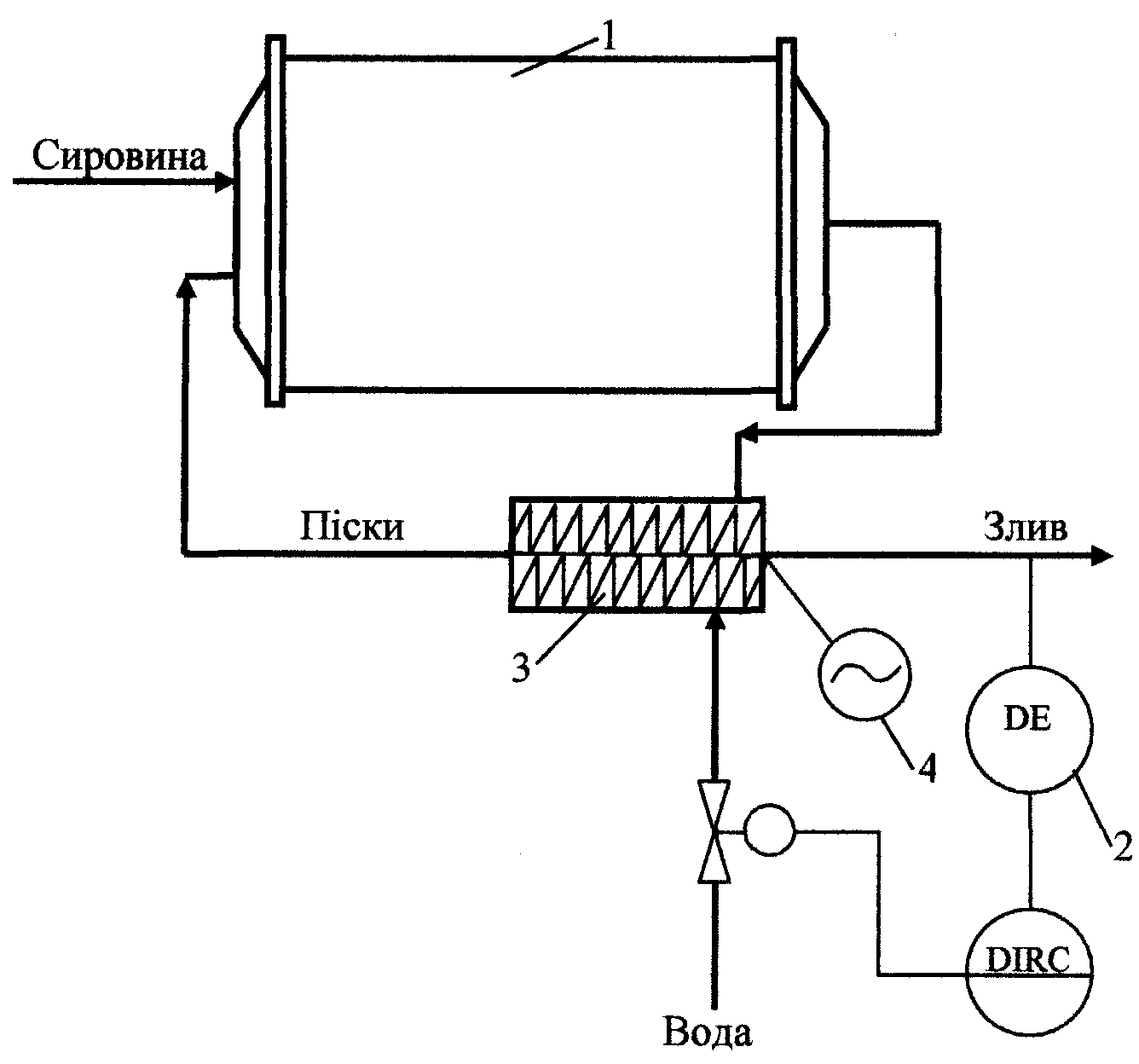

Рис. 8.6 Схема регулювання роботи класифікатора
8.2.5 Регулювання щокових подрібнювачів
При подрібненні матеріалу в щокових подрібнювачах в першу чергу слід забезпечити їх рівномірне завантаження. Це досягається шляхом коректування роботи живильників в залежності від потужності подрібнювача. Вибір регулюємої величини зумовлений жорсткою залежністю між виробничою потужністю подрібнювача і потужністю (струмом) його електропривода.
