§ 32. Круговорот воды в природе. Водный баланс
Под действием солнечной радиации с поверхности океанов и морей, занимающих 71 % площади земного шара, испаряется громадное количество воды. Попав в атмосферу, пары воды при определенных условиях конденсируются и в виде осадков (дождя или снега) выпадают на поверхность океанов, морей и суши. Часть воды, выпавшей на сушу, по пониженным частям рельефа стекает в реки, образуя так называемый поверхностный сток. Другая часть осадков просачивается в грунт и, формируя подземный сток с подземными водами, также возвращается в реки. Часть подземного стока расходуется на питание растений. Благодаря такому непрерывному круговороту воды уровень воды в морях и океанах длительное время сохраняется постоянным.
Выразим водный баланс земного шара уравнением. Обозначим испарения с поверхности океана Zo, испарения с поверхности суши Zc, осадки на поверхность океана Хо1 осадки на поверхность суши Zc, сток воды через реки Y (рис. 48). Тогда можно записать:
т. е. испарение с поверхности океанов, морей и суши равно сумме осадков на эти же поверхности, если рассматривать их за длительный период времени.
В атмосфере земли постоянно находится около 12 300 км3 воды; суммарное годовое количество осадков на океан и сушу составляет (Хо + Xс) ≈ 519 000 км3. Значительное преобладание осадков над содержанием воды в атмосфере может быть объяснено только тем, что происходит непрерывный процесс влагообмена (круговорот) между океаном, атмосферой и сушей. Разделив 519 000 на 12 300, получим 42, т. е. в год вода совершает 42 круговорота, а один круговорот совершается за сут.
ворот совершается за сут. Конечно, найденная величина весьма приближенная, так как продолжительность круговорота зависит от удаленности бассейнов от океана, а часть осадков испаряется и выпадает в виде осадков над самими океанами.
На территорию СССР в среднем за многолетний период выпадает 500 мм осадков в год, на испарение расходуется около 60%, остальная часть воды стекает в океан через реки или просачивается в грунт.
Наряду с водным балансом всего земного шара может быть найден и баланс отдельного бассейна. Выразим его формулой
Поскольку с, q, r — малы, ими можно пренебречь, тогда уравнение водного баланса бассейна примет вид
Xcp = Ycp + Zcp. (2)
Если обе части уравнения (2) разделим на Хср, то получим
П ервое слагаемое называется коэффициентом стока, второе — коэффициентом испарения. Уравнения (2) — (3) играют важную роль при расчетах речного стока.
§ 33. Речная система

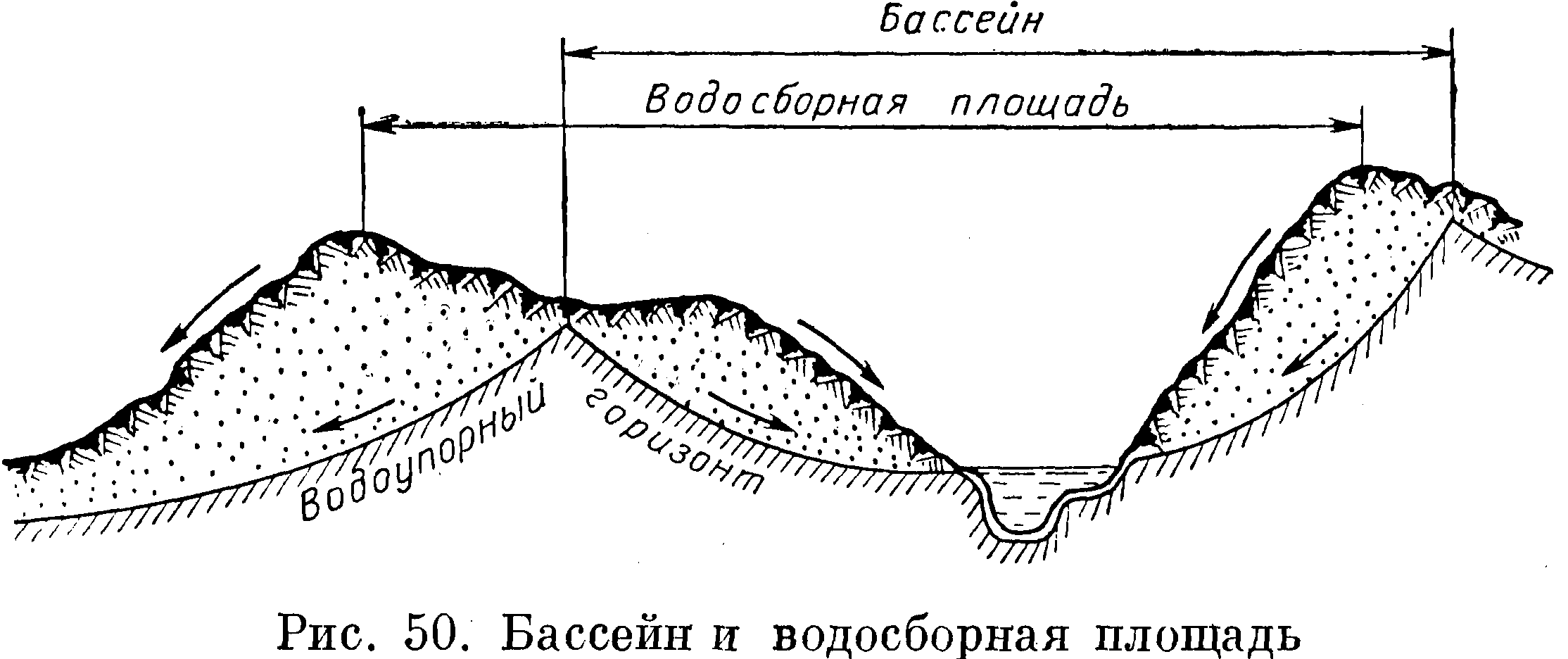

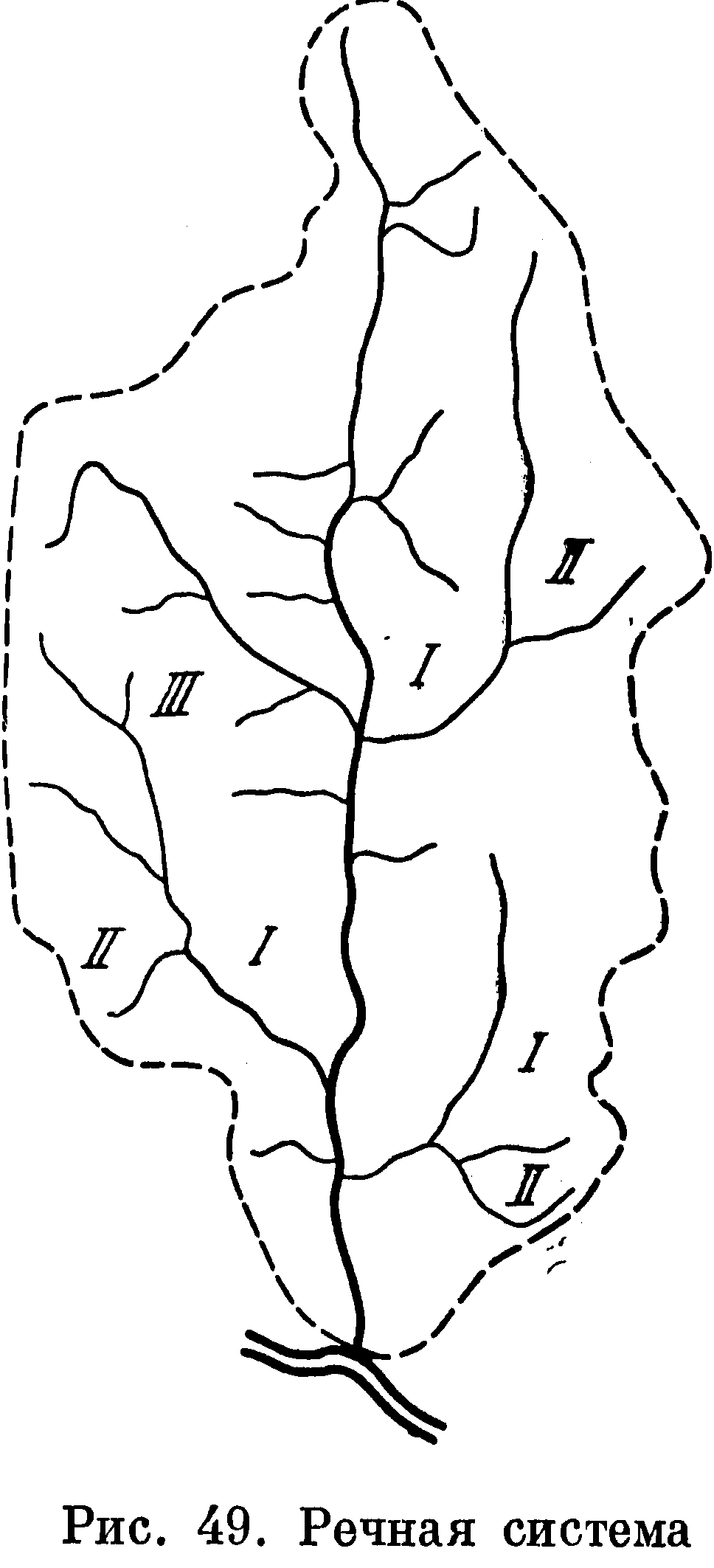

Под речной системой понимают главную реку и сеть притоков I, II, III и т. д. порядков (рис. 49). Площадь, с которой вода стекает в данную реку, называют водосборной, или просто водосбором, и выражают ее в квадратных километрах. Ту часть грунта, из которой вода поступает в реку, называют бассейном. Площади бассейна и водосбора (рис. 50) могут быть различными, но, поскольку подземный сток составляет лишь небольшую долю поверхностного, принципиального различия между этими понятиями нет.
Размеры и конфигурация бассейна— важная характеристика речной системы, поскольку они влияют на величину и характер стока.
Речным стоком называют общее количество воды, поступающей в реку из разных источников.
Конфигурация или форма бассейна определяется его протяженностью, шириной, асимметрией, характером нарастания площади бассейна.

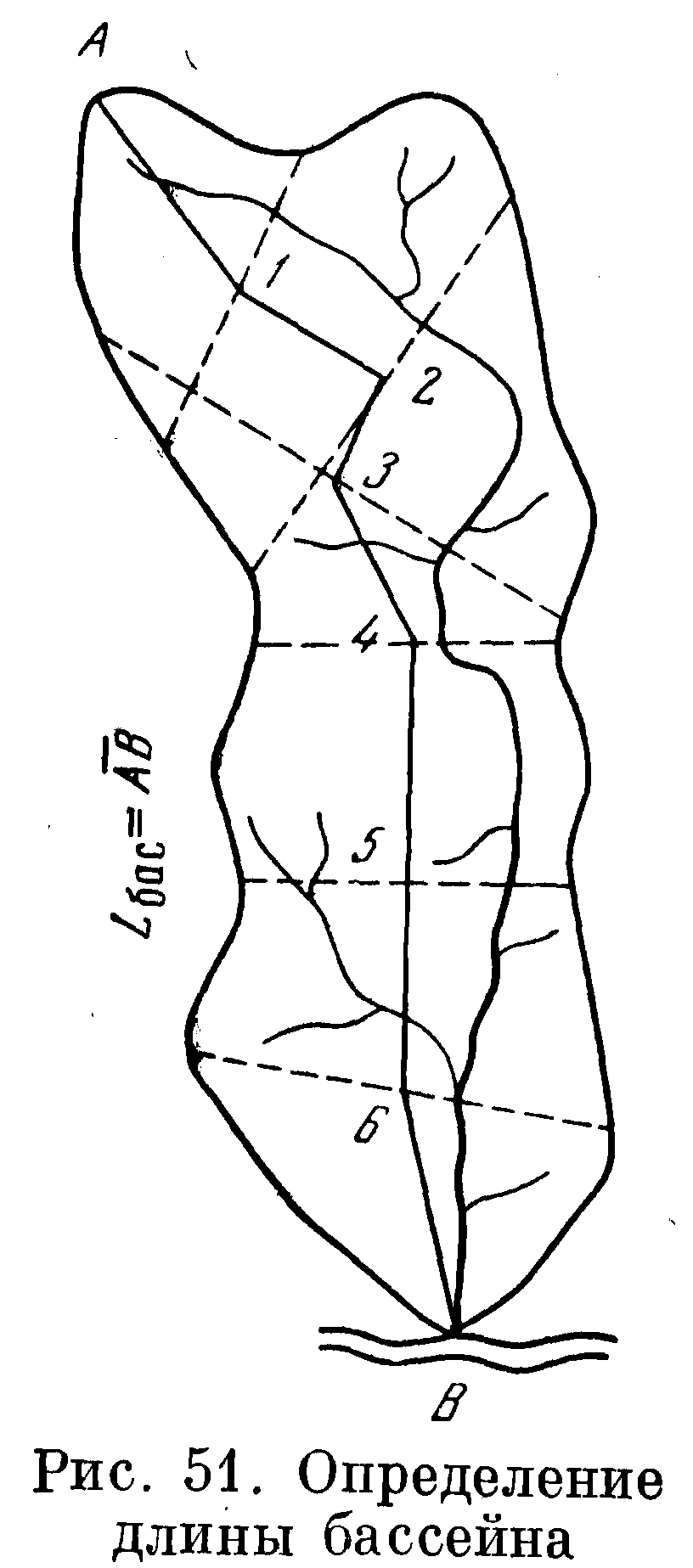

За протяженность L6ac бассейна условно принимают или длину главной реки, или длину линии А—1—2—3. . . —В (рис. 51), проведенной через середины хорд, стягивающих противоположные стороны бассейна, и равномерно расположенных по длине главной реки.
Средняя ширина В бассейна находится из отношения
а асимметрия бассейна — по формуле
Здесь: — соответственно площади всего бассейна, левобережной и правобережной частей.
Х арактер нарастания площади бассейна обычно представляется в виде графика, на котором показывается постепенное увеличение площади бассейна за счет участков, непосредственно прилегающих к главной реке — межбассейновые пространства—и увеличения площади за счет площадей бассейнов притоков.
Площади бассейна и его частей обычно определяют по картам, при помощи планиметра. Точность такого определения зависит от масштаба карты, размеров и формы обводимой площади; обычно она составляет 1 : 200— 1 : 400 величины площади. Для получений площади бассейна с более высокой точностью необходимо произвести комплекс полевых геодезических работ. Такие работы, в частности, приходится выполнять при определении площадей бассейнов малых водотоков, для проектирования искусственных сооружений (мосты, трубы) на дорогах.
Касаясь характеристики самой реки, нужно прежде всего выделить ее основные части — исток, верховье, среднее течение, низовье, устье. Начало рек называется истоком. Истоком реки может быть родник, озеро, болото, тающие в горах снег и ледники.
Разграничение реки на три участка (верховье, среднее течение, низовье) несколько условно и имеет смысл лишь для рек значительного протяжения.
Место, где река впадает в море, озеро или другую реку, назы- вают устьем. При впадении в море реки образуют различные по форме устья, например, дельты, лиманы, губы, фиорды.
