2 Частичное уравновешивание результирующей силы инерции
Частичное уравновешивание применяется для уравновешивания только главного вектора сил инерции без уравновешивания моментов сил инерции. При этом необходимо и достаточно, чтобы общий центр масс Sмеханизма оставался неподвижным, т.е. находился между точкамиОиС, и удовлетворялось условие
=const. (3.98)
Как было указано выше, радиус-вектор положения общего центра масс rSопределяется как геометрическая сумма главных векторов сил инерции
.
Для удовлетворения условия (3.98) нужно
=const. (3.99)
Это условие может быть удовлетворено, если главные вектора сил инерции h1,h2,h3подобрать так, чтобы векторный многоугольник, образованный ими, был подобен четырехугольникуОАВС, образуемому звеньями механизма (рисунок 3.35):
ОН1Н2S~ОАВС
При таком подборе вектора должны удовлетворять пропорциям
h1/ℓ1=h2/ℓ2=h3/ℓ3(3.100)
Общий центр масс механизма в этом случае находится на прямой ОС и за все время движения механизм остается неподвижным. При этом удовлетворяется условие (3.98) и силы инерции оказываются уравновешенными.
Механизм будет частично уравновешен при любом положении точки Sна прямой ОС. Подставим в равенство (3.100) значения векторов из формул (3.97).
Рисунок 3.35 - К частичному уравновешиванию механизма
Сначала рассмотрим отношение
h1/ℓ1= h2/ℓ2,
в которое подставим значения h1 и h2. Затем рассмотрим отношения
h2/ℓ2 = h3/ℓ3,
куда подставим значения h2 и h3. В результате этого имеем:
m1a1=[-m2ℓ1(ℓ2-a2)]/ℓ2
m2a2=[-m3ℓ3(ℓ3-a3)]/ℓ2. (3.101)
Уравнения (3.101) являются условием частичного уравновешивания механизма. Из выражений (3.101) следует, чточастичное уравновешиваниешарнирного четырехзвенника может быть достигнуто путем установки противовесов на двух его звеньях. Частичное же уравновешивание кривошипно-ползунного механизма достигается установкой одного противовеса. Знак минус показывает, что противовес должен быть установлен вне звена (рисунок 3.35).
3 Полное уравновешивание результирующей силы инерции
Для полного уравновешивания главного вектора сил инерции и главного момента сил инерции необходимо, чтобы радиус-вектор положения общего центра масс механизма был равен нулю:
= 0. (3.102)
В этом случае центр масс механизма должен совпадать с точкой О. Эти условия должны соблюдаться в том случае, если главные вектора сил инерции также равны нулю:
.
Приравняем числители формул (3.97) нулю, получим:
m1а1+(m2+m3)ℓ1=0;m2а2+(m3)ℓ2=0;m3а3=0.
Откуда имеем:
m1а1 =-(m2+m3)ℓ1,
m2а2 =-(m3)ℓ2, (3.103)
m3а3 =0.
Уравнения (3.103) являются условием полного уравновешивания результирующей силы инерции. Из этих уравнений видно, что, так кака1иа2 отрицательны, то противовесы устанавливаются в противоположные стороны от звеньев.Для полного уравновешивания шарнирного четырехзвенника необходимо установить три противовеса, а для уравновешивания кривошипно-ползунного механизма – два.
Рассмотрим примеры частичного и полного уравновешивания результирующей силы инерции различных механизмов.
Задача 3. Частичное уравновешивание кривошипно-ползунного механизма
Исходные данные.Длины звеньев вм: ℓ1=ℓОА, ℓ2 =ℓАВ; расстояния до центров масс вм:a1 =ℓOS1,a2 =ℓAS2,a3 =ℓВS3=0; расстояние до центра масс противовеса 1a΄1=ℓ΄OS1; массы звеньев вкг:m1,m2,m3.
Определить:mпр1(кг) – массу противовеса 1, необходимую для частичного уравновешивания главного вектора сил инерции.
Решение.Известно, что для частичного уравновешивания кривошипно-ползунного механизма достаточно установить один противовес, который будет располагаться в противоположную сторону от центра массS1(рисунок 3.36).

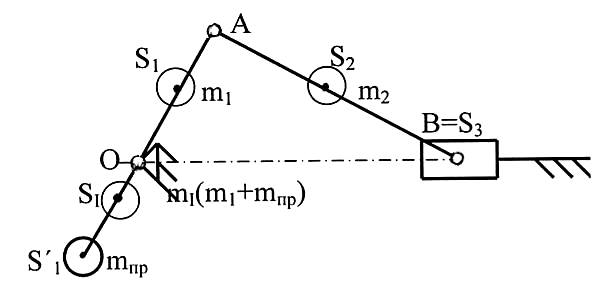

Рисунок 3.36 - Частичное уравновешивание
кривошипно-ползунного механизма
Главный вектор результирующей силы инерции будет частично уравновешен, если удовлетворяются условия (3.98), (3.100) и (3.101), т.е.:
= const.
Так как необходимо установить один противовес, то достаточно рассмотреть первое уравнение из выражения (3.101):
m1a1=[-m2ℓ1(ℓ2-a2)]/ℓ2.
Рассмотрим 1-ое звено. После установки противовеса центр масс 1-го звена сместится и встанет в точку SI. Масса звена изменится и станет равной
mI =m1 +mпр.
1-ое уравнение из условия (3.101) запишется следующим образом
mIaI = [-m2ℓ1(ℓ2-a2)]/ℓ2.
Составим уравнение статического момента 1-го звена относительно точки О:
mIaI =m1а1-mпрa΄1
Приравнивая оба эти равенства, определим массу противовеса:
Задача 4. Частичное уравновешивание коромыслового механизма
Исходные данные.Длины звеньев вм: ℓ1=ℓОА, ℓ2=ℓАВ, ℓ =ℓВС; расстояния до центров масс вм:a1 =ℓOS1,a2 =ℓAS2,a3 =ℓВS3; массы звеньев вкг:m1,m2,m3; расстояния до центров масс противовесовa΄1=ℓ΄OS1,a΄2= ℓ΄АS2(рисунок 3.37).
Определитьмассы противовесовmпр1, mпр2 вкгнеобходимые для частичного уравновешивания главного вектора сил инерции шарнирного четырехзвенника.
Решение.Механизм будет частично уравновешен, если выполняются условия (3.98), (3.100) и (3.101).

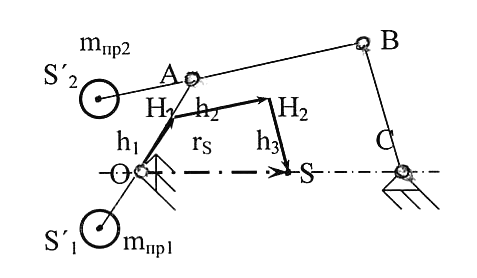

Рисунок 3.37 - Частичное уравновешивание шарнирного четырехзвенника
Рассмотрим 2-е звено. После установки противовеса масса звена изменится и станет
mII = m2 + mпр2.
Центр масс сместится в точку SII. Расстояние до центра масс станет аII=ℓАSII. Из второго уравнения системы (3.101), имеем
m2a2=[-m3ℓ3(ℓ3-a3)]/ℓ2.
Преобразуем его с учетом установки противовеса
mIIaII=[-m3ℓ3(ℓ3-a3)]/ℓ2.
Составим уравнение статического момента 2-го звена относительно точки А:
mIIaII =m2а2 -mпр2 a΄2.
Приравнивая правые части обоих уравнений и выразив mпр2, получим:
.
Аналогично рассмотрим 1-ое звено. Масса звена после установки противовесаmI =m1+mпр1. Расстояние до центра массаI =ℓОSI. Из первого уравнения системы (3.101) имеем:
mIaI=[-mIIℓ1(ℓ2-aII)]/ℓ2.
Составим уравнение статического момента 1-го звена относительно точки О:
mIaI = m1а1-mпр1a΄1
Приравнивая правые части обоих уравнений и выразив mпр1, получим:
.
Задача 5. Полное уравновешивание кривошипно-ползунного механизма
Исходные данные.Длины звеньев вм: ℓ1=ℓОА, ℓ2 =ℓАВ; расстояния до центров масс вм:a1 =ℓOS1,a2 =ℓAS2,a3 =ℓВS3=0; расстояние до центров масс противовесовa΄1=ℓ΄OS1, a΄2=ℓ΄АS2; массы звеньев вкг:m1, m2, m3.
Определить:mпр1,mпр2(кг) – массы противовесов, необходимые для полного уравновешивания главного вектора сил инерции.
Решение.Известно, что для полного уравновешивания кривошипно-ползунного механизма необходимо установить два противовеса, которые будут располагаться в противоположную сторону от центров массS1иS2(рисунок 3.38).
Главный вектор результирующей силы инерции будет полностью уравновешен, если удовлетворяются условия (3.102) и (3.103), т.е.:
= 0.
m1а1 =-(m2+m3)ℓ1,
m2а2 =-(m3)ℓ2,
m3а3=0.

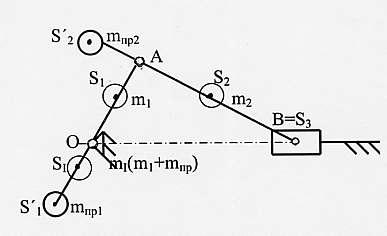

Рисунок 3.38 - Полное уравновешивание кривошипно-ползунного механизма
Так как необходимо установить два противовеса, то третье уравнение системы не учитываем.
Рассмотрим 2-е звено. После установки противовеса масса звена станет
mII = m2 + mпр2.
Центр масс сместится и встанет в точку S2.
Тогда 2-ое уравнение системы (3.103) примет вид
mII аII =-(m3)ℓ2.
Составим уравнение статического момента 2-го звена относительно точки A:
mIIaII = m2а2- mпр2a΄2.
Приравнивая оба эти равенства, определим массу 2-го противовеса:
Рассмотрим 1-ое звено. После установки противовеса центр масс 1-го звена сместится и встанет в точку SI. Масса звена изменится и станет равной
mI =m1 +mпр1.
1-ое уравнение из условия (3.103) запишется следующим образом
mIaI = -(mII+m3)ℓ1.
Составим уравнение статического момента 1-го звена относительно точки О:
mIaI =m1а1-mпр1a΄1
Приравнивая оба эти равенства, определим массу 1-го противовеса:
Задача 6. Полное уравновешивание коромыслового механизма
Исходные данные.Длины звеньев вм: ℓ1=ℓОА, ℓ2=ℓАВ, ℓ =ℓВС; расстояния до центров масс вм:a1 =ℓOS1,a2 =ℓAS2,a3 =ℓВS3; массы звеньев вкг:m1,m2,m3; расстояния до центров масс противовесовa΄1=ℓ΄OS1,a΄2= ℓ΄АS2, a΄3=ℓ΄ВS3(рисунок 3.39).
Определитьмассы противовесов вкгmпр1,mпр2,mпр3, необходимые для полного уравновешивания главного вектора сил инерции шарнирного четырехзвенника.
Решение.Механизм будет полностью уравновешен, если выполняются условия (3.102) и (3.103)
=0;
m1а1
=-(m2+m3)ℓ1,
m2а2
=-(m3)ℓ2,
m3а3=0.
Рассмотрим
3-е звено.
После установки противовеса масса
звена изменится и станет mIII
= m3
+
mпр3.
Центр
масс сместится в точку SIII.
Расстояние до центра масс станет
аIII=ℓВSIII.
Из третьего уравнения системы (3.103),
имеем mIIIаIII
= 0. Но mIII
0.
S΄3
mпр3
S΄2SIIS2В
mпр2Аm2SIIImIII(m3+mпр3)
S1 mII(m2+mпр2)
SI m1 S3 m3
mI(m1+mпр1)
О С
S΄1
mпр1
Рисунок 3.39 - Полное уравновешивание
шарнирного четырехзвенника
Поэтому условие (3.103) не выполняется. Массу противовеса mпр3определим, составив уравнение статического момента 3-его звена относительно точкиВ:
mIIIaIII = m3а3 - mпр3a΄3 = 0.
Выразим массу противовеса:
mпр3 = m3а3/a΄3 =(кг).
Рассмотрим 2-ое звено. Масса звена после установки противовесаmII=m2+mпр2. Расстояние до центра массаII =ℓАSII. Из второго уравнения системы (3.103) имеем:
mIIаII = -(mIII)ℓ2.
Составим уравнение статического момента 2-го звена относительно точки А:
mIIaII =m2а2 -mпр2 a΄2.
Приравнивая правые части обоих уравнений и выразив mпр2, получим:
mпр2=(m2а2+mIIIℓ2)/a΄2 =(кг).
Рассмотрим 1-ое звено. Масса звена после установки противовесаmI =m1+mпр1. Расстояние до центра массаI =ℓОSI. Из первого уравнения системы (3.103) имеем:
mIаI = - (mII +mIII)ℓ1.
Составим уравнение статического момента 1-го звена относительно точки О:
mIaI =m1а1-mпр1a΄1
Приравнивая правые части обоих уравнений и выразив mпр1, получим:
mпр1=[m1а1+(mII+mIII)ℓ1]/a΄1=(кг).
В некоторых случаях на практике частичное или полное уравновешивание сил инерции звеньев достигается установкой симметрично расположенных механизмов с равными массами симметрично расположенных звеньев, благодаря чему получается самоуравновешивание механизма в целом. На рисунке 3.40 показана одна из таких схем.

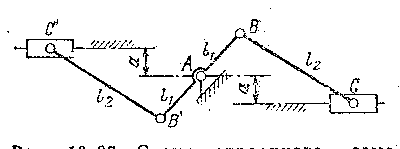

Рисунок 3.40 - Схема сдвоенного самоуравновешенного
кривошипно-ползунного механизма
Механизм состоит из двух симметрично расположенных кривошипно-ползунных механизмов АВС и АВ'С'. В этом механизме силы инерции масс уравновешиваются, но остается неуравновешенная пара сил инерции.
Вопросы для самоконтороля
В каких случаях решаются задачи статического и динамического уравновешивания?
Что называется балансировкой?
Что решает 1-ая задача уравновешивания? 2-ая задача?
Напишите уравнение равновесия сил инерции плоского механизма.
Как направлены главные вектора сил инерции звеньев механизма?
Как направлен главный вектор результирующей силы инерции механизма?
В чем суть частичного уравновешивания и какое минимальное число грузов требуется для его осуществления?
В чем суть полного уравновешивания и какое минимальное число противовесов требуется для его осуществления?
