Заповнити таблиці:
Таб.1
-
Авто.
ГАЗ-24
ГАЗ-3307
ЗІЛ-431410
МАЗ-5335
КамАЗ-5320
Марка генератора
Марка
Р.Н.
Місце установки:
Таб.2
-
№
п/п
Прояви
несправності
Назва
несправності
Спосіб усунення
несправності
1.
2.
3.
4.
5.
6.
7.
8.
Тема 5. Додаткове обладнання.
Звукові сигнали.
Скло – і фароочисники, омивники та вентилятори.
Системи керування електроприводом.
Основні несправності допоміжного обладнання.
1. Звукові сигнали.
Звукові сигнали призначені для сповіщання пішоходам і водіям про наближення транспортного засобу. На сучасних автомобілях застосовують електричні, вібраційні чи пневматичні звукові сигнали.
За рівнем звукового тиску електричні звукові сигнали поділяють на тональні та шумові. Перші мають рупорний, а другі — дисковий резонатори. Часто на автомобілях ставлять два сигнали — низького і високого тонів, настроєні в гармонійний акорд (діють одночасно).
Звуковий сиrnал - вiбрацiйного типу безрупорний. На автомобiлях ВАЗ i ГАЗ-24 встановлюються два сигнали - низького й високого тонів. При цьому вмик~ння сигналiв на автомобiлi ГАЗ-24 здiйснюється через реле сигналш.
Сигнал складається з корпусу, електромагнiту, якiрця, контактiв, мембрани та резонаторного диска. Пiсля натискання на кнопку струм вiд акумуляторної батареї через замкненi контакти надходить в обмотку електромагнiту. При цьому електромarиiт притягує якiрець, який прогинає мембрану й водночас розмикaє контакти. Електричне коло розривається, електромагнiт розмагнiчється, й якiрець пiд дiєю пружностi мембрани вiдходить назад, унаслiдок чого контакти знову змикаються, утворюючи замкнене електричне коло, якiрець притягується, й процес повторюється. При цьому створюються частi коливання мембрани (до 100 коливань за секунду) i з'являється звук. Тон звука кожного сигналу регулюється гвинтом, розташованим на заднiй стiнцi корпусу сигналу. Обертанням гвинта за годинниковою стрiлкою сила звука збiльшуться, а в протилежному напрямi - зменшуться.

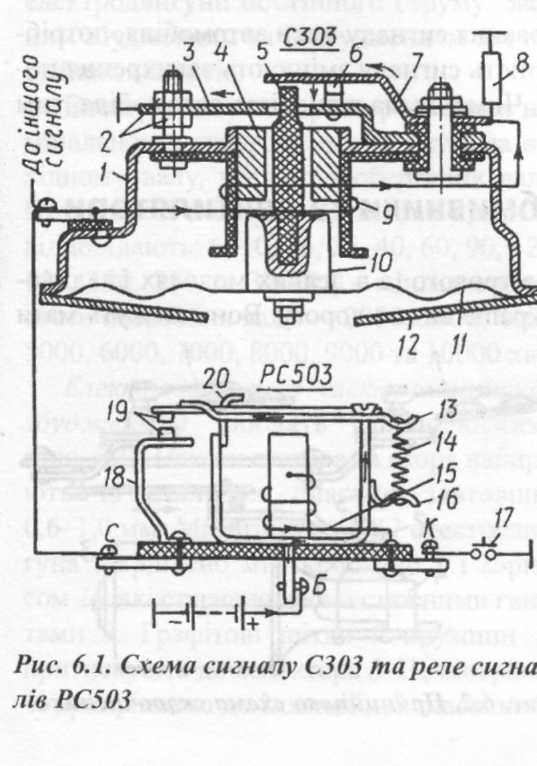

Схема сигналу С303 і реле сигналів РС503 наведено на рис.9.1. До корпусу 1 прикріплено осердя 4, пластинку 3 нерухомого контакта та пружну пластину 7 із контактом. Між корпусом 1 та резонатором 12 затиснено мембрану її, виготовлену з легованої та загартованої сталі. На мембрані закріплено якір 10 із штифтом 5. Обмотка 9 виготовлена з проводу ПЭВ-2 діаметром 0,64 мм і має опір 0,6 Ом-Вольфрамові контакти 6, які приварено до пластин, перебувають у замкненому стані. Для зменшення іскріння паралельно до контактів переривача увімкнено резистор 8 з опором б Ом.
Реле сигналів РС503 призначено для зменшення сили струму, який протікає через контакти кнопки 17 сигналів, коли на автомобілі поставлено два і більше сигналів.
Рис. 5.1. Схема сигналу С303 та реле сигналів РС503.
