7.4.2. Реакция якоря в неявнополюсной машине
Индуктор машины с неявно выраженными полюсами сходен по конструкции с ротором асинхронной машины и воздушный зазор такой машины имеет постоянную длину. Магнитное сопротивление магнитной цепи машины по всем направлениям одинаково, поэтому можно считать, что магнитный поток всегда пропорционален намагничивающей силе.
В нагруженной машине с вращающимся магнитным полем потокосцепление одной из фазных обмоток, расположенной на статоре, изменяется во времени по синусоидальному закону На рисунке потокосцепление представлено вектором .
Рис. 7.10

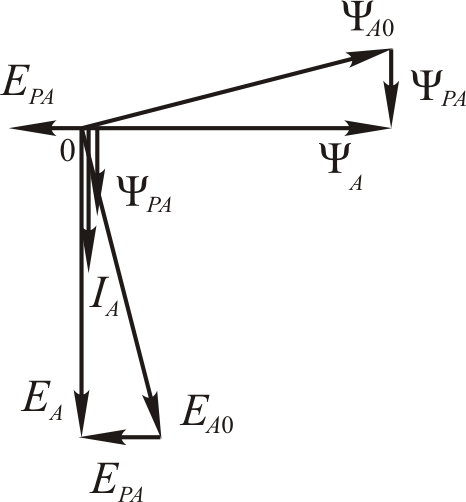

Если пренебречь магнитным потоком рассеяния статорной обмотки, то при резистивной нагрузке ЭДС и ток фазной обмотки будут совпадать по фазе. Ток фазной обмотки создает свою составляющую магнитного потока машины, который совпадает с током по фазе. Результирующее потокосцепление является суммой двух потокосцеплений: потокосцепления холостого хода и потокосцепления реакции якоря.
,
где потокосцепление результирующего магнитного потока фазы ; потокосцепление магнитного потока индуктора; потокосцепление реакции якоря.
ЭДС фазы А , наведенная потоком реакции якоря, отстает от потокосцепления на 90 . Вектор ЭДС фазы в режиме холостого хода представлен вектором .
Рис. 7.11

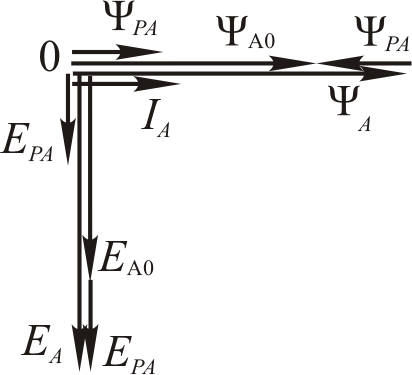

Вектор потокосцепления индуктора и вектор потокосцепления реакции якоря противоположны по направлению и .
Следовательно, при индуктивной нагрузке результирующий магнитный поток меньше магнитного потока индуктора, т. е. индуктивная нагрузка приводит к размагничиванию машины.
Рис. 7.12
Из диаграммы следует, что результирующее потокосцепление больше, чем потокосцепление основного магнитного потока главных полюсов. ЭДС генератора, работающего в режиме холостого хода, меньше, чем ЭДС генератора, нагруженного на конденсатор.
Таким образом, характер нагрузки синхронного генератора оказывает существенное влияние на выходное напряжение.
7.4.3. Реакция якоря в явнополюсной машине. Теория двух реакций
В машинах с явно выраженными полюсами длина воздушного зазора различна. Она мала под башмаками полюсов и очень большая в межполюсном пространстве. Синусоидальная намагничивающая сила реакции якоря, взаимодействуя с намагничивающей силой индуктора, создает результирующую магнитодвижущую силу. Ось результирующего магнитного поля смещена по отношению оси полюсов. Конфигурация результирующего поля и максимальное значение индукции будет изменяться при изменении угла смещения оси полюсов ротора относительно оси полюсов магнитного поля.
Для изучения влияния реакции якоря можно предположить, что магнитодвижущая сила (МДС) возбуждения и МДС реакции якоря создают в машине независимые потоки, которые в обмотке статора наводят независимые ЭДС.
У машин с явно выраженными полюсами магнитный поток зависит от положения результирующей МДС относительно оси полюсов. Для того чтобы проанализировать это явление, используют теорию двух реакций, примененную Блонделем, которая заключается в следующем.
Намагничивающую силу реакции якоря можно разложить на две следующие составляющие по отношению к осям магнитной цепи машины: продольную составляющую, максимум которой совпадает с осью полюсов, и поперечную составляющую, максимум которой совпадает с серединой пространства между полюсами.
Амплитуда составляющей реакции якоря, проходящей по продольной оси, будет:
и амплитуда поперечной составляющей
,
где – намагничивающая сила, созданная статорной обмоткой;
Fрп – продольная составляющая намагничивающей силы реакции якоря;
Fрт – поперечная составляющая намагничивающей силы реакции якоря;
– угол фазового сдвига между ЭДС машины, работающей в режиме холостого хода, и током якоря или статора.
Каждая из этих составляющих не меняет свое положение относительно оси полюсов. Поэтому для каждой из них можно найти соответствующие коэффициенты ( для продольной оси и ) для поперечной оси, которые позволят выразить намагничивающую силу реакции якоря в масштабе намагничивающей силы возбуждения. Для машин с неявно выраженными полюсами аналогично находят коэффициент .
