3.4. Характеристики двигателей постоянного тока
Обычно рассматривают три основные характеристики двигателей постоянного тока:
скоростную характеристику,
характеристику момента,
механическую характеристику.
Все характеристики, отражающие взаимосвязь между током якоря, механическим моментом на валу двигателя и частотой вращения якоря зависят от способа возбуждения двигателя, поэтому они рассматриваются отдельно для каждой схемы возбуждения двигателя.
3.4.1. Характеристики двигателей с независимым и параллельным возбуждением
Характеристика скорости
Скоростной характеристикой называют зависимость частоты вращения якоря от тока якоря двигателя при постоянном напряжении питания U = const, равном номинальному напряжению, и постоянном токе возбуждения Iв = const.
Для получения функциональной зависимости скорости вращения якоря от тока воспользуемся уравнением электрического равновесия двигателя
.
Из этого уравнения получаем выражение для частоты вращения
.
В полученной формуле от тока якоря зависят две составляющие: произведение Rя Iя и результирующий магнитный поток машины .
Рис.
3.4
В зависимости от соотношения влияния на частоту вращения падения напряжения Rя Iя и изменения магнитного потока двигателя характеристика скорости может иметь различный вид. На рис. 3.4 кривая 1 представляет собой характеристику скорости двигателя, у которого влияние Rя Iя преобладает перед влиянием потока , кривая 3 представляет собой скоростную характеристику двигателя, у которого влияние потока преобладает перед влиянием падения напряжения на сопротивлении цепи якоря Rя Iя .
Чаще всего встречаются двигатели, у которых уменьшение частоты вращения за счет падения напряжения на сопротивлении цепи якоря преобладает перед влиянием реакции якоря, приводящей к уменьшению магнитного потока.
Характеристика момента
Характеристикой момента называют зависимость механического момента на валу двигателя от тока якоря при постоянном номинальном напряжении питания U = Uн = const и при постоянном номинальном токе возбуждения Iв= Iвн = const.
Ток якоря ненагруженного двигателя не равен нулю. Это объясняется наличием потерь в двигателе, работающем без нагрузки. Такой ток называется током холостого хода Iяо двигателя.
Используя ранее полученную формулу для определения механического момента на валу двигателя, получаем для двигателя, работающего в режиме холостого хода, формулу: .
Нагруженный двигатель при токе якоря Iя развивает механический момент . Этот развиваемый момент называют электромагнитным.
Механический момент на выходе двигателя равен разности электромагнитного момента и момента холостого хода .
Рис.
3.5
Особый интерес представляет график зависимости КПД машины от тока якоря (см. рис. 3.5). КПД равен нулю при токах, меньших тока холостого хода или тока трогания (М2 = 0 и Р2 = 0). При дальнейшем увеличении тока КПД увеличивается и достигает максимального значения при токе якоря, равном примерно 0,75Iян. При больших токах КПД начинает уменьшаться. КПД двигате- лей средней и большой мощности при номинальном токе достига-ет 85 – 95 %.
Механическая характеристика
Основной характеристикой двигателя постоянного тока является механическая характеристика.
Механической характеристикой называют зависимость частоты вращения якоря n от механического момента на валу двигате- ля M2 при постоянном напряжении питания и постоянном токе возбуждения, т. е. . В дальнейших рассуждениях будем предполагать, что электромагнитный момент равен механическому моменту на выходе двигателя .
Особую роль играет механическая характеристика двигателя при номинальном напряжении питающей сети U = Uн = const и номинальном токе возбуждения Iв = Iвн = const. Такую механическую характеристику называют естественной. Рассматривают и другие механические характеристики, выражающие ту же зависимость , но при других условиях работы, т. е. при других значениях напряжения, при других токах возбуждения и при различных сопротивлениях реостатов, включенных последовательно с якорем. Такие механические характеристики называют искусственными.
Найдем аналитическое уравнение, описывающее механическую характеристику.
В уравнении электрического равновесия . ПротивоЭДС обмотки якоря . Следовательно, = . Из полученного уравнения . Но из уравнения для определения момента и . Тогда .
Обозначим и . Можно написать .
Полученное уравнение является уравнением прямой линии.
Уравнение состоит из двух слагаемых. Первое слагаемое не зависит от момента, а второе слагаемое прямо пропорционально механическому моменту М.

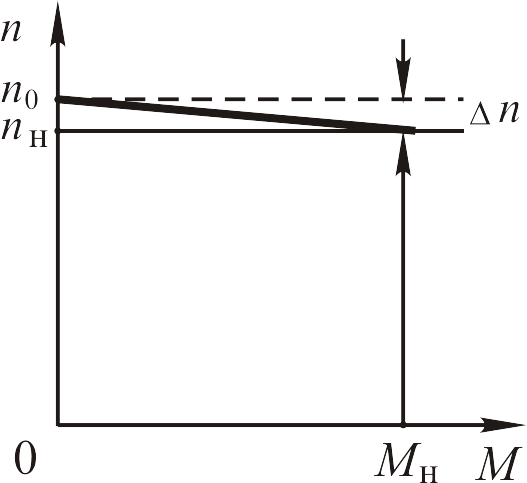

Очевидно то, что механическая характеристика (рис. 3.6) двигателя постоянного тока выражается прямой линией. Такую прямую можно провести через две точки, положение которых на графике можно найти следующим образом: в режиме идеального холостого хода момент двигателя равен нулю , и якорь вращается с частотой , а при номинальном напряжении .
Рис. 3.6
Это первая точка механической характеристики. Положение другой точки определяется из условий пуска двигателя. При подключении двигателя в сеть в начальный момент времени из-за инерционности якоря частота вращения равна нулю n= 0. Противо-ЭДС обмотки якоря тоже равна нулю, и тогда приложенное напряжение падает только на сопротивлении якорной цепи. Ток якоря в этом случае достигает больших величин из-за малости Rя. Его называют пусковым током Iяп. Сила пускового тока определяется из уравнения .
Рис.
3.7
.

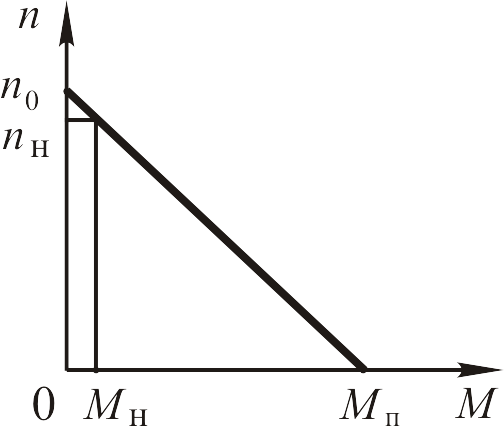

Общий вид естественной механической характеристики показан на рис. 3.7.
Двигатели с параллельным возбуждением имеют пусковой момент в 10…20 раз больше номинального, поэтому рабочая часть механической характеристики, ограниченная режимом холостого хода (М = 0) и номинальным значением момента на валу , занимает лишь начальную часть полной характеристики (см. рис. 3.6), в пределах которой частота вращения изменяется незначительно. Такая механическая характеристика, когда при изменении механического момента от нулевого значения до номинального значения частота вращения изменяется незначительно, называется жесткой (см. рис. 3.7). Величина весьма невелика.
