4.4.4. Регулировочная характеристика
Под регулировочной характеристикой понимают зависимость тока возбуждения от тока нагрузки при постоянном номинальном напряжении на зажимах генератора и неизменной номинальной частоте вращения якоря.
Рис. 4.8
На практике обычно используют усредненную характеристику (пунктирная линия на рис. 4.8).
Рис. 4.9
Используя такой же способ, как и при построении внешней характеристики, следует построить треугольники для различных значений тока . Точка находится всегда на характеристике холостого хода, а точка , определяющая напряжение на зажимах генератора, всегда находится на линии . Расстояние между точками и осью ординат выражают значением токов возбуждения для различных значений токов нагрузки. Следует отметить то, что реальная регулировочная характеристика дает большие значения токов (пунктирная линия на рисунке). Это не объясняется прямой пропорциональной зависимостью между током нагрузки и размагничивающим действием реакций якоря.
4.4.5. Характеристика полного падения напряжения

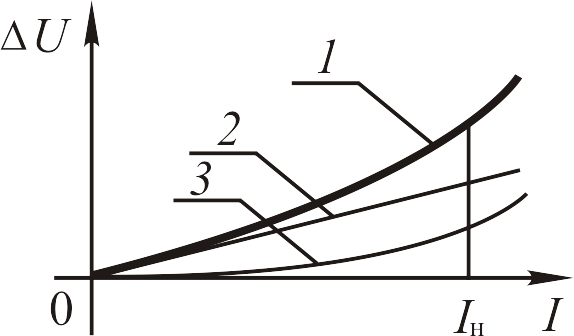

Реакция якоря электрической машины, как указывалось ранее, зависит от выбора рабочей точки на кривой намагничивания, т. е. от степени насыщения магнитопровода, поэтому особый интерес вызывает рассмотрение кривой реакции якоря (рис. 4.10, кривая 3). Характеристика показывает, каким образом изменение ЭДС генератора зависит от тока якоря. Очевидным является то, что при большем токе возбуждения уменьшение напряжения больше, так как насыщение магнитной цепи больше и увеличение тока якоря вызывает дополнительное насыщение.
Рис. 4.10
Практически характеристику полного падения строят по внешней характеристике, снятой экспериментально в режиме независимого возбуждения. Прежде всего, строят внешнюю характеристику генератора с независимым возбуждением и затем определяют падение напряжения разностью электродвижущей силы генератора, работающего в режиме холостого хода , и напряжения на зажимах нагруженного генератора.
