3.2. Основные уравнения двигателя постоянного тока
Основными формулами, описывающими процесс преобразования энергии в двигателях постоянного тока, являются:
уравнение механического момента на валу
;
уравнение противоЭДС машины
и уравнение электрического равновесия двигателя постоянного тока, выражающее связь между приложенным напряжением, противоЭДС, током якоря и сопротивлением якорной цепи машины.
.
3.3. Потери и коэффициент полезного действия двигателей постоянного тока
Эффективность работы двигателя постоянного тока, как и других устройств, определяется коэффициентом полезного действия, величина которого зависит от потерь электрической энергии в элементах двигателя.

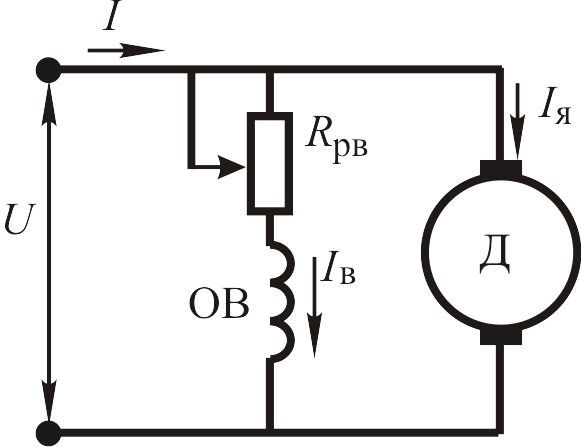

Рис.
3.3
Реостат , включенный последовательно с обмоткой возбуждения, необходим для регулирования силы тока возбуждения. При работе двигателя в номинальном режиме сопротивление цепи возбуждения определяется сопротивлением проводов обмотки возбуждения и сопротивлением реостата.
В общем случае ток, протекающий в этой цепи, нагревает обмотку и провод регулировочного реостата. Таким образом, мы имеем дело с рассеиванием электрической энергии в этой цепи. Если сопротивление обмотки возбуждения обозначить Rов, а сопротивление регулировочного реостата , то полное сопротивление цепи возбуждения Rв определится из уравнения , а потери энергии в этой цепи можно вычислить по формуле вычисления мощности или .
Другая часть энергии теряется в якоре. Не вся электрическая энергия, потребляемая якорем, преобразуется в механическую энергию прежде всего потому, что обмотка якоря обладает электрическим сопротивлением. Сопротивление проводников обмотки якоря в реальных машинах достаточно мало, но и это малое сопротивление играет существенную роль в эффективности работы двигателя.
Электрическая энергия подводится к якорю с помощью щеточно-коллекторного устройства. Сопротивление коллекторных пластин, выполненных из меди, чрезвычайно мало, но сопротивление щеток и сопротивление контакта щетки коллекторные пластины значительно. Прохождение тока по этим элементам приводит к дополнительным потерям электрической энергии. Общее сопротивление цепи якоря Rя, таким образом, равно сумме сопротивлений щеток Rщ, перехода щетки коллекторные пластины Rк и проводов обмотки Rо. Следовательно, .
Потери в этих сопротивлениях называют потерями в цепи якоря.
Барабан якоря изготавливают из листовой электротехнической стали, которая является проводящим материалом. При работе двигателя якорь вращается в неподвижном магнитном поле, и это приводит к тому, что сталь якоря постоянно перемагничивается с частотой кратной частоте вращения якоря. По причине изменения индукции магнитного поля и направления намагничивания стали, в якоре возникают вихревые токи. Оба явления связаны с потерями энергии, т. е. с превращением электрической энергии в тепловую энергию, которая приводит к нагреву двигателя. Потери на перемагничивание и на вихревые токи называют потерями в стали. Индукция магнитного поля в статоре и главных полюсах не изменяется во времени, поэтому потери в магнитопроводах этих частей машины практически отсутствуют.
Механическая часть конструкции машины вносит свою долю в потери энергии. В основном говорят о потерях в подшипниках, потерях, связанных с трением щеток о коллектор, и потерях в вентиляторе. Все эти потери связаны с преобразованием механической энергии в тепловую энергию. Мощность потерь, равная сумме мощностей потерь в подшипниках, трения щеток о коллектор, вентилятора называют механическими потерями Рмех.
Таким образом, потребляемая двигателем из сети электрическая энергия преобразуется:
в механическую выходную энергию,
в тепловую энергию цепи обмотки возбуждения,
в тепловую энергию электрической цепи якоря,
в тепловую энергию потерь в стали,
в тепловую энергию механических потерь.
Энергетическое равновесие в двигателе постоянного тока описывается следующим уравнением:
,
где Р1 – мощность, потребляемая двигателем из сети;
Р2 – мощность полезная на выходе двигателя;
Ря – мощность электрических потерь в цепи якоря;
Рс – мощность потерь в магнитопроводе или в стали машины;
Рмех – мощность механических потерь;
Рв – мощность потерь в цепи обмотки возбуждения.
Коэффициент полезного действия двигателя определяется традиционной формулой
.
Суммарная мощность потерь двигателей определяется экспериментально путем прямых измерений потребляемой мощности Р1 и выходной мощности Р2. Для этого двигатель подключается к сети постоянного тока с номинальным напряжением. Затем он нагружается тормозным моментом при номинальной частоте вращения. Входная мощность двигателя определится произведением тока двигателя на напряжение сети , а выходная мощность определяется произведением механического момента на валу на угловую частоту вращения, выраженную в радианах в секунду .
В том случае, когда испытателя интересуют величина мощностей отдельных видов потерь, проводятся следующие измерения:
измеряется сопротивление обмотки возбуждения при номинальном токе обмотки;
измеряется сопротивление якорной цепи при номинальном токе якоря;
измеряется механическая мощность на валу отключенной от сети машины, якорь которой приводится во вращение другим посторонним двигателем;
измерение мощности потерь магнитопровода (при известных значениях других видов потерь) производится путем измерения мощности, потребляемой двигателем в режиме холостого хода Р10 . Мощность потерь в стали в этом случае определится из формулы .
