6.21. Двигатели со специальной роторной обмоткой и улучшенными пусковыми характеристиками
Основным недостатком асинхронных двигателей является малая величина механического момента на его валу, в момент пуска равная 1,1…1,3 номинального момента.

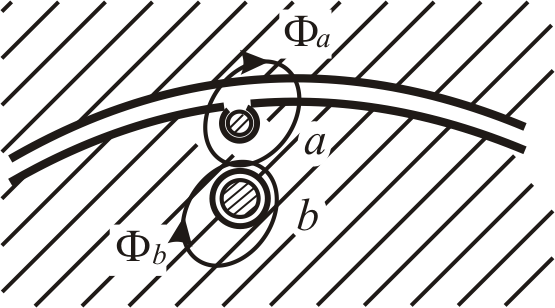

Рис. 6.48
На рис. 6.48 проводник « » обмотки ротора в виде двойного беличьего колеса имеет меньшее сечение, чем проводник . Активное сопротивление проводника « » в 45 раз больше. Часть магнитного потока этого проводника, расположенного в открытом пазу, замыкается через воздушный зазор по статору. Магнитный поток внутреннего проводника « » замыкается практически по магнитопроводу ротора.
Таким образом, эффективное активное сопротивление внешнего проводника больше, а его индуктивность меньше, чем соответствующие параметры внутреннего проводника « ». Кроме обмотки ротора, называемой «двойным беличьим» колесом, для улучшения механических характеристик используют обмотки роторов с углубленными пазами (рис. 6.49).

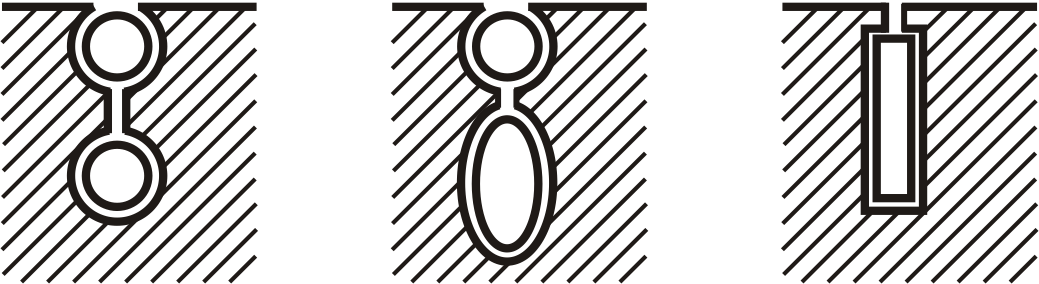

Рис. 6.49
На этом рисунке представлены различные формы пазов роторов асинхронных двигателей. Физические процессы, происходящие в роторе с углубленными пазами, аналогичны вышеописанным процессам.
В момент пуска двигателя, когда ротор еще не вращается ( ), частота тока обмотки ротора равняется частоте сети. В этом случае полное сопротивление внутренней обмотки определяется большим реактивным индуктивным сопротивлением. В это же время полное сопротивление внешней обмотки определяется в основном резистивным сопротивлением.
Ток внутренней обмотки реактивный и не участвует в создании механического момента. Ток внешней обмотки создает большой пусковой момент. При увеличении частоты вращения частота токов обмоток уменьшается, и влияние реактивного индуктивного сопротивления внутренней обмотки на распределение токов тоже уменьшается. При номинальной частоте вращения большая часть суммарного тока ротора проходит по внутренней обмотке и результирующее сопротивление ротора мало.

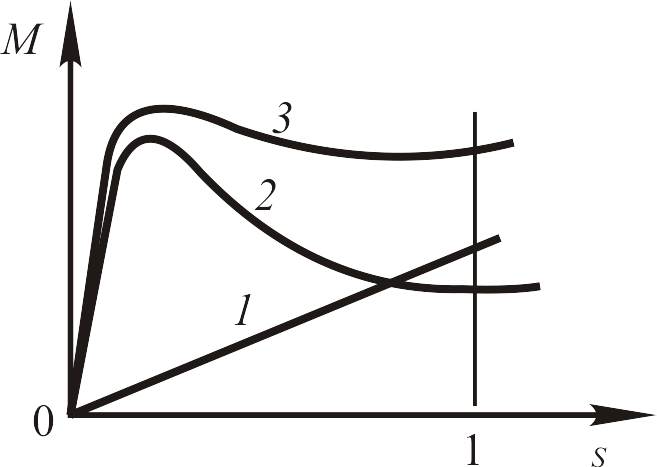

Рис. 6.50
Двигатели с углубленными пазами проще в изготовлении, чем двигатели с двойным беличьим колесом.
