2.9. Магнитное поле нагруженной машины постоянного тока. Реакция якоря
В машинах, работающих в режиме холостого хода, магнитное поле создается только намагничивающей силой обмоток главных полюсов. При этом поле симметрично относительно оси симметрии машины ОО', и линия, проходящая через точки воздушного зазора, в которых индукция равна нулю NN', совпадает с осью симметрии машины. Первую линию называют геометрической нейтралью, а вторую линию магнитной нейтралью. И говорят о том, что в ненагруженной машине магнитная нейтраль NN' совпадает с геометрической нейтралью ОО'.
В том же случае, когда электромагнитная мощность не равняется нулю, ток обмотки якоря не равен нулю. Магнитное поле машины так же, как величина магнитного потока и распределение индукции в зазоре, зависит не только от намагничивающей силы обмоток главных полюсов, но и от намагничивающей силы обмотки якоря, которая создает свою составляющую магнитного потока.
На рис. 2.24, а магнитное поле, созданное обмотками возбуждения главных полюсов, представлено сплошными силовыми линиями, проходящими в основном по статору машины, главным полюсам, зазору и магнитной цепи ротора. Магнитное поле, образованное обмоткой якоря при направлении тока, указанном на рисунке пунктирными линиями, сосредоточено в основном в башмаках главных полюсов, воздушном зазоре и внешней части якоря. Оно представлено пунктирными силовыми линиями под северным и южным полюсами.
Очевидно то, что под левым краем северного полюса и под правым краем южного полюса силовые линии магнитных полей противоположны, тогда как под другими краями полюсов совпадают.

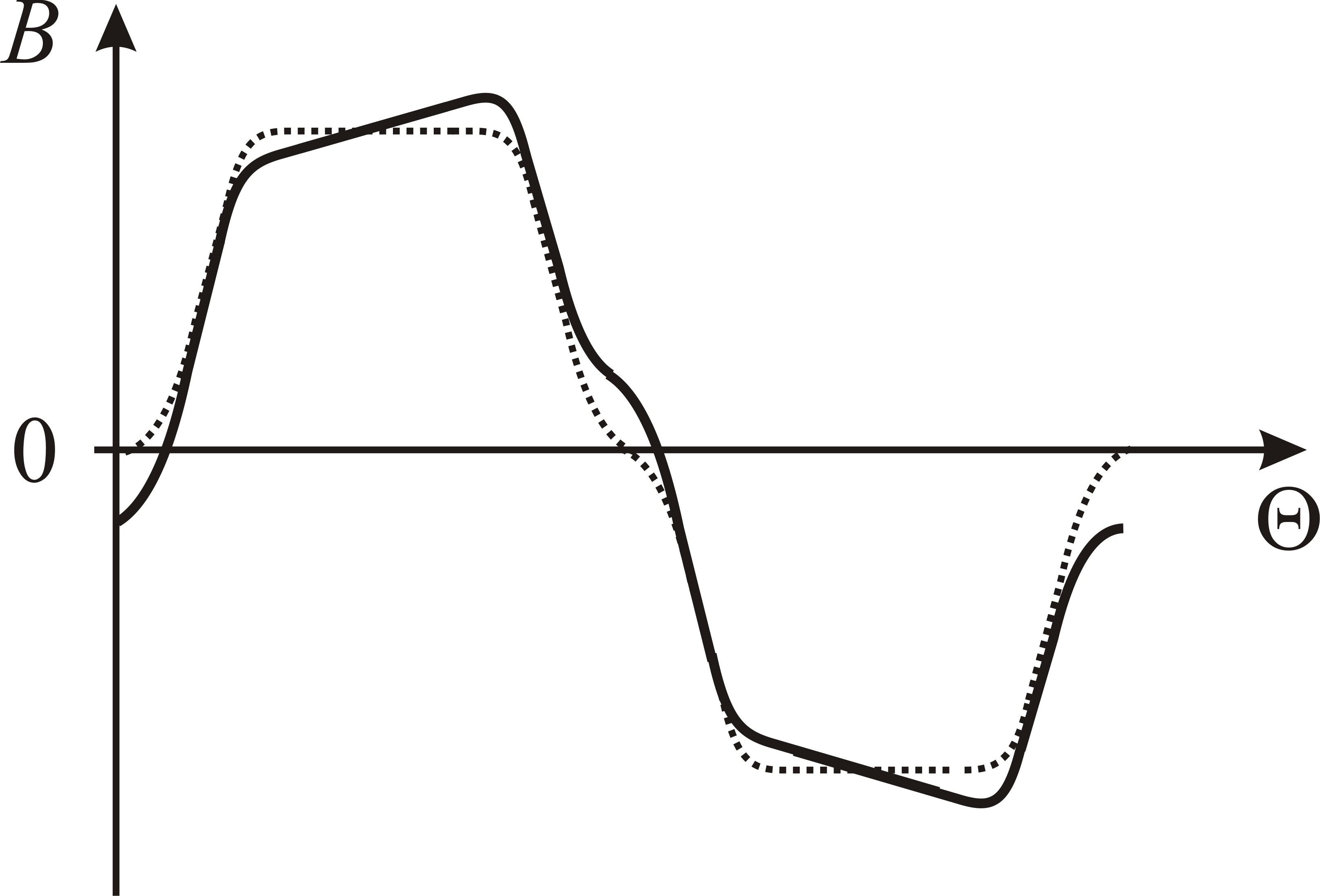

Рис. 2.25
Распределение индукции магнитного поля в зазоре машины изображено на рис. 2.25, где пунктиром представлен график распределения индукции в зазоре машины, работающей в режиме холостого хода, а сплошной в зазоре нагруженной машины.
Смещение магнитной нейтрали в нагруженной машине осложняет условия переключения якорной обмотки щеточно-коллекторным устройством и приводит к искрению на коллекторе, поэтому щетки желательно располагать на магнитной нейтрали (см. рис. 2.25). Более подробно это явление будет рассмотрено ниже.
Рис. 2.26
Напряженность магнитного поля в левой части полюсного башмака увеличивается на , а под правой частью уменьшается на ту же величину. Машины постоянного тока проектируются обычно таким образом, что в режиме холостого хода создается такая напряженность магнитного поля Hн, при которой создается номинальное значение индукции Bн . Рабочая точка А на кривой намагничивания находится в зоне перегиба, как показано на рис. 2.26.
Приращение намагничивающей силы на величину дает увеличение индукции под правой стороной полюса на . Уменьшение намагничивающей силы на ту же величину под левой стороной полюса приводит к уменьшению индукции поля на . Из рисунка следует то, что . Приращение индукции под правой стороной полюса не компенсирует уменьшение индукции в левой части полюса. Результирующий же магнитный поток нагруженной машины будет меньше, чем магнитный поток той же машины, работающей в режиме холостого хода.
Таким образом, прохождение тока в обмотке якоря приводит, с одной стороны, к искажению магнитного поля, при котором магнитная нейтраль смещается с геометрической нейтрали, а с другой стороны к уменьшению (ослаблению) результирующего магнитного потока этой машины.
