6.8. Векторная диаграмма асинхронного двигателя
Для построения векторной диаграммы необходимо определить ток ротора. ЭДС ротора была определена ранее. Полное сопротивление обмотки ротора составляется из активного сопротивления обмотки и индуктивного сопротивления . Сопротивление ротора, таким образом
,
где , , .
Из ранее полученных соотношений . Следовательно,
.
При неподвижном роторе скольжение равно единице ( ), и ток неподвижного ротора будет равен
.
Для подаваемого на статор напряжения ЭДС ротора определяется падением напряжения
; .
Учитывая введенное понятие тока ротора, приведенного к статорной обмотке:
,
где .
Рис. 6.25
Векторная диаграмма напряжений ротора построена в соответствии с уравнением
.
Реактивное сопротивление ротора, обусловленное индуктивностью рассеяния, является величиной положительной, поэтому ток заторможенного ротора отстает от ЭДС на угол . Ток статорной обмотки может быть представлен векторной суммой тока холостого хода и тока ротора, приведенного к обмотке статора , взятого со знаком минус. Коэффициентом приведения тока обмотки ротора к обмотке статора является отношение , где и есть количество витков обмотки статора и ротора, а коэффициен-ты и , всегда меньшие единицы, зависят от способа намотки обмоток статора и ротора соответственно.
Векторная диаграмма напряжений статорной обмотки построена по уравнению
.
Вектор падения напряжения на сопротивлении обмотки статора совпадает с током по фазе, а вектор падения напряжения на реактивном сопротивлении рассеяния опережает вектор тока на 90 .
Приведенная диаграмма построена для одной из фазных обмоток.
Из диаграммы следует, что асинхронный двигатель с короткозамкнутым ротором может рассматриваться как трансформатор с короткозамкнутыми выходными обмотками.
Построение векторной диаграммы работающего двигателя затруднено, так как частота тока статора отлична от частоты тока ротора. В этом случае возможно построение отдельно векторной диаграммы напряжений статора (рис. 6.26) и векторной диаграммы ротора (рис. 6.27).
Рис. 6.26 Рис. 6.27
В качестве базового можно использовать вектор магнитного потока, так как относительно статора он вращается со скоростью, определенной частотой тока статора, а относительно ротора частота его вращения совпадает с частотой тока ротора. Относительно обмотки статора магнитный поток изменяется синусоидально во времени с частотой , а относительно ротора с частотой .
Приведенные векторные диаграммы статорной и роторной цепи построены в соответствии с формулами
, ,
, .
Ток ротора выражается через параметры вторичной обмотки следующим образом:
.
Уравнение показывает, что величину тока ротора можно выразить через электродвижущую силу неподвижного ротора, имеющую частоту , но в этом случае реальное активное сопротивление ротора необходимо заменить сопротивлением . Эту величину можно рассматривать как сумму реального сопротивления обмотки ротора и некоторого дополнительного сопротивле- ния , величина которого зависит от и скольжения
.

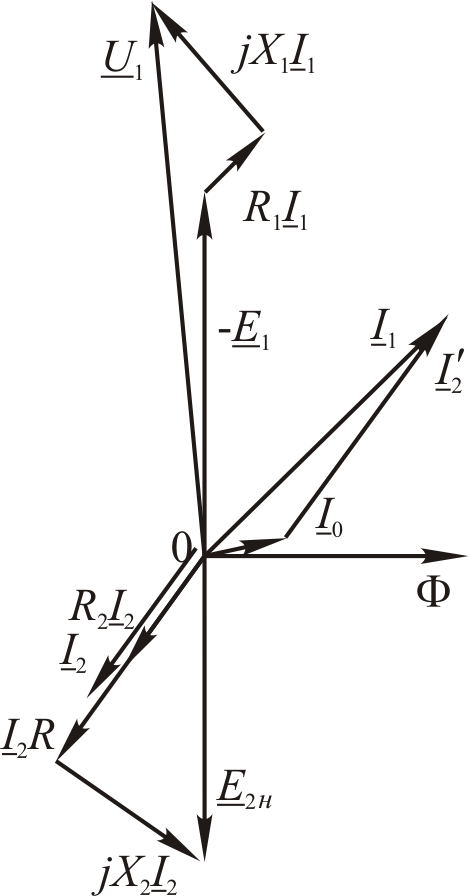

Рис. 6.28
.
Таким образом, учитывая полученные соотношения, мы можем построить общую векторную диаграмму обеих цепей машины лишь для воображаемого неподвижного ротора, нагруженного на сопротивление (рис. 6.28) в соответствии с уравнениями
;
и .
