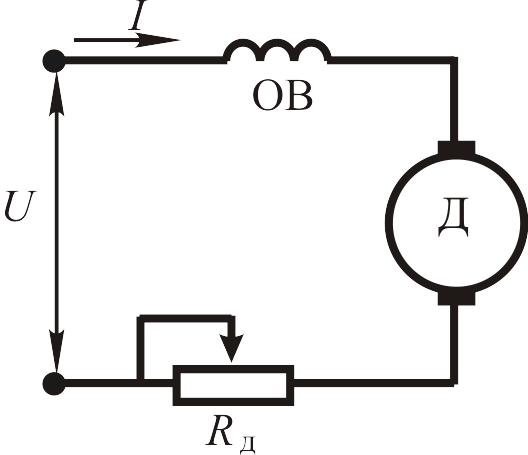

3.4.2. Характеристики двигателей с последовательным возбуждением
Рис.
3.8
Ток якоря двигателя одновременно является и током возбуждения, так как обмотка возбуждения ОВ включена последовательно с якорем. Сопротивление обмотки возбуждения достаточно мало, так как при больших токах якоря намагничивающая сила, достаточная для создания номинального магнитного потока и номинальной индукции в зазоре, достигается малым количеством витков провода большого сечения. Катушки возбуждения располагаются на главных полюсах машины. Последовательно с якорем может быть включен дополнительный реостат , который может использоваться для ограничения пускового тока двигателя.
Скоростная характеристика
Естественная скоростная характеристика двигателей последовательного возбуждения выражается зависимостью при U = Uн = const. При отсутствии дополнительного реостата в цепи якоря двигателя сопротивление цепи определяется суммой сопротивления якоря и обмотки возбуждения , которые достаточно малы. Скоростная характеристика описывается таким же уравнением, каким описывается скоростная характеристика двигателя с независимым возбуждением
.
Отличие заключается в том, что магнитный поток машины Ф создается током якоря I в соответствии с кривой намагничивания магнитной цепи машины. Для упрощения анализа предположим, что магнитный поток машины пропорционален току обмотки возбуждения, то есть току якоря . Тогда , где k – коэффициент пропорциональности.
Заменив магнитный поток в уравнении скоростной характеристики, получим уравнение:
.

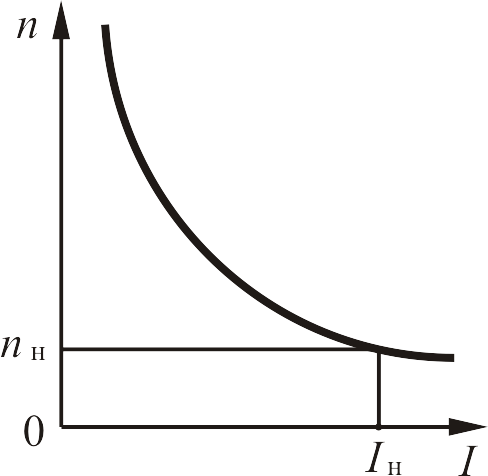

График скоростной характеристики представлен на рис. 3.9.
Рис. 3.9
Из полученной характеристики следует, что в режиме холостого хода, т. е. при токах якоря, близких нулю, частота вращения якоря в несколько раз превышает номинальное значение, а при стремлении тока якоря к нулю частота вращения стремится к бесконечности (ток якоря в первом слагаемом полученного выражения входит в знаменатель). Если считать формулу справедливой для весьма больших токов якоря, то можно сделать предположение, что . Полученное уравнение позволяет получить значение силы тока I, при котором частота вращения якоря будет равняться нулю. У реальных двигателей последовательного возбуждения при определенных значениях тока магнитопровод машины входит в насыщение, и магнитный поток машины изменяется незначительно при значительных изменениях тока.
Характеристика показывает, что изменение тока якоря двигателя в области малых значений приводит к значительным изменениям частоты вращения.
Характеристика механического момента
Рассмотрим характеристику момента двигателя постоянного тока с последовательным возбуждением. , при U = U н = const.
Как уже показано, . Если магнитная цепь машины не насыщена, магнитный поток пропорционален току якоря , а электромагнитный момент М будет пропорционален квадрату тока якоря .
Полученная формула с математической точки зрения представляет собой параболу (кривая 1 на рис. 3.10). Реальная характеристика проходит ниже теоретической (кривая 2 на рис. 3.10), так как из-за насыщения магнитной цепи машины магнитный поток не пропорционален току обмотки возбуждения или току якоря в рассматриваемом случае.
Рис. 3.10
Характеристика момента двигателя постоянного тока с последовательным возбуждением представлена на рисунке 3.10.

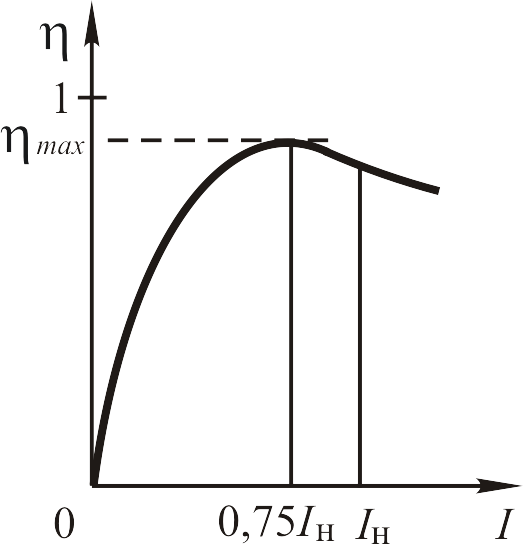

КПД двигателя последовательного возбуждения
Формула, определяющая зависимость КПД двигателя от тока якоря, для всех двигателей постоянного тока одинакова и не зависит от способа возбуждения. У двигателей последовательного возбуждения при изменении тока якоря механические потери и потери в стали машины практически не зависят от тока Iя . Потери же в обмотке возбуждения и в цепи якоря пропорциональны квадрату тока якоря. КПД достигает максимального значения (рис. 3.11) при таких значениях тока, когда сумма потерь в стали и механических потерь равна сумме потерь в обмотке возбуждения и цепи якоря.
Рис. 3.11
При номинальном токе КПД двигателя несколько меньше максимального значения.

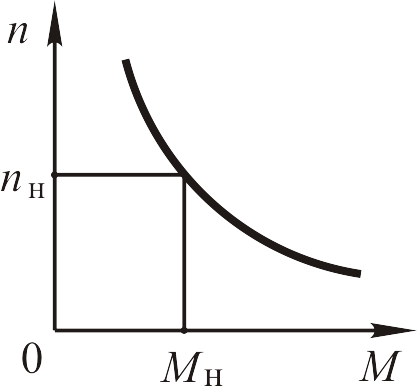

Механическая характеристика двигателя последовательного возбуждения
Естественная механическая характеристика двигателя последовательного возбуждения, т. е. зависимость частоты вращения от механического момента на валу двигателя , рассматривается при постоянном напряжении питания, равном номинальному напряжению U = Uн = const. Если магнитная цепь машины не насыщена, как уже утверждалось, магнитный поток пропорционален току якоря, т. е. , и механический момент пропорционален квадрату тока . Ток якоря в этом случае равен
,
а частота вращения
.
Или .
Подставив вместо тока его выражение через механический момент, получаем
.
Обозначим и ,
получаем .
Полученное уравнение представляет собой гиперболу, пересекающую ось моментов в точке .
Так как или .
Пусковой момент таких двигателей в десятки раз больше номинального момента двигателя.
Рис.
3.12
В режиме холостого хода частота вращения стремится к бесконечности. Это следует из аналитического выражения механической характеристики при М → 0.
У реальных двигателей последовательного возбуждения частота вращения якоря в режиме холостого хода может в несколько раз превышать номинальную частоту вращения. Такое превышение опасно и может привести к разрушению машины. По этой причине двигатели последовательного возбуждения эксплуатируются в условиях постоянной механической нагрузки, не допускающей режима холостого хода. Такой тип механической характеристики относят к мягким механическим характеристикам, т. е. к таким механическим характеристикам, которые предполагают значительное изменение скорости вращения при изменении момента на валу двигателя.
