5.12. Специальные трансформаторы
5.12.1. Автотрансформаторы
Конструкцию трансформатора классического вида с двумя изолированными обмотками можно упростить. Поскольку магнитный поток магнитопровода наводит в первичной обмотке ЭДС, равное напряжению, подведенному к этой обмотке, а обмотка имеет определенное количество витков, то всегда можно определить напряжение, наведенное в одном витке обмотки. С другой стороны, между двумя точками обмотки заключено такое количество витков, в которых будет наводиться ЭДС, пропорциональная этому количеству витков и равная необходимому для использования напряжению. Следовательно, если допустить наличие гальванической связи между первичными и вторичными электрическими цепями трансформатора, то необходимость в использовании вторичной обмотки отпадает. Полученное таким образом устройство получило название «автотрансформатор». Схематическое изображение автотрансформатора представлено на рис. 5.33.
Рис. 5.33
Напряжения, токи и количество витков автотрансформаторов имеют примерно такую же связь между собой, как и у трансформаторов .
В части обмотки (см. рис. 5.33) проходят два тока и . Пренебрегая током намагничивания и учитывая фазовый сдвиг между токами и , можно предположить, что ток общей части обмотки равен разности токов , если автотрансформатор является понижающим.
Если коэффициент трансформации близок к единице, то первичный и вторичный токи имеют один и тот же порядок и их разность имеет малую величину относительно каждого из них. В этом случае следует заметить, намагничивающий ток имеет тот же порядок, что и разность . Учитывая это, общую часть обмотки можно изготовить с таким же количеством витков, но проводом меньшего диаметра с расчетом на прохождение разностного тока . Сердечник автотрансформатора может быть выбран с меньшей массой.
С увеличением коэффициента трансформации эти выгоды теряются, а общую часть обмотки приходится изготавливать проводом большего сечения из расчета прохождения второго тока. Большего сечения должен быть и провод первичной обмотки.
Основным недостатком автотрансформатора является наличие гальванической связи обмоток. Последнее не позволяет использовать автотрансформаторы в распределительной сети, так как остается возможным поражение потребителей высоким первичным напряжением. Поэтому в сетях электропитания используются обычные трансформаторы, позволяющие надежно изолировать первичную и вторичную обмотки.

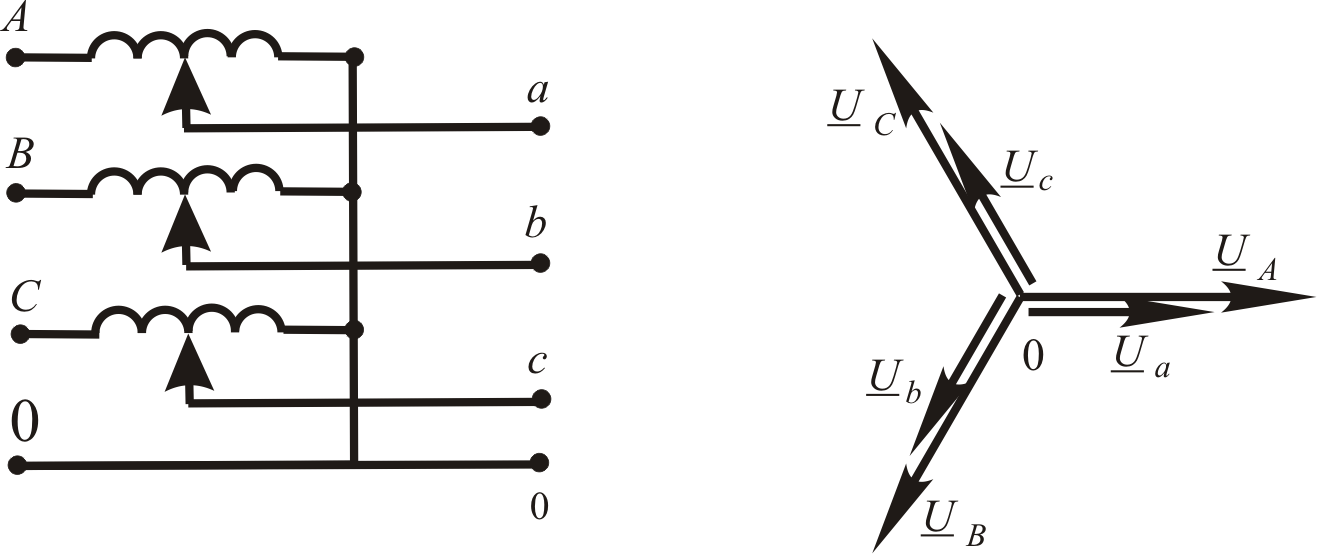

Трехфазные автотрансформаторы обычно изготавливаются исходя из системы соединения «звезда – звезда» (рис. 5.34). В этом случае имеется возможность глубокого регулирования выходного напряжения. Выходное и входное напряжения в этом случае совпадают по фазе.
Рис. 5.34

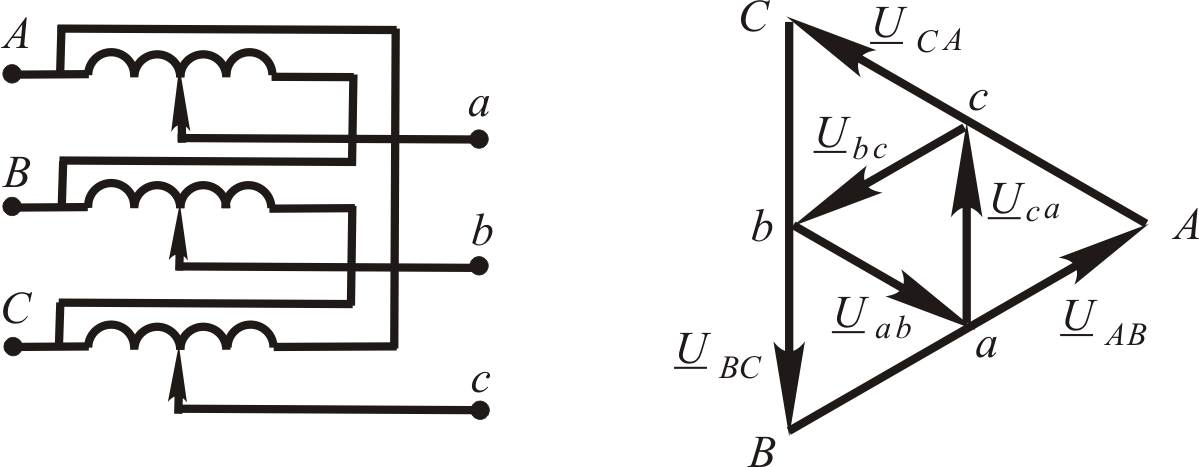

Весьма интересно соединение обмотки автотрансформатора «треугольником» (рис. 5.35). При изменении положения подвижных контактов автотрансформатора точки a, b, c (см. векторную диаграмму рис. 5.35) «скользят» по векторам линейных входных напряжений.
Рис. 5.35
Точка a, например, пройдет из точки A в точку B. Точка b из точки B перейдет в точку C. Как следует из векторной диаграммы, выходные напряжения могут быть изменены от входного напряжения до напряжения, вдвое меньшего входного. Однако такой автотрансформатор позволяет в широких пределах (до 180 градусов) изменять начальную фазу выходных напряжений. Это весьма важное свойство используется при фазовом управлении.
