Общие вопросы машин постоянного тока
2.1. Принцип действия машин постоянного тока
Электрическими машинами постоянного тока называют электромеханические устройства, которые преобразуют механическую энергию в электрическую энергию постоянного тока (режим генератора) или электрическую энергию постоянного тока в механическую энергию (режим двигателя).
Изучение машин постоянного тока удобно начинать с рассмотрения принципа действия простейшей машины переменного тока.

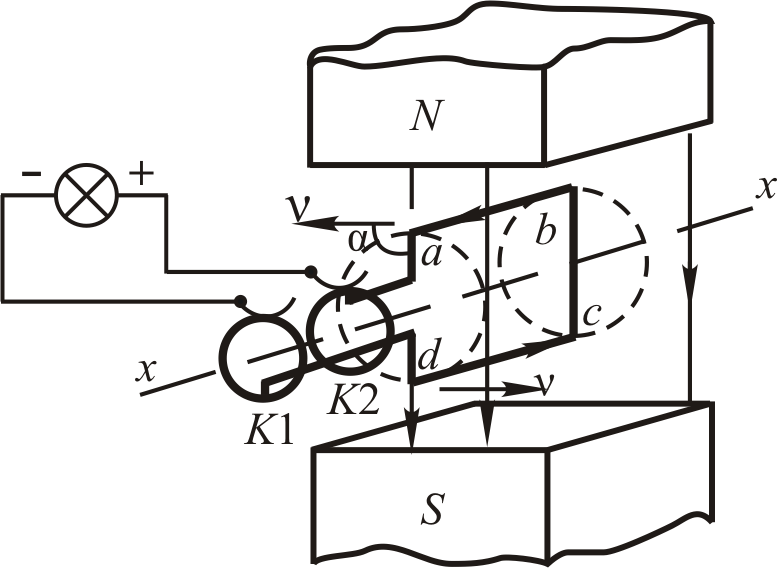

На рис. 2.1 схематично показана конструкция машины, магнитная цепь которой состоит из двух полюсов постоянного магнита N и S, предназначенных для создания магнитного поля. Силовые линии этого магнитного поля направлены от северного полюса N к южному полюсу S.
Рис. 2.1
В магнитном поле находится барабан, на поверхности которого расположен виток проводника abcd. Активные стороны витка ab и cd проходят по образующей барабана. Выводы витка соединены с контактными кольцами и , зафиксированными на валу барабана.
Заставим вращаться барабан с помощью внешнего источника механической энергии с постоянной скоростью против часовой стрелки. В соответствии с законом электромагнитной индукции, сформулированным Фарадеем, в проводнике, движущемся в равномерном магнитном поле под углом , к силовым линиям, наводится ЭДС, величина которой определится уравнением , где e – мгновенное значение электродвижущей силы; l длина проводника; B индукция магнитного поля; v – линейная скорость перемещения проводника; угол между вектором скорости и вектором индукции магнитного поля.
Направление электродвижущей силы определяется по правилу правой руки. Применяя это правило к проводнику ab, мы видим, что в рассматриваемом случае ЭДС направлена к нам, а в проводнике dc от нас. Результирующая ЭДС витка определится суммой электродвижущих сил проводников ab и dc.
Если барабан, радиус которого равен r, вращается со скоростью n (об/мин), тогда линейная скорость перемещения проводника может быть определена с помощью уравнения
,
где (1/с), (м/с).
Для случая вращательного движения:
,
где Ω угловая или циклическая скорость вращения витка; r радиус барабана.
Подставляя в выражение для определения ЭДС полученные значения скорости и угла , получим для одного из проводников:
.
ЭДС двух последовательно соединенных проводников (ab и dc) будет в два раза больше
, или , .
Так как произведение является площадью витка, то максимальное значение магнитного потока, пронизывающего этот виток будет равен: .
Откуда получим уравнение для определения ЭДС
.
Рис.
2.2
Частота электродвижущей силы определяется следующим образом. Отрезок времени, в течение которого совершается одно полное колебание синусоидальной функции, называется периодом. В то же время за одно полное колебание фаза синусоидальной функции изменяется на радиан. Тогда , а . , .
Максимальное значение ЭДС или амплитуда электродвижущей силы
.
Мгновенное значение ЭДС будет выражено уравнением
.
Рассматриваемая машина имеет одну пару полюсов. В этом случае за один оборот якоря машины ЭДС совершит один полный цикл изменения, равный полному периоду. На практике имеются машины с двумя, тремя и большим количеством пар полюсов. Если машина имеет p пар полюсов, то за один оборот барабана ЭДС изменится p раз и будет иметь частоту в p раз больше.
Так как скорость вращения рамки и частота электродвижущей силы не равны между собой, введем понятие угловой частоты .
Тогда , следовательно, и .
Действующее значение ЭДС одного витка
.
Если рамка, расположенная на барабане, имеет N витков, тогда действующее значение ЭДС будет равно .
Рассмотренная машина генерирует синусоидальную ЭДС. Для получения ЭДС, полярность которой не изменялась бы во времени, необходим выпрямитель, т. е. устройство, преобразующее переменную ЭДС в однополярную. Роль такого преобразователя в машинах постоянного тока играет коллектор. Принцип действия коллектора легко понять из рис. 2.3.

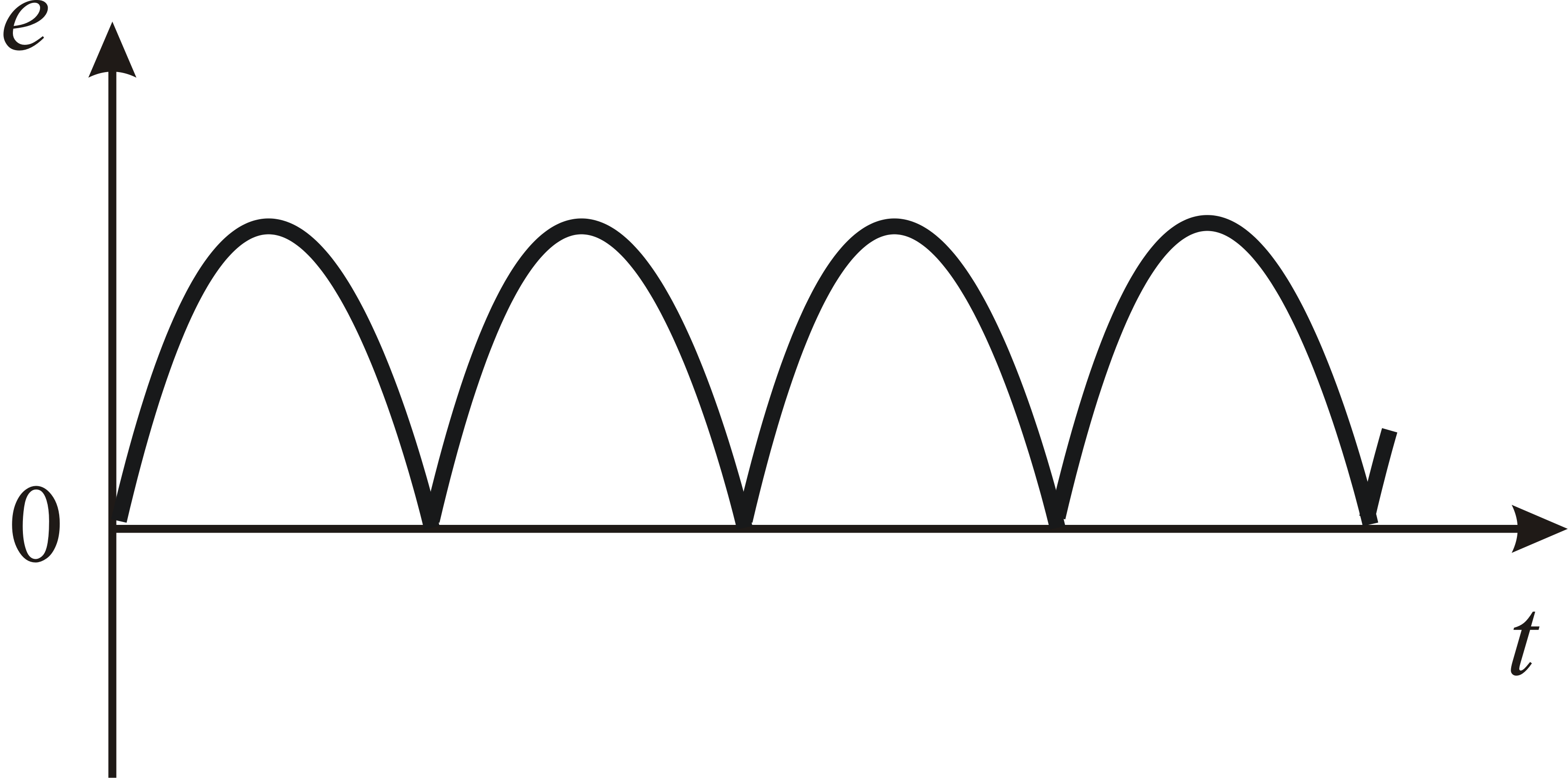

Рис. 2.3
Рис. 2.4
Позже будет сказано о том, что постоянное напряжение с меньшими пульсациями получают путем увеличения количества секций обмотки якоря электрической машины.
Барабан с расположенными на нем проводниками и коллектором в машинах принято называть якорем.
Принцип действия машин постоянного тока мы рассмотрели на примере генератора постоянного тока. Однако эти машины обладают свойством обратимости, т. е. одна и та же машина постоянного тока может работать как в режиме генератора, так и в режиме двигателя. Если к зажимам генератора постоянного тока подвести постоянное напряжение, то якорь такой машины начнет вращаться, преобразуя энергию постоянного тока в механическую энергию.
