2.3. Поперечний масштаб
Поперечний масштаб є самим точним, а тому його постійно використовують в інженерних розрахунках. Будують лінійку поперечного масштабу наступним чином. На відрізку CD будують декілька основ масштабу а рівних 2 см (рис. 10).
В точках фіксації основ встановлюють перпендикуляри і підписують 0, 2, 4, 6, і 8. Одну основу зліва від підписаного 0 лінійки ділять на 10 рівних поділок і отримують десяті частини основи. Для того, щоб отримати соті частини основи необхідно одну десяту частину поділити на 10 частин. Це досягається тим, що проводять десять ліній паралельних між собою і лінії CD та на однакових відстанях одна від другої. На верхній лінії від

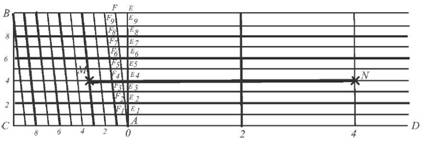

Рис.10. Лінійка поперечного масштабу
перпендикуляру з підписом 0 відкладаємо величину відрізка рівного 0,1 частини основи. В нашому випадку таким відрізком буде FE. Точку F сполучають з точкою А і отримують трансверсаль AF. Через нанесені точки ділення на 10 частин відрізків CA і BF проводять паралельні лінії трансверсалі AF. Утворений прямокутний трикутник AEF поділений на 10 частин і кожна така частина є 0,01 вибраної основи. Таким чином відрізки відповідають сотим основі наступні: F1E1 = 0,01 CA; F4E4 = 0,04 CA; F7E7 = 0,07 CA; F2E2 = 0,02 CA; F5E5 = 0,05 CA; FgE8 = 0,08 CA; F3E2 = 0,03 CA; FfE6 = 0,06 CA; F9E9 = 0,09 CA. Для вимірювання віддалей між двома точками на топографічній карті поступають наступним чином. Одну ніжку вимірника ставлять в центр однієї точки, а другу ніжку вимірника ставлять в центр другої точки та не змінюючи розхилу вимірника кладуть його на лінію CD лінійки поперечного масштабу так, щоб одна ніжка співпала з перпендикуляром основи, а друга була обов'язково в районі десятих ділень основи. Пересувають розхил вимірника вверх і паралельно лінії CD так, щоб ніжка вимірника співпала з трансверсалю. Після цього рахують цілі основи, які відділяють комою і після коми записують кількість десятих та сотих. Досвідчені виконавці на око визначають тисячні долі основ.
Наприклад, в нашому випадку між точками M і N на топографічному плані масштабу 1:5000 лінійці поперечного масштабу відповідає 2,34 основ (рис. 10). Оскільки основа має
довжину 2 см, то її на місцевості буде відповідати 100 м. Щоб визначити скільки буде метрів між точками M і N на місцевості необхідно 2,34x100 м = 234 м. Згідно правилу віддаль визначають шляхом множення кількості основ на кількість метрів в одній основі, Таким чином відрізок MN приведений на лінійці поперечного масштабу для планів і карт різних масштабів буде відповідати різним віддалям (рис. 10). Наприклад, для нижче приведених масштабів віддалі, становлять:
1:500 відповідно 10 м x2,34 = 23,4 м;
1:1000 відповідно 20 м x2,34 =46,8 м;
1:2000 відповідно 40 м x2,34 = 93,60 м;
1:5000 відповідно 100 м x2,34 = 234 м;
1:10 000 відповідно 200 м x2,34 = 468 м;
1:25000 відповідно 500 м x2,34 = 1170 м.
2.4. Точність масштабу
В геодезичній практиці часто ставлять питання, а з якою точністю виконані виміри? Очевидно точність масштабу це відстань на місцевості яка відповідає довжині відстані найменшого відрізка, який людина може розпізнати на топографічному плані, або карті відповідного масштабу
Відомо, що на плані можна розпізнати неозброєним оком відрізок довжиною 0,1 мм. Такий відрізок відповідає уколу зробленого гострою голкою на аркуші паперу. Тому довжина горизонтального прокладення лінії місцевості, яка відповідає на карті даного масштабу 0,1 мм, називається точністю масштабу. Так, точність масштабів 1:500, 1:1000, 1:2 000 і 1:5 000 дорівнює відповідно 0,05 м, 0,1 м, 0,2 м і 0,5 м.
