19.2. Польове трасування об'єктів лінійних споруд
Проект траси, розроблений в камеральних умовах, виноситься в натуру за даними прив'язки вершин кутів повороту до пунктів геодезичної основи, або до найближчих чітких контурів. Вихідні елементи для прив'язки осі лінійної споруди найчастіше отримують графічно.
Польове трасування починають з рекогностування місцевості. Трасування виконують невеликими ділянками в залежності від просування вишукувальних робіт.
Коли визначені в натурі положення сусідніх кутів повороту, то встановлюють в створі ряд віх, обстежують визначений напрямок, особливо перешкоди через водотоки і яри, перетин існуючих магістралей і інші складні місця. Інколи доводиться дещо зміщувати провішену лінію і пересувати кути повороту, щоб більш зручно розмістити елементи плану і профілю траси та забезпечити мінімальний об'єм будівельних робіт. Кінцеве положення вершин кутів повороту закріплюють на місцевості.
Лінійними називаються інженерні споруди, які мають значну довжину і займають вузьку смугу земельної ділянки. До таких споруд відносяться залізні і автомобільні дороги, лінії підземних магістралей і т. ін.
Для складання креслень проекту такої споруди необхідно мати висоти точок земної поверхні по осі майбутньої споруди в границях вузької смуги. Інакше кажучи, потрібно мати поздовжній і поперечний профілі по осі споруди та горизонтальний план смуги.
Для отримання таких документів, як основи для будівництва споруд, виконують наступні роботи:
1) підготовка осі споруди для нівелювання, тобто закріплення її на місцевості, розмічування пікетажу за віссю траси і поперечниками;
горизонтальне знімання місцевості в границях смуги;
нівелювання за поздовжньою віссю і поперечниками;
обробка польових матеріалів, складання поздовжніх і
поперечних профілів.
Перераховані роботи починають виконувати із заготовки відповідних знаків для закріплення точок на місцевості, наприклад, дерев'яних стовпів, на яких пишуть номери олійною фарбою і доставляють їх відповідним транспортом на об'єкт (рис. 130).
Під час проведення рекогностування місцевості, одночасно з'ясовують зручні місця для виконання відповідних вимірювань.
Рекогностування (від лат. recognosco - оглядати або обдивлятися) - оглядання і обстеження місцевості з метою уточнення проекту виконання геодезичних робіт. Уточняють місцезнаходження точок геодезичного обґрунтування, перевіряють взаємну видимість між сусідніми точками і умови для проведення вимірювань.
Рис.130. Доставка дерев'яних стовпів на об'єкт для закріплення точок

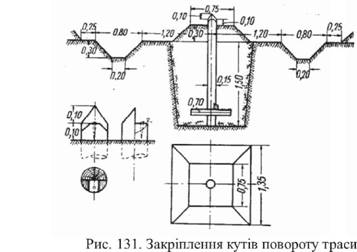

Одночасно з рекогностуванням на місцевості закріпляють точки по осі споруди: початок, кінець, і кути повороту. Точки закріплюють дерев'яними, залізобетонними стовпами, металевими трубами, або дерев'яними кілочками чи металевими стержнями (рис. 131).
В плановому відношенні точки прив'язують до місцевих предметів і на кожну точку складають абрис. При прив'язці віддаль вимірюють з точністю до 0.01м. На абрисі точка 3 прив'язана до стовпа електромережі і житлового будинку № 34 (рис.132).
Якщо вісь споруди проходить в складних географічних умовах і по своїй величині досить довга, то її переносять в натуру геодезичним методом. По такій осі прокладають теодолітний хід і визначають прямокутні координати закріплених точок. Одержані координати порівнюють з проектними координатами і визначають відхилення. Якщо ці відхилення не перевищують 2 м, то вважають що вісь закріплена на місцевості вірно. Коли це відхилення більше 2 м, то вісь переносять в натуру заново.
Кути повороту траси визначають, як доповнення до 1800 правого кута за ходом, при повороті лінії вправо за формулою
q>„p=180°-fii.
При повороті лінії вліво кут повороту траси обчислюють за формулою
Фше= P2 - 180° (172)
Одночасно з вимірюванням кутів визначають прямі і зворотні румби сторін траси. На прямих ділянках великої довжини (500 - 800 м) встановлюють створні точки, які не повинні відхилятися від створної лінії більше ніж на 1'.
Лінійні вимірювання. Вимірювання довжин ліній між точками повороту траси виконуються одночасно з кутовими вимірами. За результатами кутових і лінійних вимірів обчислюють прямокутні координати вершин кутів повороту траси. При ухилах місцевості більше 20 в дожини ліній вводять поправки за ухил (із знаком "мінус"). В залежності від умов місцевості граничну відносну похибку вимірювання довжин ліній допускають 1:1000 - 1:2000. Довжини ліній вимірюють стальною стрічкою, або світловіддалеміром.
