4.7. Умовні знаки на топографічних картах
Топографічна карта є надійним способом збереження інформації про існуючий стан споруд і ситуації даної місцевості. Для того, щоб не перевантажувати карту відповідною інформацією, то споруди і ситуацію на картах зображають умовними знаками. Такі знаки повинні сприяти легкому читанню карти і давати ясне уявлення про насиченість ситуацією місцевості. Тому вони повинні бути наглядними і відображати характер зображених предметів, та бути єдиними для всіх топографічних карт.
Умовні знаки поділяють на три основних групи: контурні, немасштабні і пояснюючі.

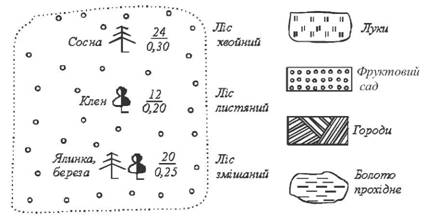

Контурні умовні знаки використовують для зображення місцевих предметів, які вираженні в масштабі карти і зберігають подібність контурів предметів та їх орієнтування (рис.35).
Рис.35. Контурні умовні знаки

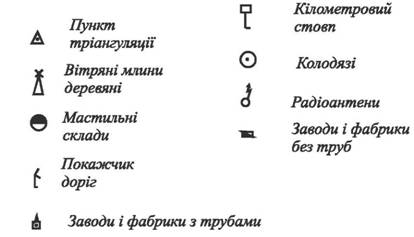

Немасштабні умовні знаки це знаки, які не зображуються в масштабі карти (рис.36).
За цими знаками неможливо визначити істинні розміри існуючих предметів. Немасштабні умовні знаки наносять на карту за відповідними координатами. Кожен знак має точку, яка відповідає положенню предмета на місцевості. В одних знаках вона розташована в центрі знака (пункти тріангуляції, колодязі, склади мастил, заводи і фабрики без труб і т.д.); в інших така точка розташована в середині основи (млини вітряні, дерев'яні і кам'яні, пам'ятники тощо); у
вершині прямого кута в основі знака; (кілометрові стовпи, покажчик доріг вітряні двигуни тощо); в центрі нижньої частини знака (заводи з трубами, радіоантени, будівлі баштового типу тощо).
Рис. 36. Немасштабні умовні знаки
Зустрічаються умовні знаки, які на топографічних планах крупного масштабу зображаються контурним умовним знаком, а на картах мілкого масштабу зображаються немасштабним умовним знаком.
Існують об'єкти, споруди, види ситуації, які мають велику протяжність і малу ширину (залізниці і автомобільні дороги, річки та їх притоки, границі, огорожі тощо). На топографічних планах або картах довжина зображується в масштабі, а ширина не в масштабі. Такі умовні знаки інколи виділяють в окрему групу і називають лінійними умовними знаками.
Пояснюючі умовні знаки використовують для додаткової характеристики зображених предметів місцевості на карті. Наприклад, ширина і матеріал дорожнього покриття, довжина і тонажність мостів, число дворів в населеному пункті, глибина і характер ґрунту броду, напрямок і швидкість течії річки, знаки порід лісу. Різноманітні написи на картах також відносяться до пояснюючих знаків, кожен з яких виконується встановленим
шрифтом і буквами певного розміру.
Топографічні карти видаються в кольорі. Об'єкти гідрографії зафарбовані голубим кольором (моря, озера, річки, джерела, заболочені міста), рослинність - зеленим, шосейні дороги - червоним, покращенні дороги - жовтим, рельєф - коричневим кольором. Фарбування споріднених об'єктів на картах в різні кольори значно полегшує її читання.
Відомо, що схили крутизна яких перевищує 45° на картах зображують спеціально встановленим умовним знаком (рис. 37). Такий вид ситуації, як промоїни, яри, тераси, балки, скали, піски та інші елементи рельєфу не виражаються горизонталями, а їх зображують відповідним умовним знаком. Інколи ці умовні знаки застосовують разом з горизонталями. Наприклад, схили обривистих ярів зображають зубчиками, а по дну проводять горизонталі. Часто зустрічаються види рельєфу, які не можуть зображатися горизонталями (кургани, ями, каміння, карстові ями і т. ін.). Такі елементи рельєфу зображують на картах встановленими немасштабними умовними знаками (рис. 37).
Рис. 37. Встановлені немасштабні умовні знаки
Умовні знаки це норма, якої зобов'язані дотримуватися всі виконавці, а тому видані таблиці умовних знаків є обов'язковими для всіх установ, які займаються створенням топографічних карт.
