17.5. Трансформування аерофотознімків
Коли контактні відбитки, які перекриваються обрізати на середині перекриття, а потім їх прикласти обрізаними краями один до одного, то буде отримана фотосхема. Різниця її від карти або плану місцевості полягає в тому, що контактні відбитки мають різні масштаби. Для того, щоб отримати фотоплан місцевості необхідно аерофотознімки трансформувати, тобто, виправити за нахил оптичної осі фотокамери і за рельєф місцевості, а також привести до заданого масштабу.
Термін походить від латинського слова transformare- перетворювати.
Трансформування аерофотознімків виконується за допомогою приладів, які називаються фототрансформаторами. Негатив закладають у фототрансформатор, який освітлюється сильним джерелом світла і через його об'єктив проектується на екран. На екран кладуть планшет з нанесеними точками планового і висотного знімального геодезичного обґрунтування. Змінюючи віддалі від об'єктиву до екрану і нахиляючи його в ту чи іншу сторони, добиваються суміщення проектуючого на екран зображення точок обґрунтування негатива з відповідними точками на планшеті. В цей момент отримане на екрані зображення відповідає горизонтальному положенню аерофотознімка і аерофотознімання в заданому масштабі.
Закріпляють екран і кладуть на його фотопапір та виготовляють фотознімок, який називають трансформованим аерофотознімком. В цей момент отримане на екрані зображення відповідає горизонтальному положенню аерознімка і аерофотознімання в заданому масштабі. Планшет на якому змонтовані трансформовані знімки і проведені горизонталі та нанесена сітка прямокутних координат називається фотопланом або топографічним планом
17.6. Складання фотопланів
Для отримання фотоплану трансформовані аерознімки накладають один на другий, які перекриваються частинами, розрізають посередині перекриття, і прикладають обрізаними частинами один до одного.
При контурно-комбінованому аерофотозніманні виготовляють репродукцію з фотоплану і на ній виконують дешифрування ситуації і знімання рельєфу місцевості. Інколи дешифрування ситуації і знімання рельєфу виконують безпосередньо на контактних відбитках, а з них переносять необхідні дані на фотоплан. З цього фотоплану фотографічним шляхом виготовляють копію, на якій в туші викреслюють все те, що повинно бути зображено на карті даного масштабу. Після цього всі інші деталі фотозображення змивають особливим хімічним розчином і отримують звичайну топографічну карту.
При стереофотограмметричному зніманні зображення контурів і рельєфу зразу переносять з аерознімка на карту за допомогою спеціальних стереоскопічних приладів та отримують топографічну карту.
17.7. Обладнання для цифрової фотограмметрії і картографії
Сучасне науково-технічне досягнення фотограмметрії і картографії досягло свого розвитку за рахунок освоєння космічного простору. Завдяки цьому розроблена серія унікального обладнання для обробки будь-яких стереопар предметів. В цьому питанні Україна займає передові засади і випускає обладнання та програмне забезпечення для цифрової фотограмметрії і картографії.
В м. Вінниця виготовляють наступне обладнання: 1. Кольоровий фотограмметричний сканер "Дельта" призначений для знімків розміром до 470 х 320 мм і рулонних фільмів шириною до 320 мм(рис. 111).
Рис. 111. Кольоровий фотограмметричний сканер "Дельта"
Сканер має високу роздільну здатність, яка складає 8 j m (3175 dpi).
Середня квадратична похибка не перевищує ±3 j m. Похибка визначається за допомогою сканування і подальшого вимірювання контрольної сітки. Сканер обладнаний пристроєм для сканування рулонних фільмів.
2. Кольорова фотограмметрична станція "Дельта" базується на стандартному Intel-сумісному комп'ютері з системою Windows 98/ ME/2000/XP. Використовуються режими від 1024 х 768 х HiColor до 1600 х 1200 х TrueColor і вище. При роботі стереоскоп забезпечує нерухому марку при рухомих знімках, не потрібно для цього спеціальної апаратури (рис. 112).

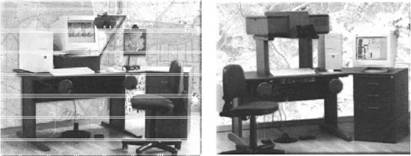

Рис.112.Цифрова Рис. 113. Аналітична
фотограмметрична фотограмметрична
станція ' 'Дельта'' "Стереоанаграф"
Рух за знімком виконується за допомогою класичної комбінації ручних штурвалів і ножного диску або мишкою. Для стереоспостереження використовується OpenGL, сумісні закриваючі окуляри або стереоскоп.
Аналітична фотограмметрична станція "Сгереоанаграф" забезпечує
обробку аерокосмічних знімків розміром до 300*300 мм (рис.113).
Середня квадратична похибка вимірювання координат не перевищує 3 мікрометра. Стереокомпаратор забезпечує плавну зміну збільшення і діаметра мірної марки. Станція базується на стандартному Intel-сумісному комп'ютері з операційною системою Windows.
Проекційний картографічний сканер "ProScan". Сканер має оптичну роздільну здатність 400 dpi (піксел розміром 60 ц m).
Середня квадратична похибка сканування не перевищує ±100 ц m. Похибка визначається за допомогою сканування і подальшого вимірювання контрольної сітки (рис.114).
Планшетний картографічний сканер "PlanScan" має високу роздільну здатність, яка складає 600 dpi (розмір піксела 40ц m) (рис. 115).
Середня квадратична похибка сканування не перевищує ±100ц m Похибка визначається за допомогою сканування і подальшого вимірювання контрольної сітки.

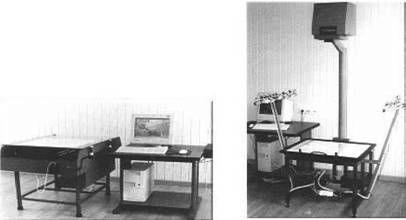

Рис.114. Проекційний Рис.115. Планшетний
картографічний сканер картографічний сканер
"ProScаn" "PlanScan"
