2. Математическое моделирование систем автоматического управления элементов.
2.1. Линеаризация сау
I:
S: Причиной линеаризации САУ является
-: точное соответствие математической модели реальной САУ
+: упрощение математических уравнений, описывающих САУ
-: формирование необходимого закона изменения задающих воздействий
I:
S: Линеаризация состоит в представлении математической модели САУ в виде:
+: линейного дифференциального уравнения
-: нелинейного дифференциального уравнения
-: алгебраического уравнения
I:
S: Графическая иллюстрация линеаризации показана на рисунке
-:
-:
+:
-:
I:
S: Графически линеаризация состоит в замене
+: кривой на прямую, касательную к ней
-: прямой точкой
-: кривой ломанной прямой
I:
S:Графически линеаризацию можно представить графиком, устанавливающим соответствие между входной и выходной координатами звена или САУ в виде
+: прямой линии
-: параболы
-: гиперболы
-: дуги окружности
I:
S: На рисунке показана графическая иллюстрация линеаризации, где точка С
-: случайно выбранная точка графика
-: точка наибольшего отклонения регулируемой величины
+: точка установившегося режима работы САУ
-: точка, где входной сигнал равен выходному сигналу
I:
S: Условием линеаризации является то, что отклонения координат САУ от их значений в установившемся режиме
-: большие
-: стандартные
-: логарифмические
+: малые
I:
S: На рисунке, который иллюстрирует линеаризацию САУ, прямая CD – это…
+: касательная к кривой AB в точке установившегося режима работы
-: прямая которая выходит из начала координат и является касательной к кривой AB
-: прямая, которая касается кривой AB в любой точке
-: проекция кривой AB на заданную плоскость
I:
S: На рисунке, который иллюстрирует линеаризацию САУ, прямая CD определяет
-: точную зависимость выходной координаты звена от входной
+: линеаризованную зависимость выходной координаты звена от входной
-: оптимальную зависимость выходной координаты звена от входной
-: квазилинеаризованную зависимость выходной координаты звена от входной
I:
S : На рисунке, который иллюстрирует линеаризацию САУ, точную зависимость выходной у координаты от входной х определяет
-: прямая CD
-: точка С
+: кривая AB
-: кривая AB и прямая CD
I:
S : На рисунке, который иллюстрирует линеаризацию САУ, линеаризованной модели САУ соответствует
+: прямая CD
-: точка С
-: кривая AB
-: кривая AB и прямая CD
I:
S: Линеаризация применима при
-: значительном отклонение САУ от точки установившегося режима работы
+: малых отклонениях САУ от точки установившегося режима работы
-: средних отклонениях САУ от точки установившегося режима работы
-: большом количестве входных сигналов
2.2. Типовые воздействия
I:
S: Воздействия, при которых исследуется САУ являются типовыми так как они
+: заданы стандартными математическими (типовыми) функциями
-: имеют типовую структуру
-: объединены в типовые группы
I:
S: Воздействия, при которых исследуется САУ являются типовыми так как
+: эти воздействия типичны при работе САУ
-: имеют типовую структуру
-: объединены в типовые группы
I:
S: Полиномиальное типовое воздействие имеет вид
+: xn tn 1(t)
-: xntn
-: xn tn cos(t + )
-: xnt1(t)
I:
S: В выражении, определяющим типовое полиномиальное воздействие xn1(t), на месте должен находиться сомножитель
+: tn
-: nt
-: xt
-: tx
I:
S: В выражении, определяющим типовое полиномиальное воздействие tn1(t), на месте должен находиться сомножитель
-: nx
-: xl(t)
+: xn
-: xt
I:
S: В выражении, определяющим типовое полиномиальное воздействие xntn, на месте должен находиться сомножитель
+: l(t)
-: nt
-: xt
-: tx
I:
S: В типовом полиномиальном воздействии xntnl(t), xn это
+: постоянный коэффициент
-: натуральное число
-: время
-: единичная ступенчатая функция
I:
S: В типовом полиномиальном воздействии xntnl(t), переменная l(t) – это
-: скорость
-: время
+: единичная ступенчатая функция
-: период
I:
S: Типовое воздействие вида x(t) = l(t) называется
+: единичная ступенчатая функция
-: единичная импульсная функция
-: гармоническая функция
I:
S: Единичная ступенчатая функция задаётся выражением
+: -:
-: -:
I:
S: Типовое воздействие l(t) в момент времени t = 0
+: мгновенно изменяется от 0 до1
-: равно 0
-: равно 1
-: равно 0,5
I:
S: График, показанный на рисунке, соответствует типовому воздействию
+: единичная ступенчатая функция
-: единичная импульсная функция
-: гармоническое воздействие
-: с постоянной скоростью
I:
S: График типового воздействия, показанный на рисунке, соответствует функции
+: l(t)
-: (t)
-: xntnl(t)
-: xntn
I:
S: Исследование САУ производится при единичном ступенчатом воздействии если в процессе работы на систему действует
+: длительное постоянное по величине и направлению воздействие
-: ударная нагрузка
-: воздействие с постоянной скоростью
-: воздействие с постоянным ускорением
I:
S: Типовое полиномиальное воздействие, соответствующее движению САУ с постоянной скорость, имеет вид
+: xtl(t)
-:
-: xn tn cos(t + )
-: l(t)
I:
S: Типовое воздействие с постоянной скоростью начинает действовать в момент времени
+: 0
-: 1
-: -1
I:
S: График типового воздействия с постоянной скоростью показан на рисунке
-:
-:
+:
-:
I:
S: Исследование САУ производится при типовом воздействии x t 1(t) если в процессе работы на систему действует
-: длительное постоянное по величине и направлению воздействие
-: ударная нагрузка
+: воздействие с постоянной скоростью
-: воздействие с постоянным ускорением
I:

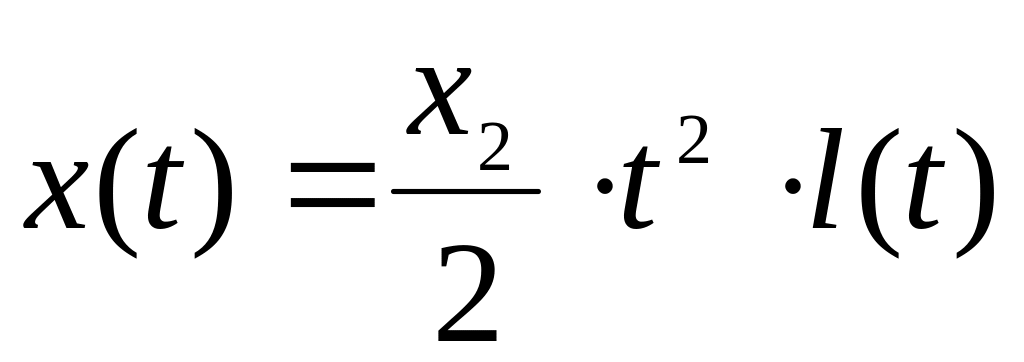

S: Типовое воздействие, с постоянным ускорением, задаётся зависимостью
-: xtl(t)
+:
-: xn tn cos(t + )
-: (t)
I :
S: На рисунке показан график
-: воздействия с постоянной скоростью
+: воздействия с постоянным ускорением
-: гармонического воздействия
I:
S: Между выражениями задающими типовые воздействия и их названиями выполняется соотношение
R1: x(t) = l(t) L1: единичное импульсное воздействие
R2: L2: с постоянным ускорением
L3: с постоянной скоростью
I:
S: Между выражениями задающие типовые воздействия и их названиями выполняется соотношение
R1: x(t) = xtl(t) L1: с постоянной скоростью
R2: L2: с постоянным ускорением
L3: единичное импульсное воздействие
I:
S: Исследование САУ производится при типовом воздействии , если в процессе работы на систему действует воздействие
+: периодическое
-: ударное
-: с постоянной скоростью
-: с постоянным ускорением
I:
S: График единичной импульсной функции показан на рисунке
+:
-:
-:
-:
I:
S: При воздействии на САУ кратковременной ударной нагрузки, её работа исследуется при типовом воздействии
+: (t)
-: 1(t)
-: x11(t)t2
-: 1(t)t2
I:
S: Исследование САУ проводится при единичном импульсном воздействии если в процессе работы на систему действует
+: кратковременная ударная нагрузка
-: периодическая нагрузка
-: длительное постоянное по величине и направлению воздействие
-: воздействие с постоянным ускорением
I:
S: Типовое воздействие (t) описывается выражением
-: -:
+: -:
I:
S: Между выражениями задающими типовые воздействия и их названиями выполняется соответствие
R1: единичная импульсная функция L1: (t)
R2: единичная ступенчатая функция L2: 1(t)
L3: x11(t)t
