9,3 Міцність бетону, фактори, що її визначають (марка,клас)

Марка- предел прочности на сжатие станд.обр-цов-кубов 15х15х15, выдержанных в н.у. в теч.28суток. . М50, М75, М100, М150, М200, М250....

Класс-гарантированная прочность с Корф.обеспеченности 0,95. ., в 28 суточном возрасте, в Мпа . В1, В1,5; В2; В2,5; В3,5; В5; В7,5….В60.

Для перехода от класса бетона в марку для образцов 15*15*15 см при нормативном коэф вариации υ =13,5% и коэф. Обеспечиваемости прочности t=0,95 следует применять формулу: R=B/0.778 , при изменении коэф. Вариации будет изменяться и прочность: R=B/(1-υ*t).

Прочность – способность сопротивляться разрушению от действия внутренних напряжений, возникающих в результате нагрузки или других факторов. Материалы в сооружениях могут испытывать различные внутренние напряжения: сжатия, растяжения, изгиб, среза и кручения.

Различают два вида разрушения поверхности бетона.

1.Когда прочный заполнитель выше прочности ц.к. или раствора. Разрушение идет по раствору или на границе между заполнителем и раствором.

2. Разрушение происходит по зернам заполнителя.

Процесс разрушения: 1. прочность и деформативность бетона определяется структурными свойствами ц.к., качеством заполнителя и составом б. 2. разрушение б происходит постепенно, это объясняется развитием микротрещин. 3. влияние жидкой фазы на процесс разрушения, наличие воды облегчает развитие пластических деформаций, деформаций ползучести, микротрещин, ослабляет структурные связи в бетоне, снижая прочность. Степень влияния этого фактора зависит от скорости приложения нагрузки. При медленном нагружении жидкая фаза передвигаясь по капиллярам облегчает деформирование и разрушение бетона с повышением скорости нагружения повышается сопротивляемость жидкой фазы, она воспринимает напряжение на себя, в результате чего прочность повышается. Чем выше степень водонасыщения, тем больше жидкая фаза влияет на свойства бетона. При быстром нагружении водонасыщение бетона оказывается прочнее сухого.

Зависимость прочности бет.от его состава.

Материалы (цемент,песок, гравий) могут по-разному влиять на св-ва бетонов. Смесь цемента и заполнителя может связывать и удерживать строгго опред. кол-во воды. При недостат-ке воды смесь становится неУУ, при плохо уплотненной смеси ↑кол-во пор и пустот, ↓прочность. При избытке воды начинается расслаивание б.с. При оптимальных Ц/В бетон имеет наивысшую плотность.

Отдельные фракции заполнителя по-разному влияют на св-ва бетона. Крупный плотный заполнитель заметно влияет на прочность бетона при сжатии и в меньшей мере — на подвижность или водопотребность б.с. Мелкий зап-ль, наоборот, ↑водопотребность б.с., меньше влияет на прочность бетона

Кол-во крупного запля влияет на характер напря-женного состояния, на деформации и трещинообразования при нагружении бетона. Мелкий заполнитель, располагаясь между зернами крупного, оказывает меньшее влияние на поведение бетона под нагрузкой и, следовательно, на его прочность.

Прочность бетона увелич-ся с повышением прочности цемента, расходом Ц или понижением В/Ц(формула Беляева): R^н₂₈ = R_ц/k(В/Ц)^1.5, кг*с/см², где R^н₂₈ – предел прочности Б при сжатии после твердения в нормальных условиях; k – эмпирический коэф., учитывающий качество заполнителей на прочность Б.

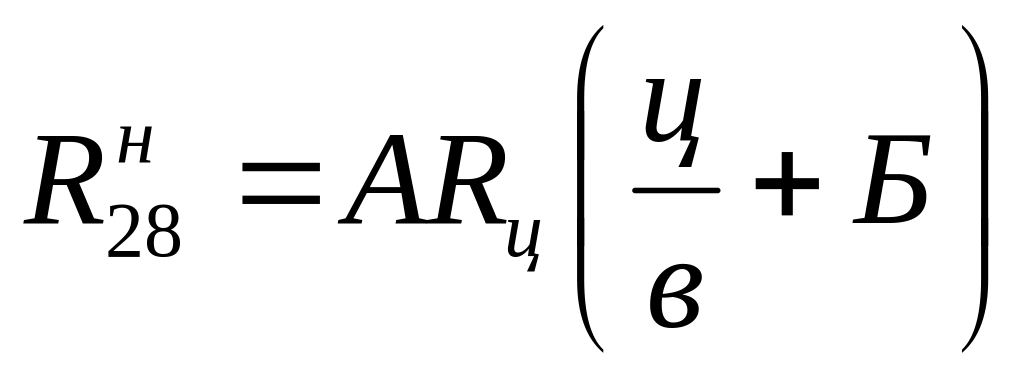

Формула Баламея-Скрамтаева

Где А,Б – коэф. зависящий от качества заполнителей, формы зерен, состояния поверхности запол, прочности Ц метода опр активности Ц, условий твердения и др факторов.

	А	А1
Запол высокого качества	0,65	0,43
Рядовые	0,6	0,4
Пониженного качества	0,55	0,37

А – коэф для обычных Б

А¹– коэф для высокопрочных Б

ГРАФИК

При Ц/В >2.5 или В/Ц<0.4 принимаем формулу

При Ц/В <2.5 или В/Ц>0.4 принимаем формулу

В действительности график зависимости представляют собой пологую кривую сложного на опр участках представить в виде прямых зависимостей кот отсекают на оси абцис (Ц/В) величину Б и накланены под углом  и ¹. Угол наклона и величина Б зависит от факторов влияющих на прочность бетона: активность Ц, качество заполн и др факторы. В целях упрощения величину Б принимают равной 0,5. При увеличении активности Ц угол наклона увеличивается и соответственно увеличивается прочность. При сравнении наблюдается расхождение кот объясняется тем, что в основу расчет. формул линейной зависимости прочности Б от активности Ц и изменение прочности прямопропорционально изменению показателю активности Ц.
