2.3 Обґрунтування методу вантажно – розвантажувальних робіт та характеристика механізмів
Навантажувально-розвантажувальними роботами називається комплекс операцiй, пов’язаних iз навантаженням вантажу на АТЗ у пунктах вiдправлення вантажу i розвантаженням його у пунктах прибуття.
При попередній організації перевезень процес навантаження-розвантаження вантажів здійснювався за допомогою автомобільних кранів.
Загальний час простою АТЗ пiд навантаженням i розвантажуванням за одну їздку включає час:
очiкування навантажування-розвантажування;
маневрування АТЗ у пунктах навантажування-розвантаження;
виконання навантаження-розвантаження;
оформлення документiв.
Час очiкування навантажування-розвантажування, хоча i не є обов’язковим елементом, але в нашому випадку становив значну частину загального часу простою пiд час навантаження—розвантаження, оскільки як вже зазначалося спостерігалися часті затримки в даних пунктах, що передусім пов’язані з відсутністю механізмів, що призводить до розвантаження вручну, або довгим часом очікування на їх прибуття.
Час маневрування залежить вiд типу АТЗ, прийнятої схеми розташування навантажувально-розвантажувальних механiзмiв i АТЗ, розмiру майданчикiв для маневрування на навантажувально-.розвантажувальних пунктах i благоустрою пiд’їзних шляхiв.
Час виконання навантаження-розвантаження є головною складовою загального часу простою.
Час оформлення документiв залежить вiд їх складностi.
Загальний час визначається нормами простою АТЗ пiд навантаженням i розвантаженням, якi встановлюються «Правилами використання єдиних тарифiв на перевезення вантажу автомобiльним транспортом».
Враховуючи конструкційні особливості рухомого складу мені вдалося значно скоротити час просою під н-р роботи і таким чином покращити ефективність використання транспортних засобів.

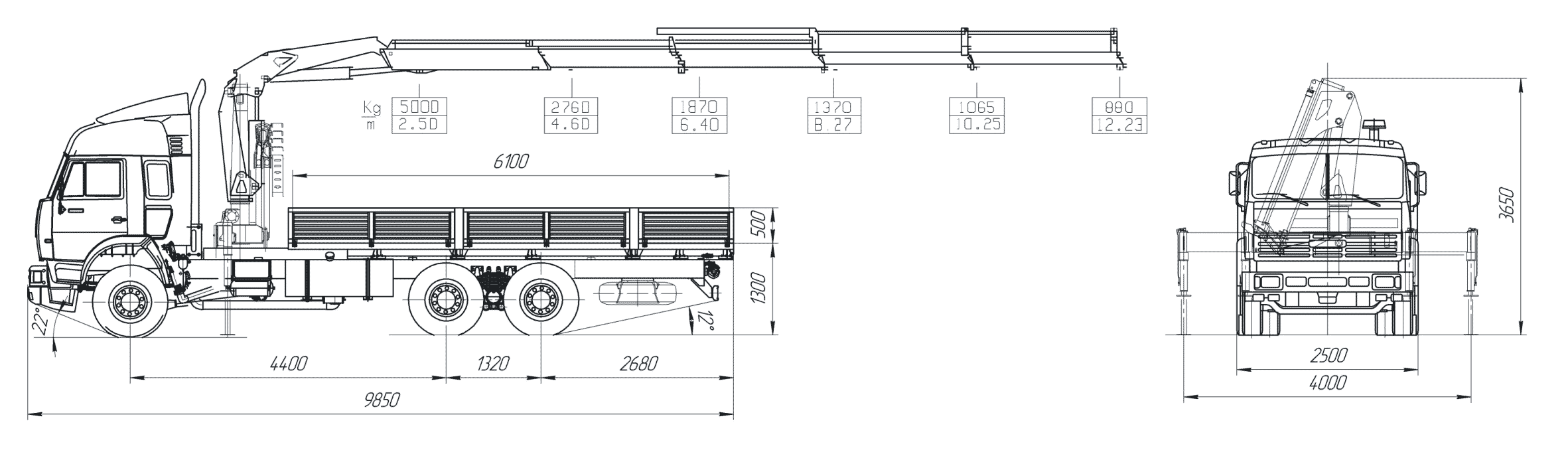

При визначенні даного часу враховувалась технічна характеристика крана маніпулятора , схема розміщення поста (наскрізна), відстань переміщення вантажу та технічні норми на виконання однієї н-р операції. На рисунку 2.8 зображено технічні можливості крана-маніпулятора, щодо переміщення вантажу на певну відстань.
Рисунок 2.8 –технічна характеристика крана маніпулятора, щодо переміщення вантажу на певну відстань
Процес вантаження-розвантаження пакетів з вантажем здійснюється механізмом автомобіля. Використання такої конструкційної особливості автомобіля є надзвичайно вигідне, оскільки дає змогу без сторонньої допомоги інших механізмів значно скоротити час на виконання процесу навантаження та розвантаження, тобто підвищити ефективність роботи рухомого складу.
2.4 Розрахунок роботи рухомого складу на маршрутах і визначення експлуатаційної кількості автомобілів.
Визначимо основні техніко-експлуатаційні показники роботи транспортих засобів на маршрутах.
Маршрут №1 “Надвірна-Зелена (Обє’кт №1)”
Надвірна lїв=20 км Зелена (Об’єкт №1)
Пилорама
lїв=18км lх=2км
lн’=1,0км lн’’=1км
АТП
Рисунок 2.9 – Схема маршруту “Надвірна-Зелена (Обє’кт №1)”
1.Час роботи рухомого складу на маршруті:
( 2.7)
2.Час обігу на маршруті:
, год (2.8)
3.Кількість обігів:
(2.9)
4. Уточнюємо час перебування в наряді:
(2.10)
5. Продуктивність автомобіля за робочий день:
в тонах:
; т (2.11)
; т
в тонокілометрах
; ткм (2.12)
6. Вантажний пробіг автомобіля на маршруті:
; км (2.13)
; км
7. Добовий пробіг автомобіля на маршруті:
; км (2.14)
; км
8. Коефіцієнт використання пробігу:
(2.15)
9. Експлуатаційна кількість автомобілів на маршруті:
приймаємо 1 автомобіль (2.16)
