Дослідження реєстрації двійкових сигналів стробуючим методом.
Сутність реєстрації двійкових сигналів стробуючим методом полягає в тому, що на всій тривалості поодинокого елементу 0 проводиться лише один відлік, за допомогою якого приймається рішення відносно символу, що передається (“0” або ”1”). Цей відлік проводиться впродовж часу , що значно менший за 0, при цьому момент відліку розміщується в середині інтервалу 0, де сигнал найбільш захищений по відношенню до бічних спотворень. Діаграму, що пояснює даний метод реєстрації зображено на рис. 2.2.1.

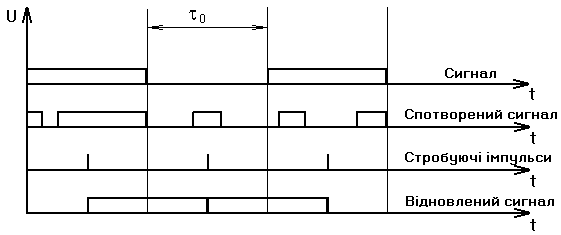

Рис. 2.2.1. Діаграма стробуючого методу реєстрації двійкових сигналів.
В електронних приймальних пристроях короткочасний відлік забезпечується подачею стробуючого імпульсу тривалістю на схеми І1, І2, на інші входи яких подається з порогового (релейного) пристрою квантований сигнал. Схему реєстрації двійкових сигналів методом стробування в цифровому виконанні зображено на рис. 2.2.2. Коли сигнал відповідає одиниці, він поступає на елемент І1, коли він відповідає нулеві – на І2. Таким чином, сигнал з’являється на виході схеми І1 або І2 і відповідно встановлює тригер вихідного пристрою в стан “1” – тоді реєструється символ “1”, або в “0” – тоді реєструється сигнал “0”.
В електромеханічних приймачах короткочасний відлік забезпечується за рахунок зменшення довжини контакту в секторі розподілювача, тому цей метод реєстрації отримав також назву методу скороченого контакту.

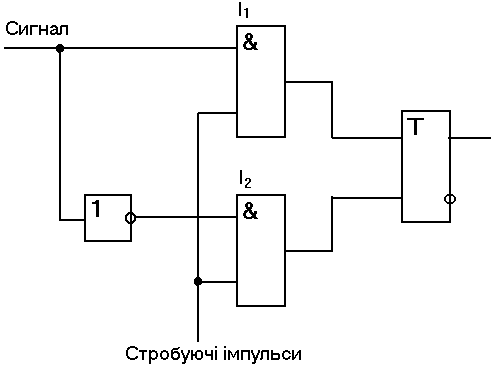

Рис. 2.2.2. Схема реєстрації двійкових сигналів стробуючим методом.
Тривалість вибирається мінімальною, але її повинно бути достатньо для надійного спрацювання пристрою реєстрації. Тому в мало інерційних електронних схемах величину може бути обрано значно меншу ніж в електромеханічних пристроях.
Забезпечуючи стійкість реєстрації при бічних спотвореннях, метод стробування призводить до помилок при дробленнях сигналу, якщо момент дроблення співпадає з моментом відліку. Тому при наявності дроблень сигналу використовують реєстрацію двійкових сигналів інтегруючим методом.
Дослідження реєстрації двійкових сигналів інтегруючим методом.
В основу методу інтегрування (інтегрального) покладено аналіз характеру сигналу на всій тривалості 0. Визначається сумарна площа сигналу на тих часових відрізках, де він перевищує пороговий рівень, і така сама площа на відрізках, де сигнал знаходиться нижче порогового рівня. В наслідок порівняння цих двох площин приймається рішення відносно символу, що був переданий: якщо перша площа більша за другу реєструється символ “1”, при зворотному співвідношенні площин – символ “0”. Ці площини можуть бути визначені за допомогою часового інтегрування сигналу.
Схема пристрою реєстрації, що реалізує цей метод, найчастіше виконується на двох інтегруючих RC-ланках зі схемою порівняння на диференціальному трансформаторі. Висновок стосовно прийнятого сигналу виноситься після порівняння в кінці одиничного інтервалу величин напруги, до якої зарядилися за час 0 ємності обох RC-ланок.
В теперішній час для реалізації інтегрального методу можуть бути ефективно використані логічні елементи, виконані на інтегральних мікросхемах. Їх використання засновано на тому, що для двійкового квантованого сигналу достатньо вимірювати за час 0 два сумарних часових інтервали, в яких відповідно присутній і відсутній сигнал. Вимірювання цих інтервалів виконується за допомогою заповнення іх високочастотними (період Тлч<<0) “лічильними” імпульсами з наступним підрахуванням числа цих імпульсів впродовж кожного з інтервалів. Такий метод називається цифровим інтегруванням. Оскільки відома кількість імпульсів n = 0 / Tлч , що заповнюють весь одиничний інтервал 0, схему можна спростити, підраховуючи лише кількість імпульсів n1 впродовж того інтервалу, коли сигнал присутній. Якщо в кінці 0 число n1 буде перевищувати n/2, то це буде означати, що більшу частину часу 0 прийнятий сигнал відповідав символу “1” і реєструватися повинен саме цей символ. Якщо в кінці часу 0 n1<(n/2), то реєструється символ “0”. Схема з цифровим інтегруванням зображена на рис. 2.2.3. Вона містить в собі:
задаючий генератор (ЗГ), що виробляє “лічильні” імпульси;
схему І1, яка пропускає “лічильні” імпульси при наявності сигналу (тобто в часових інтервалах, коли сигнал перевищує порогове значення, що відповідає символу “1”);
лічильник ємністю n1, керування яким відбувається за допомогою “лічильних” імпульсів;
схему, яка виробляє реєструючи імпульси в кінці кожного інтервалу 0;
схему І2, яка пропустить реєструючий імпульс на встановлюючий вхід вихідного тригера, якщо лічильник за час 0 був заповнений, тобто видів сигнал “1” на другий вхід схеми І2;
вихідний тригер Т для фіксації зареєстрованого поодинокого сигналу (посилки) за час рівний 0.
Цей метод реєстрації є ефективним при дробленнях сигналу, хоча програє методу реєстрації стробуванням при наявності бічних спотворень.

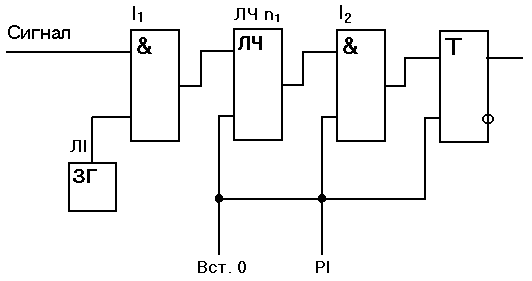

Рис. 2.2.3. Схема з цифровим інтегруванням.
