17.2. Средства перехвата оптических и электрических сигналов

Добывание информации на носителях в виде электрических и оптических сигналов, распространяющихся по направляющим ли­ниям (проводам и светопроводам), осуществляется путем съема сигналов с этих направляющих. Перехват производится контак­тными и бесконтактными способами. При контактном способе перехвата часть энергии сигнала отводится через физический кон­такт провода или светопровода приемника злоумышленника с про­водом или светопроводом, по которым распространяется сигнал с информацией.

Подключение средства перехвата электрических сигналов к электрическим проводам кабеля может быть последовательным или параллельным (рис. 17.9 а) и 17.9 б)).

Z

а) б) в) г)

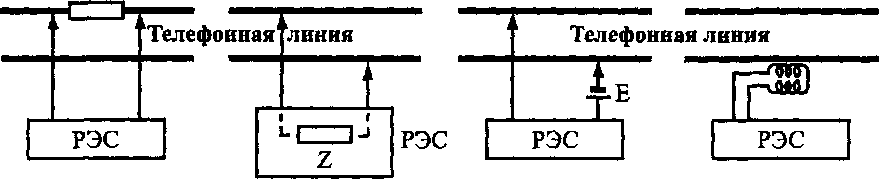

Рис. 17.9. Варианты подключения средств подслушивания (РЭС) к телефонной линии

При последовательном подключении в разрыв провода линии включается элемент приемника перехвата — сопротивление, сиг­нал с которого усиливается и воспроизводится в форме, доступ­ной для человека, анализа или записи на аудио- или видеомагни­тофон. При параллельном способе средство перехвата подключа­ется к проводам линии параллельно. Наиболее простым средством перехвата сигнала с целью подслушивания речевой информации н телефонных линиях связи является телефонная трубка, которая подключается к проводам со снятой изоляцией телефонной линии I помощью контактов типа «крокодил». Последовательно или па­ри ллсльно подключаемое средства перехвата можно представить и виде эквивалентного комплексного (активного и реактивного) сопротивления Z. Поэтому контактное подключение уменьша­ет энергию сигнала и изменяет электрические параметры линии, к которой подключено средство перехвата. Эти изменения пред­ставляют собой демаскирующие признаки средства перехвата, по которым оно может быть обнаружено. Вероятность обнаружения зависит от величины изменения параметров линии и их стабиль­ности.

Для снижения влияния подключенного средства перехвата уменьшают величину включенного последовательно сопротивле­ния до единиц Ома или увеличивают входное сопротивление па­раллельно подключаемого средства до единиц МОма. Уменьшение напряжения в линии можно компенсировать подачей внешнего до­полнительного напряжения Е противоположного знака, как пока­зано на рис. 17.9 в).

Современные средства защиты информации в проводных линиях позволяют обнаруживать последовательно включаемые средства с сопротивлением до 5 Ом и параллельно подключае­мые — до 5 МОм. Кроме того, средство перехвата обнаруживает­ся по изменению индуктивности и емкости линии за счет его ин­дуктивности и емкости, а также по изменению волнового сопро­тивления линии.

Бесконтактные средства подключения — датчики перехваты­вают сигналы, которые излучают провода при протекании по ним электрического тока. В этом случае средства перехвата не отби­рают у сигналов энергию и обнаруживаются существенно хуже. Вариант подключения бесконтактного дифференциального индук­тивного датчика показан на рис. 17.9 г). В катушках датчика наво­дят ЭДС как поля, излучаемые токами в проводниках линии, так и других внешних полей. С целью компенсации одинаковых по уров­ню ЭДС внешних полей катушки включены встречно. За счет боль­шей близости одной из катушек к проводу линии наводимая в ней ЭДС больше по величине, чем ЭДС в более удаленной от провода катушке. Чувствительность современных индуктивных устройств съема информации столь велика, что с их помощью удается снять информацию с бронированных кабелей.

Так как свет, распространяющийся в оптических кабелях, не выходит при соблюдении условий эксплуатации за пределы обо­лочки, то перехват оптических сигналов возможен в двух вариан­тах:

• в местах входа (выхода) оптических сигналов в (из) кабеля;

• при деформации оптического кабеля, при которой угол-его из­гиба превышает угол предельного отражения лучей света в ка­беле.

Первый вариант может быть реализован путем замены стан­дартных разъемов, соединяющих кабели со средствами или кабе­ли друг с другом, на разъем с дополнительным отводом, к которо­му подключается оптический приемник злоумышленника. При до­бывании информации по второму варианту оптический кабель из­гибается, поверхность места изгиба световолокна защищается от изоляции, и к нему прижимается светодиод. Хотя такой вариант те­оретически возможен, практическая его реализация трудна из-за, прежде всего, сложностей в определении нужного тонкого свето­волокна среди множества других волокон оптического кабеля.

Вопросы для самопроверки

1. Состав комплекса средств перехвата радиосигналов.

2. Основные характеристики антенн.

3. Классификация антенн по типу излучающих элементов.

4. Типы радиоприемников. Преимущества супергетеродинных ра­диоприемников как средства перехвата радиосигналов.

5. Параметры радиоприемников. Отличия предельной чувстви­тельности от реальной чувствительности.

6. Особенности сканирующих радиоприемников.

|7. Способы определения координат источников радиоизлучений,

р. Варианты подключения подслушивающих устройств к теле-

[ фонной линии.

Р. Способы добывания информации из световолокон.
