Глава 17. Средства перехвата сигналов

17.1. Средства перехвата радиосигналов

Перехват электромагнитного, магнитного и электрического по­лей, а также электрических сигналов с информацией осуществля­ют органы добывания радио- и радиотехнической разведки. При перехвате решаются следующие основные задачи:

• поиск в пространстве и по частоте сигналов с нужной информа­цией;

• обнаружение и выделение сигналов, интересующих органы до­бывания;

• усиление сигналов и съем с них информации;

• анализ технических характеристик принимаемых сигналов;

• определение местонахождения (координат) источников пред­ставляющих интерес сигналов;

• обработка полученных данных с целью формирования первич­ных признаков источников излучения или текста перехваченно­го сообщения.

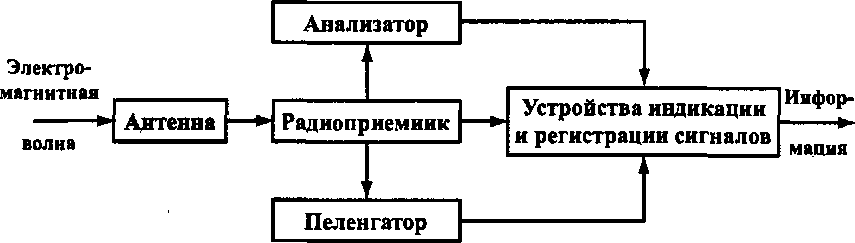

Упрощенная структура типового комплекса средств перехвата приведена на рис. 17.1.

Рис. 17.1. Структура комплекса средств перехвата радиосигналов

Типовой комплекс включает:

• приемные антенны;

• радиоприемник;

• анализатор технических характеристик сигналов;

• радиопеленгатор;

• регистрирующее устройство.

Антенна предназначена для пространственной селекции и преобразования электромагнитной волны в электрические сигна­лы, амплитуда, частота и фаза которых соответствуют аналогич­ным характеристикам электромагнитной волны.

В радиоприемнике производится поиск и селекция радиосиг­налов по частоте, усиление и демодуляция (детектирование) выде­ленных сигналов, усиление и обработка демодулированных (пер­вичных) сигналов: речевых, цифровых данных, видеосигналов И Т. д.

Для анализа радиосигналов после частотной селекции и уси­ления они подаются на входы измерительной аппаратуры анализа­тора, определяющей параметры сигналов: частотные, временные, энергетические, виды модуляции, структуру кодов и др.

Радиопеленгатор предназначен для определения направления на источник излучения (пеленг) или его координат.

Регистрирующее устройство обеспечивает запись сигналов для документирования и последующей обработки.

17.1.1. Антенны

Антенны представляют собой электромеханические конструк­ции из токопроводящих элементов, размеры и конфигурация ко­торых определяют эффективность преобразования электрических сигналов в радиосигналы (для передающих антенн) и радиосигна­лов в электрические (для приемных антенн).

Возможности антенн, как приемных, так и передающих, опре­деляются следующими электрическими характеристиками:

• диаграммой направленности и ее шириной;

• коэффициентом полезного действия;

• коэффициентом направленного действия;

• коэффициентом усиления;

• полосой частот.

Диаграмма направленности представляет собой графичес­кое изображение уровня излучаемого (принимаемого) сигнала от угла поворота антенны в горизонтальной и вертикальной плоскос­тях. Диаграммы изображаются в прямоугольных и полярных коор­динатах (см. рис. 17.2).
