- •Раздел I. Концепция инженерно- технической защиты информации
- •Глава 1. Системный подход к инженерно- технической защите информации
- •1.1. Основные положения системного подхода к инженерно-технической защите информации
- •Ограничения
- •1.2. Цели, задачи и ресурсы системы защиты информации
- •1.3. Угрозы безопасности информации и меры по их предотвращению
- •Глава 2. Основные положения концепции инженерно-технической защиты информации
- •2.1. Принципы инженерно-технической защиты информации
- •2.2. Принципы построения системы инженерно- технической защиты информации
- •Раздел II. Теоретические основы инженерно-технической защиты информации
- •Глава 3. Характеристика защищаемой информации
- •3.1. Понятие о защищаемой информации
- •3.2. Виды защищаемой информации
- •3.3. Демаскирующие признаки объектов защиты
- •3.3.1. Классификация демаскирующих признаков объектов защиты
- •3.3.2. Видовые демаскирующие признаки
- •3.3.3. Демаскирующие признаки сигналов
- •По регулярности появления
- •3.3.4. Демаскирующие признаки веществ
- •3.4. Свойства информации как предмета защиты
- •I Ценность информации, %
- •3.5. Носители и источники информации
- •3.6. Запись и съем информации с ее носителя
- •Глава 4. Характеристика угроз безопасности информации
- •4.1. Виды угроз безопасности информации
- •4.2. Источники угроз безопасности информации
- •4.3. Опасные сигналы и их источники
- •Глава 5. Побочные электромагнитные излучения и наводки
- •5.1. Побочные преобразования акустических сигналов в электрические сигналы
- •I Якорь /
- •5.2. Паразитные связи и наводки
- •Собственное затухание Zj - 10 lg рвых1 /Рвх1
- •5.3. Низкочастотные и высокочастотные излучения технических средств
- •5.4. Электромагнитные излучения сосредоточенных источников
- •5.5. Электромагнитные излучения распределенных источников
- •Т Провод несимметричного кабеля
- •I ип1з ь Провод 1 линии
- •5.6. Утечка информации по цепям электропитания
- •5.7. Утечка информации по цепям заземления
- •Глава 6. Технические каналы утечки информации
- •6.1. Особенности утечки информации
- •6.2. Типовая структура и виды технических каналов утечки информации
- •6.3. Основные показатели технических каналов утечки информации
- •Ic. 6.3. Графическое представление ограничения частоты сигнала каналом утечки
- •6.4. Комплексное использование технических каналов утечки информации
- •6.5. Акустические каналы утечки информации
- •Помехи Помехи
- •Помехи Помехи
- •6.6. Оптические каналы утечки информации
- •Внешний источник света
- •6.7. Радиоэлектронные каналы утечки информации
- •6.7.1. Виды радиоэлектронных каналов утечки информации
- •I Помехи
- •6.7.2. Распространение опасных электрических
- •6.8. Вещественные каналы утечки информации
- •6.8.1. Общая характеристика вещественного канала утечки информации
- •6.8.2. Методы добывания информации о вещественных признаках
- •Глава 7. Методы добывания информации
- •7.1. Основные принципы разведки
- •7.2. Классификация технической разведки
- •7.3. Технология добывания информации
- •7.4. Способы доступа органов добывания к источникам информации
- •7.5. Показатели эффективности добывания информации
- •Глава 8. Методы инженерно-технической защиты информации
- •8.1. Факторы обеспечения защиты информации от угроз воздействия
- •8.2. Факторы обеспечения защиты информации от угроз утечки информации
- •Обнаружение
- •8.3. Классификация методов инженерно- технической защиты информации
- •Глава 9. Методы физической защиты информации
- •9.1. Категорирование объектов защиты
- •9.2. Характеристика методов физической защиты информации
- •Глава 10. Методы противодействия наблюдению
- •10.1. Методы противодействия наблюдению в оптическом диапазоне
- •Пространственное скрытие
- •Энергетическое скрытие
- •10.2. Методы противодействия
- •Глава 11. Методы противодействия подслушиванию
- •11.1. Структурное скрытие речевой информации в каналах связи
- •А) Исходный сигнал
- •Телефон или громкоговоритель
- •1 Цифровое шифрование
- •11.2. Энергетическое скрытие акустического сигнала
- •11.3. Обнаружение и подавление закладных устройств
- •11.3.1. Демаскирующие признаки закладных устройств
- •11.3.2. Методы обнаружения закладных подслушивающих устройств
- •Поиск закладных устройств по сигнальным признакам
- •11.3.3. Методы подавления подслушивающих закладных устройств
- •11.3.4. Способы контроля помещений на отсутствие закладных устройств
- •11.4. Методы предотвращения
- •11.5. Методы подавления опасных сигналов акустоэлектрических преобразователей
- •Глава 12. Экранирование побочных излучений и наводок
- •12.1. Экранирование электромагнитных полей
- •12.2. Экранирование электрических проводов
- •12.3. Компенсация полей
- •12.4. Предотвращение утечки информации по цепям электропитания и заземления
- •Глава 13. Методы предотвращения утечки информации по вещественному каналу
- •13.1. Методы защиты информации в отходах производства
- •13.2. Методы защиты демаскирующих веществ в отходах химического производства
- •Раздел III. Технические основы
- •Глава 14. Характеристика средств технической разведки
- •14.1. Структура системы технической разведки
- •14.2. Классификация технических средств добывания информации
- •14.3. Возможности средств технической разведки
- •Глава 15. Технические средства подслушивания
- •15.1. Акустические приемники
- •Микрофон
- •Структурный звук
- •15.2. Диктофоны
- •15.3. Закладные устройства
- •15.4. Лазерные средства подслушивания
- •15.5. Средства высокочастотного навязывания
- •Глава 16. Средства скрытного наблюдения
- •16.1. Средства наблюдения в оптическом диапазоне
- •16.1.1. Оптические системы
- •16.1.2. Визуально-оптические приборы
- •16.1.3. Фото-и киноаппараты
- •16.1.4. Средства телевизионного наблюдения
- •16.2. Средства наблюдения в инфракрасном диапазоне
- •Электропроводящий слой
- •Т Видимое
- •16.3. Средства наблюдения в радиодиапазоне
- •Радиолокационная станция Объект
- •Глава 17. Средства перехвата сигналов
- •17.1. Средства перехвата радиосигналов
- •17.1.1. Антенны
- •1,0 Основной лепесток
- •Металлическая поверхность
- •I Диэлектрический стержень Круглый волновод
- •17.1.2. Радиоприемники
- •Примечание:
- •17.1.3. Технические средства анализа сигналов
- •17.1.4. Средства определения координат источников радиосигналов
- •17.2. Средства перехвата оптических и электрических сигналов
- •Глава 18. Средства добывания информации о радиоактивных веществах
- •, Радиоактивное
- •Глава 19. Система инженерно-технической защиты информации
- •19.1. Структура системы инженерно-технической защиты информации
- •529 Включает силы и средства, предотвращающие проникновение к
- •19.2. Подсистема физической защиты источников информации
- •19.3. Подсистема инженерно-технической защиты информации от ее утечки
- •19.4. Управление силами и средствами системы инженерно-технической защиты информации
- •Руководство организации Преграждающие средства
- •Силы " и средства нейтрализации угроз
- •Телевизионные камеры
- •19.5. Классификация средств инженерно- технической защиты информации
- •Глава 20. Средства инженерной защиты
- •20.1. Ограждения территории
- •20.2. Ограждения зданий и помещений
- •20.2.1. Двери и ворота
- •20.3. Металлические шкафы, сейфы и хранилища
- •20.4. Средства систем контроля и управления доступом
- •Глава 21. Средства технической охраны объектов
- •21.1. Средства обнаружения злоумышленников и пожара
- •21.1.1. Извещатели
- •Извещатели
- •21.1.2. Средства контроля и управления средствами охраны
- •21.2. Средства телевизионной охраны
- •21.3. Средства освещения
- •21.4. Средства нейтрализации угроз
- •Глава 22. Средства противодействия наблюдению
- •22.1. Средства противодействия наблюдению в оптическом диапазоне
- •22.2. Средства противодействия
- •Глава 23. Средства противодействия
- •23.1. Средства звукоизоляции и звукопоглощения (1 акустического сигнала
- •Примечание. *) Стекло — воздушный зазор — стекло — воздушный зазор — стекло.
- •Примечание, d — толщина заполнителя, b — зазор между поглотителем и отражателем.
- •23.2. Средства предотвращения утечки информации с помощью закладных подслушивающих устройств
- •23.2.1. Классификация средств обнаружения
- •23.2.2. Аппаратура радиоконтроля
- •23.2.3. Средства контроля телефонных линий и цепей электропитания
- •23.2.4. Технические средства подавления сигналов закладных устройств
- •23.2.6. Обнаружители пустот, металлодетекторы и рентгеновские аппараты
- •23.2.7. Средства контроля помещений на отсутствие закладных устройств
- •Глава 24т Средства предотвращения утечки информации через пэмин
- •24.1. Средства подавления опасных сигналов акустоэлектрических преобразователей
- •Телефонная трубка
- •24.2. Средства экранирования электромагнитных полей
- •Раздел IV. Организационные основы инженерно-технической защиты информации
- •Глава 25. Организация инженерно-
- •25.1. Задачи и структура государственной
- •25.2. Организация инженерно-технической защиты информации на предприятиях (в организациях, учреждениях)
- •25.3. Нормативно-правовая база инженерно- технической защиты информации
- •Глава 26. Типовые меры по инженерно-
- •Организационные меры итзи
- •26.2. Контроль эффективности инженерно- технической защиты информации
- •Раздел V. Методическое обеспечение инженерно-технической защиты информации
- •Глава 27. Рекомендации по моделированию системы инженерно-технической защиты информации
- •27.1. Алгоритм проектирования
- •Показатели:
- •Разработка и выбор мер защиты
- •27.2. Моделирование объектов защиты
- •27.3. Моделирование угроз информации
- •27.3.1. Моделирование каналов несанкционированного доступа к информации
- •27.3.2. Моделирование каналов утечки информации
- •Объект наблюдения
- •Примечание. В рассматриваемых зданиях 30% площади занимают оконные проемы.
- •Контролируемая зона
- •Граница контролируемой зоны
- •27.4. Методические рекомендации по оценке значений показателей моделирования
- •2. Производные показатели:
- •Глава 28. Методические рекомендации
- •28.1. Общие рекомендации
- •28.2. Методические рекомендации по организации физической защиты источников информации
- •28.2.1. Рекомендации по повышению укрепленности инженерных конструкций
- •28.2.2.Выбор технических средств охраны
- •28.2.2.3. Выбор средств наблюдения и мест их установки
- •28.3. Рекомендации по предотвращению утечки информации
- •28.3.1. Типовые меры по защите информации от наблюдения:
- •28.3.2. Типовые меры по защите информации от подслушивания:
- •28.3.3. Типовые меры по защите информации от перехвата:
- •28.3.4. Методические рекомендации по «чистке» помещений от закладных устройств
- •28.3.5. Меры по защите информации от утечки по вещественному каналу:
- •1. Моделирование кабинета руководителя организации как объекта защиты
- •1.1. Обоснование выбора кабинета как объекта защиты
- •1.2. Характеристика информации, защищаемой в кабинете руководителя
- •1.3. План кабинета как объекта защиты
- •2. Моделирование угроз информации в кабинете руководителя
- •2.1. Моделирование угроз воздействия на источники информации
- •2. Забор
- •3. Нейтрализация угроз информации в кабинете руководителя организации
- •3.1. Меры по предотвращению проникновения злоумышленника к источникам информащ
- •3.2. Защита информации в кабинете руководителя от наблюдения
- •3.4. Предотвращение перехвата радио- и электрических сигналов
- •2. Технические средства подслушивания
- •3. Технические средства перехвата сигналов
- •Технические средства инженерно-технической защиты информации
- •1. Извещатели контактные
- •2. Извещатели акустические
- •3. Извещатели оптико-электронные
- •4. Извещатели радиоволновые
- •5. Извещатели вибрационные
- •6. Извещатели емкостные
- •7. Извещатели пожарные
- •9. Средства радиоконтроля
- •10. Анализаторы проводных коммуникаций
- •11. Устройства защиты слаботочных линий
- •Примечание. Та — телефонный аппарат.
- •12. Средства защиты речевого сигнала в телефонных линиях связи
- •13. Средства акустического и виброакустической зашумления
- •14. Средства подавления радиоэлектронных и звукозаписывающих устройств
- •15. Нелинейные локаторы
- •16. Металлодетекторы
- •17. Рентгеновские установки
- •18. Средства подавления радиоэлектронных и звукозаписывающих устройств
- •19. Средства уничтожения информации на машинных носителях
- •20. Специальные эвм в защищенном исполнении
- •21. Средства защиты цепей питания и заземления
- •22. Системы экранирования и комплексной защиты помещения
- •Инженерно-техническая защита информации
6.3. Основные показатели технических каналов утечки информации
Технический канал утечки информации характеризуется показателями, которые позволяют оценить риск утечки. Такими показателями являются:
пропускная способность технического канала утечки;
длина технического канала утечки информации;
относительная информативность технического канала утечки информации.
По аналогии с каналом связи интегральные возможности технического канала утечки по передаче информации оцениваются его пропускной способностью. Предельная пропускная способность канала связи в битах в секунду определяется по формуле [13]:
С = AFlog2 (1+Р/Рп),
где AF — ширина полосы пропускания канала связи в Гц; Рс и Рп — мощность сигнала и помехи (в виде белого шума) в полосе пропускания канала соответственно.
Из нее следует, что пропускная способность тем больше, чем шире полоса пропускания частот канала и больше отношение сигнал/шум на входе приемника канала связи.
Так как пропускная способность канала связи зависит от его полосы пропускания и отношения сигнал/шум, то каналы можно разделить на узкополосные и широкополосные, с низкой и высокой энергетикой сигнала. Наибольшую пропускную способность имеет оптический канал связи, наименьшую— акустический. Радиоэлектронные каналы связи по ширине полосы частот пропускания делятся на узкополосные и широкополосные. Стандартный телефонный канал для передачи речевой информации имеет полосу 300-3400 Гц и относится к узкополосным, а шириной 8 МГц для передачи телевизионных сигналов — к широкополосным. Если ширина спектра сигнала AFc, содержащего информацию, равна полосе пропускания частот канала AFk, то передача информации про
исходит в реальном масштабе времени. Когда AFc > AFK, информация искажается и частично теряется (рис. 6.3).
D

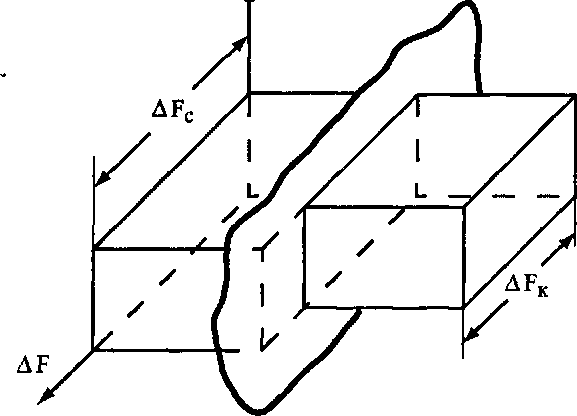

Ic. 6.3. Графическое представление ограничения частоты сигнала каналом утечки
Для исключения потери информации на входе канала связи применяется буферное запоминающее устройство, на вход которо- 1о поступает с определенной скоростью информация и с которо- | о информация считывается со скоростью, обеспечивающей согласование ширины спектра сигнала с шириной полосы пропускания частот канала. При этом время передачи увеличивается, т. е. режим реального времени не обеспечивается. Если AFc < AFk, то спектр сигнала не урезается, но в более широкополосном канале увеличивается уровень помех. В результате этого уменьшается отношение Сигнал/помеха, что также приводит к снижению пропускной способности канала связи.
нии объема видеоинформации изображения на пленке считывается с меньшей скоростью, но в течение более длительного времени. В общем случае наибольшую пропускную способность имеет оптический канал утечки информации, так как его полоса пропускания существенно выше полосы пропускания любого другого канала. Наименьшей пропускной способностью обладает акустический канал утечки информации.
Другим показателем, который широко применяется для оценки возможностей канала утечки, является его длина. Длина технического канала утечки информации оценивается расстоянием от источника сигнала канала до его приемника при условии обеспечения при приеме допустимого качества информации. Длина канала в общем случае зависит от показателей элементов канала передачи информации: энергии сигнала, степени его ослабления в среде распространения, чувствительности и разрешающей способности приемника злоумышленника, уровня помех в канале и др. Чем длина канала больше, тем на большем удалении от источника возможно добывание информации и тем меньше риск злоумышленника. Если длина канала больше расстояния от источника сигнала до границы контролируемой зоны, то риск злоумышленника при добывании информации существенно меньше, так как он может разместить приемник сигнала за пределами контролируемой зоны. Поэтому злоумышленник стремится всеми возможными методами увеличить длину технического канала утечки информации.
Для добывания информации с требуемым качеством необходимо обеспечить на входе приемника канала минимально допустимое для каждого вида информации и носителя отношение сигнал/ помеха. Это отношение достигается на различном удалении от источника сигнала, в зависимости от мощности сигнала и помехи, а также величины (коэффициента) ослабления (затухания) сигнала в канале. Носители информации существенно отличаются по величине затухания в среде распространения: в наибольшей степени уменьшается энергия акустической волны, в наименьшей — электромагнитная волна в длинноволновом диапазоне частот.
При определенной энергии сигнала требуемое отношение сигнал/шум обеспечивается (без учета спектральных характеристик коэффициента затухания среды распространения) при более узкой полосе сигнала и канала. Поэтому, например, сужение полосы частот спектра сигнала радиозакладного устройства увеличивает дальность его приема. Наибольшую длину, за исключением случаев переноса материальных макротел как носителей информации, имеют радиоэлектронные каналы утечки информации. Длина составного канала утечки информации может быть сколь угодно большой.
Качественная оценка пропускной способности и длины технических каналов утечки информации указана в табл. 6.1.
Таблица 6.1
N° п/п |
Вид канала |
Показатели простого канала утечки информации |
|
Пропускная способность |
Длина |
||
1 |
Оптический |
Высокая |
В пределах прямой видимости |
2 |
Акустический |
Низкая |
Малая (единицы — сотни м) |
3 |
Радиоэлектронный |
Высокая |
Любая (сотни м — тысячи км) |
4 |
Вещественный |
Низкая |
Любая |
Чем более широкую пропускную способность Имеет канал утечки и чем он длиннее, тем большую потенциальную угрозу создает такой канал. Но рассмотренные показатели не учитывают ценность (полезность) предаваемой информации. При наличии канала утечки далеко не вся информация источника, имеющая определенную цену, попадет к злоумышленнику. Часть ее будет утеряна в канале утечки. Следовательно, цена информации, полученной злоумышленником, в общем случае всегда будет меньше цены информации источника. Поэтому важнейшим показателем технического канала утечки информации является его информативность. Однако информативность зависит, прежде всего, от информативности источника информации. Поэтому корректно говорить не об абсолютной информативности канала утечки, а об относительной информативности. Под относительной информативностью технического канала утечки понимается величина в интервале 0-1, соответствующая доли информации источника, которая может быть передана по рассматриваемому каналу. Например, оптический канал наблюдения за объектом разведки в помещении противоположного дома имеет высокую пропускную способность, но количество добываемой с его помощью информации зависит от разрешающей способности оптического приемника. Не вооруженный оптическим прибором наблюдатель может рассмотреть лишь крупные объекты, а с помощью специального телескопа можно прочесть текст документа в руках человека. Так как оптический приемник является элементом технического канала утечки информации, то его разрешающая способность характеризует относительную информативность этого канала.
Пропускная способность, длина и относительная информативность канала зависят от параметров его элементов: источника сигнала, среды распространения и приемника сигнала.
Источник сигнала характеризуется следующими показателями:
мощностью сигнала;
диаграммой направленности излучения сигнала (света, акустической и электромагнитной волн);
параметрами спектра сигнала (шириной, неравномерностью спектральных составляющих);
динамическим диапазоном сигнала.
Для технических каналов утечки информации характерна малая мощность носителя. Даже при перехвате сигналов функциональных служебных каналов связи прием сигналов, как правило, производится в стороне от направления «источник-прием- ник». Например, воздушная радиоэлектронная разведка во время барражирования самолета вдоль государственной границы способна перехватывать лишь боковые (существенно меньшие по мощности) излучения антенн передающих устройств достаточно близко расположенных у границы радиорелейных линий связи. Наименьшую мощность имеют сигналы побочных электромагнитных излучений и наводок радиоэлектронных и электрических приборов. Перехват таких сигналов стал возможен в середине XX в., что существенно повысило эффективность технической разведки.
Диаграмма направленности излучения, которая описывает характер распределения в пространстве энергии излучаемого (принимаемого) сигнала. Интегрально она оценивается шириной по уровню 0,5 мощности излучаемого поля в градусах в вертикальной п горизонтальной плоскостях — шириной диаграммы направленности. В отличие от антенн передатчиков и приемников функциональных радиоканалов связи, ширина которых устанавливается при создании антенн исходя из пространственного расположения источников и приемников сигналов, большинство антенн источников сигналов технических каналов утечки информации имеют так называемые случайные антенны. Функции случайных антенн могут выполнять любые проводники (ножки транзисторов, диодов и микросхем, провода, токопроводы печатных плат), по которым протекает электрический ток или в которых возникают высокочастотные электрические заряды. Так как эти токопроводящие элементы произвольно ориентированы по отношению к приемнику опасных сигналов, а их размеры не согласованы с длиной излучаемой волны, то более или менее достоверно можно описать диаграмму направленности случайной антенны только после проведения соответствующих инструментальных измерений. Мощность излучаемого случайной антенны электромагнитного поля зависит как от силы тока или величины заряда, так и от степени близости ее геометрических размеров длине волны. Чем они ближе, тем выше излучаемая мощность. Так как размеры случайных антенн малы (доли и единицы мм и см), то мощность излучения повышается при увеличении частоты колебаний зарядов или токов.
185
12 Зак. 174
раждения помещения в большей степени поглощаются высокочастотные составляющие спектра речи, в результате чего на достаточно большом расстоянии исчезают признаки индивидуальности голоса говорящего человека, но смысл речевого сообщения остается понятным подслушивающему.
Динамический диапазон сигнала оценивается значением десятичного логарифма отношения максимальной мощности сигнала к минимальной. Значимость динамического диапазона для разных источников сигналов неодинаковая. Для оптического сигнала он имеет важное значение, так как описывает яркостные и цветовые отражательные свойства поверхности объекта. Для речевого сигнала его информативность существенно ниже, так как смысл речевого сообщения понимается даже при симметричном относительно нуля ограничении аналогового речевого сигнала и преобразовании его в двоичную последовательность — клипированную речь.
Среда распространения характеризуется набором физических параметров, определяющих условия распространения носителя с информацией. Основными из них являются:
скорость распространения носителя в среде;
коэффициент передачи или ослабления энергии носителя на единицу длины;
зависимость коэффициента передачи от частоты сигнала (амплитудно-частотная характеристика);
вид и мощность помех сигналу.
Если для носителя в виде радиоволны скорость распространения очень велика и ее можно не учитывать, то для носителей в виде материальных тел задержка носителя может привести к устареванию содержащейся на нем информации. Например, если достаточно долго не производился вывоз отходов делопроизводства из организации, то информация, содержащаяся в найденном на свалке черновике документа, может существенно потерять свою первоначальную цену.
При любом перемещении носителя в пространстве уменьшается его энергия. Мера снижения энергии зависит от вида носителя и характеристик среды. Например, бетонная стена не пропускает свет, существенно ослабляет акустическую волну и незначительно снижает энергию электромагнитной волны. Преодолевая различного рода препятствия на пути движения, злоумышленник устает, его движение замедляется и может вообще прекратиться. Так как любой физический сигнал — носитель информации может быть описан моделью в виде совокупности определенного набора колебаний (гармоник), а параметры среды относительно колебаний разных частот отличаются, то применительно к сигналам среда распространения может быть представлена в виде комплексного коэффициента передачи К(ю) = S(co)bux /SBx(co), где Sax(co) и SBwx(m) — составляющие спектра (спектральные плотности) сигналов на входе и выходе среды распространения соответственно. Коэффициент передачи К(со) представляет собой амплитудно-частотную характеристику (АЧХ) среды распространения технического канала утечки информации.
Среда распространения, как правило, неоднородная. Ее АЧХ зависит от параметров рассматриваемой среды распространения, которые могут изменяться в зависимости от большого числа природных и искусственных факторов. Например, на условия распространения радиоволн влияет концентрация ионов в атмосфере, которая зависит от солнечной радиации, изменяющейся в дневное и ночное время суток. Любую среду можно представить в виде последовательно соединенных п участков с одинаковыми характеристиками каждого из участков АЧХ: воздух-стекло-воздух-стекло, воз- дух-бетонная стена-воздух-кирпичная стена-воздух и др. Если коэффициент передачи i-ro элемента среды распространения К.(со), то
Г)
коэффициент передачи среды К. (со) = J~[K(co). Следовательно, ко-
i=l
эффициент затухания среды определяется, прежде всего, ее участком с наибольшим затуханием. Результаты качественного анализа разных сред распространения приведены в табл. 6.2.
Таблица 6.2
№ п/п |
Вид носителя |
Вид среды распространен ия |
Затухание среды |
Длина канала |
1 |
2 |
3 |
4 |
5 |
1 |
Видимый и ИК свет |
Безвоздушное пространство Атмосфера Оптическое волокно |
Очень малое Малое Очень малое |
В пределах прямой видимости |
12*
187
1 |
2 |
3 |
4 |
5 |
2 |
Радиосигнал |
Безвоздушное пространство Атмосфера Твердые тела |
Очень малое Очень малое Для диэлектриков — малое |
От прямой видимости до очень большой |
3 |
Электрический сигнал |
Электрический провод |
Определяется электрическим сопротивлением материала |
Без ретрансляции сотни- тысячи м |
4 |
Акустический сигнал |
Атмосфера Вода Твердое тело |
Большое Малое Очень малое |
Очень малая Малая Малая |
5 |
Материальное тело |
Макротела |
|
Произвольная |
От параметров приемника сигналов существенно зависят характеристики технического канала утечки информации. Основными параметрами приемника сигналов являются:
диапазон принимаемых частот;
чувствительность;
пространственная селективность приемной антенны;
динамический диапазон сигнала;
вид и уровень искажений сигнала.
Очевидно, что диапазон частот (длин волн) приемника должен соответствовать диапазону частот (длин волн) сигнала. Но так как частоты источника сигнала случайного канала не известны злоумышленнику, то для поиска .и приема используется приемник с диапазоном частот, охватывающим возможные частоты сигнала. Например, современные сканирующие радиоприемники имеют перестраиваемый диапазон частот от долей до нескольких десятков тысяч МГц.
Различают предельную и реальную чувствительность приемника. Так как в любом приемнике сигналов производится преобразование сигнала любого вида в электрический сигнал, то предельная чувствительность определяется уровнем собственных тепловых шумов входных электрических цепей приемника. Эти шумы ограничивают возможности любого приемника. Реальная чувст- рительность учитывает качество информации на выходе приемника и характеризуется минимальным уровнем сигнала на входе, цри котором отношение сигнал/шум на его выходе соответствует Заданному значению. Ухудшают качество информации на выходе : Приемника не только собственные шумы, но и уровень помех в среде распространения, который может быть выше уровня собствен- , цых шумов.
Динамический диапазон приемника характеризуется отношением в логарифмическом масштабе максимального и минимального уровней входного сигнала, при котором обеспечивается требуемый уровень качества сигнала на выходе приемника. При малом динамическом происходит искажение сигнала большой амплитуды. Так как приемники технических каналов утечки информации имеют высокую чувствительность, то из-за непостоянства коэффициента затухания среды во времени возможен уровень входного сигнала, который при определенном коэффициенте усиления вызывает ограничение выходного сигнала, что приводит к заметным его искажениям. Например, закладное устройство, рассчитанное на уровень акустического сигнала, соответствующего нескольким метрам от источника звука, при приближении этого источника к месту нахождения закладного устройства будет излучать радиосигнал с искаженной речевой информацией. С целью расширения динамического диапазона приемника в нем предусматривают автоматическую регулировку усиления (АРУ) в зависимости от среднего уровня входного сигнала.
Несоответствие спектральных характеристик и динамического диапазона приемника соответствующим характеристикам входного сигнала, воздействие внешних помех и тепловых шумов, неэквивалентное усиление наведенного в антенне приемника для разных частотах и разных уровней приводят к частотным и нелинейным искажениям сигнала на входе демодулятора. Так как искажение параметров сигнала вызывает изменение информации, то сигналы на выходе демодулятора содержат уже измененную информацию.
Для составных каналов утечки информации значения всех рассмотренных показателей, за исключением мощности сигнала на входе приемника, ухудшаются, так как при любом преобразовании сигнала происходит изменение его информативных параметров, следовательно, и информации. А так как качество любого канала связи оценивается по подобию полученной информации переданной, то любое уменьшение подобия может трактоваться как ухудшение качества информации. Конечно, в большинстве случаев к качеству информации на выходе технического канала утечки предъявляются менее жесткие требования, чем к функциональному каналу связи. Но далеко не всегда. При передаче цифровых данных трансформация чисел может доставить злоумышленнику столь же большие неприятности, как и санкционированному получателю.
