Глава 23. Средства противодействия

подслушиванию

23.1. Средства звукоизоляции и звукопоглощения (1 акустического сигнала

h Звукоизоляция обеспечивается с помощью архитектурных и Цнженерных конструкций: звукоизолирующих ограждений поме­щений и зданий, экранов, кабин, кожухов (рис. 23.1).

Ограждение Кабина

Экран

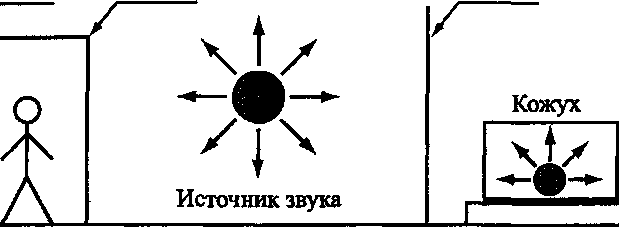

Рис. 23.1. Основные средства звукоизоляции

Звукоизолирующие ограждения помещений и зданий — это стены, перекрытия, перегородки, окна, двери, имеющие по пери­метру контакты с другими ограждениями. Величина звукоизоля­ции однослойного ограждения характеризуется сложной нелиней­ной зависимостью как от частоты f колебания акустической вол-

3 в ^J

ны, так и от большой группы характеристик ограждения. В общем случае эту зависимость можно представить в виде следующей фун­кции:

R = F(f_B, m, h/f_oi> р, v),

где m — поверхностная масса (масса 1 м²) ограждения; h — коэф­фициент потерь энергии в материале; f_r —собственная частота ко­лебаний ограждения; р — удельная плотность материала огражде­ния; v — скорость звука в материале ограждения.

S

Звукоизоляция ограждающей конструкции, содержащей нес­колько элементов, должна оцениваться звукоизоляцией наиболее ^слабого элемента. Такими элементами чаще бывают однослой- 1ые плоские ограждения. Для повышения величины ослабления

на плоское ограждение наносят слой звукопоглощающего матери­ала, которое увеличивает звукоизоляцию R за счет дополнительно­го ослабления звука в звукопоглощающем материале и повышения общей массы составного ограждения.

Для повышения звукоизоляции применяют также многослой­ные ограждения, чаще двойные. Они состоят из двух однослой­ных поверхностей, разделенных в простейшем случае воздушным слоем. Между поверхностями, соединенными ребрами жесткости, помещают различные звукопоглощающие материалы.

Значения ослабления звука ограждениями (стенами и меж­этажными перекрытиями), выполненными из некоторых часто при­меняемых строительных конструкций, указаны в табл. 23.1 и 23.2.

Таблица 23.1

Вид стены	Толщина, мм	Звукоизоляция в дБ на часто­тах в Гц
		250	500	1000	2000	4000
Кирпичная кладка,	0,5 кирпича	40	42	48	54	60
отштукатуренная	1 кирпич	44	51	58	64	65
с двух сторон	1,5 кирпича	48	55	61	61	65
	2 кирпича	52	59	65	70	70
	2,5 кирпича	55	60	67	70	70
Железобетонные	100	40	44	50	55	60
панели	200	47	51	60	63	65
	300	50	58	65	65	65
	400	55	61	68	70	70
Керамзитовая панель	80	34	39	47	52	60
	120	37	39	47	54	51
	140	43	47	53	57	61
Гипсобетонная панель	86	33	39	47	54	60
Шлакоблоки, оштука­туренные с двух сторон	220	42	48	54	60	63
Древесностружечная плита	30	26	26	26	26	26

Вид межэтажного перекрытия	Толщина пе­рекрытия, мм	Звукоизоляция в дБ на часто­тах в Гц
		250	500	1000	2000	4000
Железобетонная панель	120	45	51	58	58	58
Железобетонная панель	160	47	52	56	61	61
Железобетонная плита с круглыми пустотами	160	38	47	53	57	57
Железобетонная плита с овальными пустотами и бетонной стяжкой	220	49	55	59	62	66

Одними из наиболее слабых звукоизолирующих элементов ог­раждающих конструкций выделенных помещений являются двери и окна. Двери имеют существенно меньшие по сравнению с основ­ными ограждающими конструкциями поверхностные плотности, а также зазоры и щели. Стандартные двери не удовлетворяют требо­ваниям по защите информации в помещениях от подслушивания. Повышение звукоизоляции дверей обеспечивается:

• устранением щелей между дверью и дверной коробкой путем применения уплотняющих прокладок из резины, порога или ре­зинового фартука между дверью и полом;

• применением для дверного полотна более плотных пород дере­ва, увеличением толщины дверного полотна и обивки его де­рматином или аналогичным материалом по слою войлока или ваты с валиком по периметру двери;

• установкой звукоизолирующей двери, выполненной в виде мно­гослойного дверного полотна с размещением между слоями зву­коизолирующего материала;

• установкой двойных дверей с тамбуром между ними шириной 20-30 см.

В табл. 23.3 приведены примеры повышения звукоизоляции дверей путем применения дополнительных уплотняющих прокла­док по периметру притвора дверей.

Конструкция двери	Условия приме­нения	Звукоизоляция в дБ на часто­тах, в Гц
		250	500	1000	2000	4000
Стандартное дверное полотно толщиной 40 мм	без уплотняю­щих прокладок	14	16	22	22	20
	с прокладками из пористой ре­зины	16	25	26	26	23
Щитовая дверь тол­щиной 40 мм, обши­тая фанерой с двух сторон	без уплотняю­щих прокладок	23	24	24	24	23
	с прокладками из пористой ре­зины	27	32	35	34	35
Щитовая дверь из древесноволокнистых плит толщиной 4-6 мм с воздушным зазором 50 мм	без уплотняю­щих прокладок	26	30	31	28	29
	с прокладками из пористой ре­зины	30	33	36	32	30
Дверь звукоизолирующая облегчен­ная, с прокладками из пористой рези­ны		30	39	42	45	42
Дверь звукоизолирующая облегчен­ная, двойная с тамбуром шириной 200 мм, с прокладками из пористой резины		42	55	58	60	60
Дверь звукоизолирующая тяжелая, с прокладками из пористой резины		36	45	51	50	49
Дверь звукоизолирующая тяжелая, двойная с тамбуром шириной 300 мм, с прокладками из пористой резины		46	60	60	65	65
Дверь звукоизолирующая тяжелая, двойная с тамбуром шириной 300 мм с облицовкой тамбура звукопоглощаю­щими материалами, с прокладками из пористой резины		58	65	70	70	70

Уплотнение притворов повышает звукоизоляцию дверей на 5- 10 дБ. Однако необходимо учитывать, что в процессе эксплуатации в результате обжатия, износа, затвердевания резиновых прокладок звукоизоляция снижается. Дополнительные меры повышают зву­коизоляцию дверей на 10-15 дБ, а применение тамбуров увеличи­вает ее примерно на 20 дБ.

Следовательно, для защиты информации необходимо приме­нять либо специально разработанные звукоизолирующие двери, либо двойные двери с тамбуром. При этом целесообразно при­менять утяжеленные полотна дверей, обивать их материалами со слоями ваты или войлока, использовать дополнительные уплотни- тельные прокладки, герметизирующие наплавы, валики и т. п. При организации тамбуров дверей звукоизоляцию повышает уплотне­ние щелей над полом при отсутствии порогов, а также полезна об­лицовка внутренних поверхностей тамбура звукопоглощающими покрытиями.

Окна, занимающие для обеспечения освещенности достаточно большие площади ограждающих конструкций помещений, часто являются, так же как и двери, элементом среды распространения потенциальных каналов утечки информации. Значения звукоизо­ляции окон различных схем остекления приведены в табл. 23.4.

Таблица 23.4

Схема остекления	Звукоизоляция в дБ на частотах Гц
	250	500	1000	2000	4000
1	2	3	4	5	6
Одинарное остекление, мм:
3	17	22	28	31	32
4	23	26	31	32	32
6	22	26	30	27	25
Двойное остекление с воздуш­
ным промежутком, мм:
3-57-3	20	32	41	49	46
3-90-3	29	38	44	50	48
4-57-4	31	38	46	49	55
4-100-4	35	39	47	49	52
4-200-4	36	41	47	49	55
Тройное остекление с двумя воз­
душными промежутками*1, мм:
4-16-4-200-3	36	41	50	53	55
4-16-4-650-3	39	44	51	54	58
