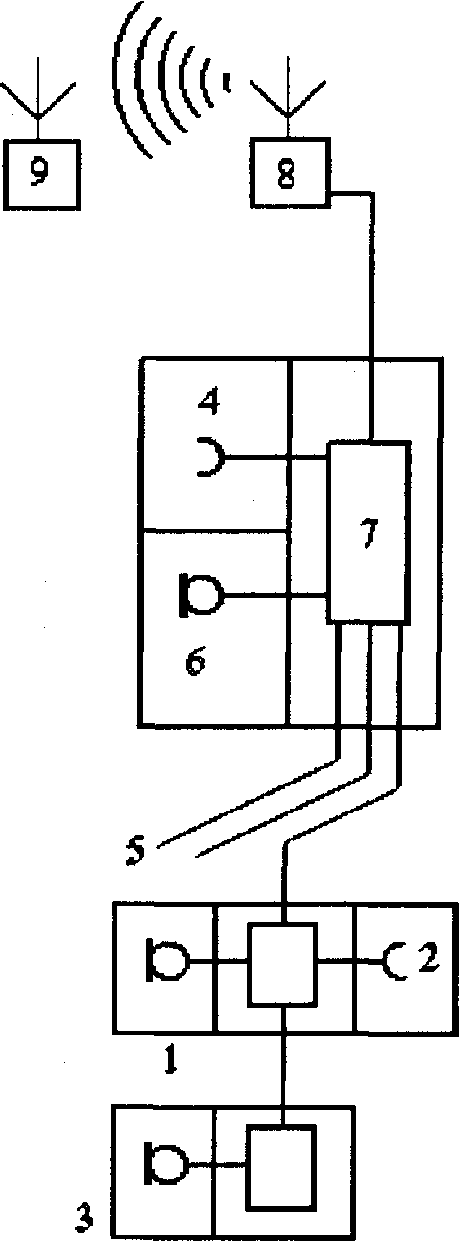

Радиопередающая цепь.
Радиосигнал из студии может идти прямо на запись или может быть вставлен в программу, разработанную другой
студией, или может пода ваться прямо в программу/ обслуживаемую студийным оборудованием. Между студией, связующим звеном и передатчиком могут быть и другие ступени:
коммутационные центры, сети коррекции амплитуды и частоты и т.д.
1.Студийное оборудование.
2.Комната записи.
3.Дистанционная студия.
4.Комната записи.
5.Другие программные
входы.
Дикторская.
Смеситель. 8.Передатчик. 9. Приемник.
(для музыки, требующей большего пространства для мониторинга) на другом автобусе.
Персонал, обеспечивающий звук на выездных системах широкого вещания радио или телевидения, обеспечен внутренней коммуникацией с различными операционными областями (т.е. с точками комментария), а также мобильной комнатой для контроля. Как правило, данная связь принимает форму телефонной, которая заканчивается в специальных многофункциональных боксах, которые также обеспечивают коммутацию программного звука и производственных местных разговоров. (На телевизионных выездных установках широковещания последняя функция наиболее важна для постановочного директора.)
В широковещании студийные апартаменты (студия и контрольный бокс) могут представлять собой только первое связующее звено комплексной цепи.Следующим таким звеном для станций, имеющих совмещенный выход, являются неразрывные области, в которых размещается полный программный сервис. Выходы индивидуальных студий коммутируются
непосредственно во время процесса и объединяются идентификатром станции или с помощью непрерывных обьявлений. Обычно работник станции, производящий эти обьявления, также отвечает за исполнительные функции всей службы и должен принимать меры при любых сбоях в работе системы. Он отдает контрольные указания по ведению программы и осуществляет коммерческие вставки в соответствующих местах программы.
В сущности, полный выход небольших специализированных станций (использующихся для местного радио) находится в одном помещении, хотя и существует отдельная студия для дискуссионных программ и передачи новостей, а также для записанных фрагментов рекламной информации. Представляющий программу ведущий, находясь в своем "электронном офисе", осуществляет контроль собственного микрофона, проигрывание записей или пластинок, а также, производит введение в программу коммерческих заставок и пр. Для этих целей он должен располагать достаточным набором проигрывателей CD-дисков и пластинок, катушечных и кассетных воспроизводящих устройств, а также аппаратуры для проигрывания катриджей. Последние могут воспроизводиться при помощи устройства карусели, содержащей (в одном примере) 24 катриджа на вращающемся барабане, которые обеспечивает подведение нужной единицы к воспроизводящей головке. Другой вариант устройства имеет набор из 55 катриджей, которые остаются неподвижными, в то время как воспроизводящая головка сама перемещается понаправлению к нужному
Аудио техника и оборудование 9
месту. Кроме микрофонного и воспроизводящего оборудования у ответственного за передачу может находиться аппаратура, позволяющая осуществлять двухстороннюю связь с другими мобильными средствами, такими как автомобили для программы новостей или вертолетами, информация с которых может автоматически поступать на запись, на -ленту (в случае воздушного транспорта применяются другие записывающие устройства).
Аналогичным образом основной сервис организован и для более крупной сети радиотрансляционных установок, однако с более выраженным значением временных факторов. При этом, выход этой сетевой последовательности является источником региональной или местной сети, подводимой к местному радио передатчику. Линии связи между различными центрами могут быть как кабельными наземными, так и радиорелейными.
Телевизионная широковещательная сеть является в основном аналогичной звуковой радиосети, за исключением того, что в зоне ее действия может одновременно находиться как небольшая телевизионная студия, так и отдельная, также небольших размеров, звуковая кабина для проведения внекадровых обьявлений. Применение звуковой кабины дает возможность непрерывного проведения репетиций более сложного материла, без остановок на запланированные или рабочие, программные интервалы времени.
