4 Аудио техника и оборудование

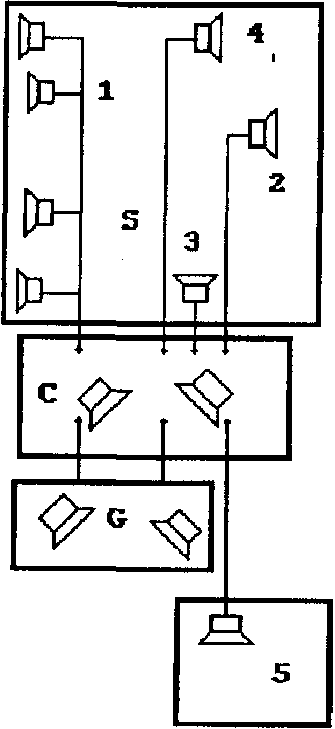

Компоненты студийной цепи
1.Источник звука.
2.Прямой и непрямой пути
звука. ;
З.Шум: посторонний звук.
4. Микрофон.
5.Усилитель.
6.Эквалайзер.
7 .Искусственный
ревербератор.
8.Воспроизводящая головка.
9.Проигрыватель.
Смеситель.
Измеритель. 12.Телефоны.
13.Громкоговоритель: звук доходит до уха по прямому и отраженному путям. 14.Выход.
На многих пультах, аудио сигнал вначале проходит через индивидуальную "канальную полосу", затем через групповое положение, и, наконец, к главной контрольной системе и на выход "линии", однако, некоторые пульты имеют несколько другие варианты путей прохождения сигнала. Например, групповой фейдер может не нести в себе сигнала; вместо него (и похожий на него внешне), фейдер усилителя контроля напряжения посылает сообщения, производящие модификацию аудио сигнала в индивидуальных каналах, которые могут быть соорганизованы в группу, прежде чем произойдет обьединение со всеми каналами на главном контроле. На некоторых пультах штатная установка значений эквалайзинга, динамики или некоторых более общих регуляторов располагается в стороне от канальных полос, так что они могут быть отдельно заведены в память компьютера, позволяющих значительно сократить (визуальную) сложность и всю область расположения оборудования.
Можно рассмотреть случай, когда сигнал вообще не достигает пульта управления: контроллеры осуществляют посылку своих сообщений, проходящих через компьютер, и на дорожки, на которых реальный сигнал модифицируется, находится под контролем и обрабатывается. При этом, оставшаяся часть всевозможных регуляторов зависит от стремления производителя представить покупателю систему достаточно удобную в эксплуатации. В данном варианте, большинство пользователей имеет возможность переключения между аналоговой формой сигнала и полностью цифровым его представлением (и наоборот), при этом, не проходя особый курс повышения квалификации.
Отдельно от микрофонов и пульта управления, следующим довольно важным элементом оборудования студии является высококачественная система громкоговорителей. Для радио и звукозаписывающих студий данная система не просто представляется отдельным объемом, производящим звучание воспринимаемое микрофонами, это является местом, где оцениваются всевозможные оттенки звука и происходит слуховое построение звуковой картины.
Главный фактор различия между студией широковещания и любым другим местом, где могут быть установлены микрофонные и записывающие устройства, заключается в организации двух помещений с разными акустическими
характеристиками: в одном происходит создание звука в условиях приемлемой акустики и подведение его на вход микрофона, в другом помещении осуществляется прослушивание совмещенного звучания. Вторую комнату часто называют комнатой контроля (хотя по терминологии Би-Би-Си, ее название звучит как "контрольный бокс", который в историческом смысле
Аудио техника и оборудование 5
