30 Звуковая среда

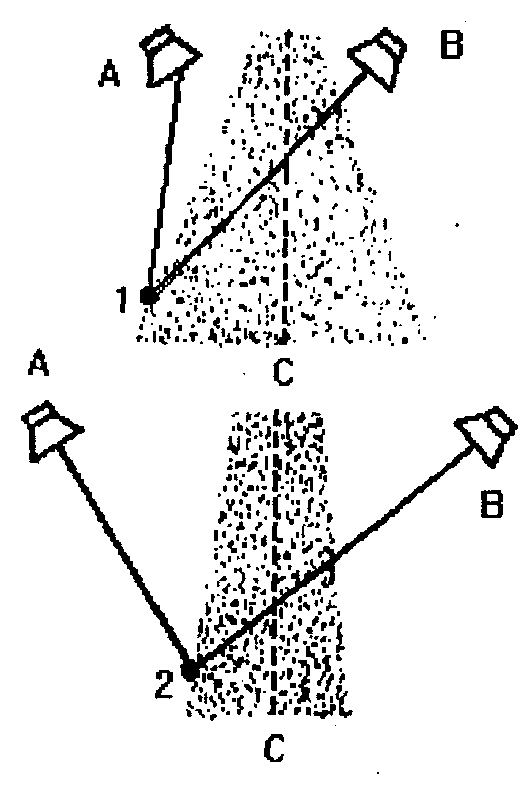

Стерео громкоговорители: ощущение пространства.
Сверху: при небольшом разнесении громкогово рителей, друг от друга ощущение стереоэффекта становится меньше, однако область прослушивания стерео звучания расши ряется. Внизу: при большом разнесении громкогово рителей в пространстве стереоэффект достигает максимального значения, хотя, область для
прослушивания его значительно сужается.
Другим требованием является соответствие громкоговорителей по громкости и частотной чувствительности. Если громкость одного из динамиков несколько выше, чем второго, то происходит перемещение центрального положения звука. Если разница будет превышать 20 дБ, то центральный звук будет предельно смещен к одному из концов сцены. Совпадение частотной чувствительности не так важно для среднего слушателя. Однако, в этих случаях внимание слушателя может быть приковано к самим динамикам, что неизбежно приведет к потере ощущения реальности звучания.
В студийных условиях технический персонал работает в строго определенном месте помещения, занимая центральную линию между двумя полностью совпадающими по характеристикам громкоговорителями, разнесенными на расстояние около 2,5 м друг от друга. Для домашнего слушания рекомендуется производить разнесение громкоговорителей на расстояние 2-3 мм в зависимости от размеров помещения. При меньшем разнесении слушатель будет ощущать стереоэффект, однако ширина звучания сцены будет значительно сокращена. С другой стороны, громкоговорители не должны быть разнесены слишком далеко друг от друга. При обычном домашнем прослушивании, если один человек находится на центральной линии между двумя динамиками, то остальные должны находиться на расстоянии, примерно, 60 см. от него, и чем дальше остальные члены группы будут находиться от динамиков, тем большую потерю стереоэффекта они будут ощущать. Если слушатель будет находиться на расстоянии менее 30 см. к одному из динамиков, то эффект несинфазности, разрушающий звуковую сцену, будет ощущаться тем больше, чем ближе слушатель будет находиться к одному из источников звука.
Приведенное только что разрушение
пространственной картины звука носит название эффекта Хааса. Оно приводит к тому, что человеческое ухо не способно различить направление источников звука, воспринимая основной сигнал и отраженный, т.е. задержанный во времени. Эта задержка отраженного сигнала измеряется несколькими тысячными долями секунды (мсек), даже для маленькой комнаты: за одну мсек звук проходит расстояние, примерно, в 34 см.
Эффект Хааса наиболее выражен для задержек в 5-30 мсек, которые соответствуют разнице в путях прохождения сигналов в пространстве 2-7 м. При дальнейшем увеличении задержки этот эффект может быть уменьшен, хотя и остается ощутимым, что в конечном счете может превратить отраженный звук стакатто в звучание эхо.
Звуковая среда 31
Эффект Хааса.
Для слушателя, находящегося не на центральной линии "С", разница в расстояниях от громкоговорителей означает, что звук из дальнего динамика приходит с некоторым опозданием по сравнению с ближним. Задержка будет составлять 1 м/сек для каждых 34 см. разницы. Для одинаковых сигналов, идущих с различных направлений, разница в задержке в несколько м/сек дает восприятие полного сигнала из ближнего динамика. Данная разница может быть устранена путем увеличения громкости дальнего громкоговорителя. Кривая показывает увеличение громкости, требуемое для выравнивания центральной картины звучания.
