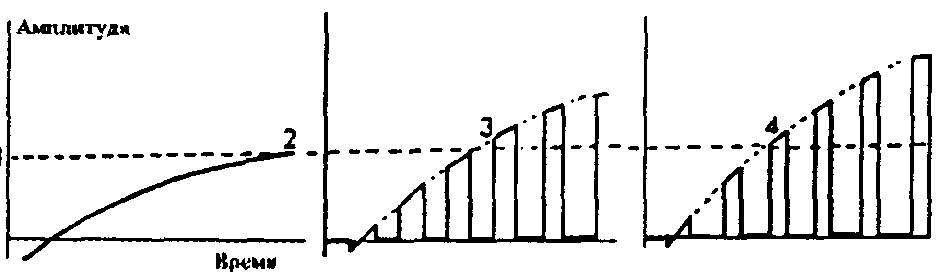

Амплитудное ограничение сигнала с целью снижения мощности
f
1. Порог срабатывания компрессора. 2. Если сигнал не достигает этого порога, компрессор на работает. 3 и 4. Чем больше амплитуда сигнала превышает
пороговое значение, тем значительнее сокращается мощность. Обратите
внимание, что частота срабатывания амплитудного ограничителя достаточно высока по сравнению с максимальной частотой
аудиосигнала и что он действует на все звуковое колебание в целом, а не только на его пик.
должен будет уменьшен на 6 дБ, так что ключ должен быть закрыт на 3 мксек от каждых 4; на сигналы, находящиеся на уровне или ниже его, он не реагирует совсем.
Существуют и другие системы компрессоров и лимитеров, однако для всех обязательным является выполнение следующего условия: они не должны воздействовать только на величину превышающей части сигнала (что вызывает искажение гармоник), а производить необходимую коррекцию
пропорционально форме волны сигнала.
Одна из проблем технического дизайна (или операции) заключается в выборе подходящего времени атаки, которое может быть сокращено до нескольких десятков микросекунд. Однако такое резкое изменение
уровня неизбежно может привести к слышимому щелчку. Решением может являться задержка полного сигнала на величину примерно. половины миллисекунды, и последующее постепенное изменение уровня в течение того же периода времени, перед появлением внезапного пикового значения. Такой подход устраняет щелчок если фоновое сопровождение меняет свой уровень, но не может повлиять на факт, если существующее фоновое сопровождение должно внезапно изменить свой уровень - и это является, в некотором смысле, нежелательным, Кроме того, особую неприятность доставляет величина задержки контрольного сигнала: "глубокая" работа лимитера или "тяжелая" компрессия со средним временем восстановления производит так называемый
"помповый" эффект, имеющий безобразный и механический оттенок звучания.
Ранние модели лимитеров располагали увеличенным восстановлением или величинами задержки
контрольного сигнала в пределах нескольких секунд: это давало достаточно времени чтобы пройти условие перезаложения, что при сигналах высокого уровня не приводило к появлению помповых эффектов. Более сложные лимитеры (описанные выше) имеют возможность установления различного времени задержки, обычно 100, 200, 400 и 800 мсек, а также 1.6 и 3.2 сек. Самые быстрые из этих систем способны удерживать отдельные, почти мгновенные, выраженные пики без значительного влияния на
Громкость и динамика 215

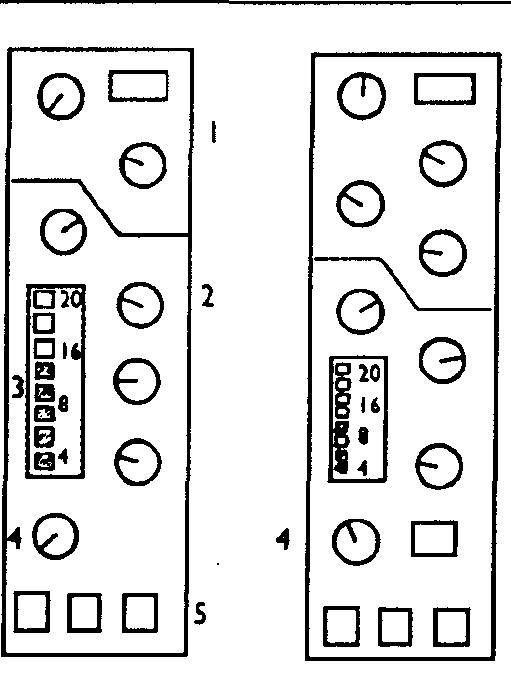

Компрессор/лимитер и модуль динамическом обработки
Внутриканальная обработка сигнала. 1. Ручки установки порога лимитера и времени восстановления и кнопка "gate". 2. Регуляторы порога компрессора, коэффициента компрессии, времени атаки и восстановления. 3. Потеря усиления в результате работы компрессора или лимитера. 4. Выбор коэффициента усиле ния компенсационного усили теля. 5. Переключатели для компрессора, лимитера или внешнего управляющего
устройства. Модули компрес сора/экспандера можно также использовать для более тщательного контроля дина мических характеристик фрагмента популярной музы ки. 6. Ручки управления экс пандером. 7. Ручки управ ления компрессором.
фоновое звучание; однако эти системы не настолько эффективны, если речь заходит о серии коротких пиковых значений: в этом случае фоновое звучание приобретает неприятную вибрирующую или дрожащую окраску.
Однако, если существуют только случайные пики, и их величины не настолько большие (допустим, не более 3 дБ), то время восстановления не будет являться столь критичной величиной и обычно составляет
полсекунды: время восстановление становится принципиальным только в случае высоких уровней компрессии. В качестве альтернативного решения может быть предложено введение автоматического изменения в пределах 30 мсек и 10 сек, в зависимости от величины и отклонений сигнала.
к
ФОНОВЫМ
УСТОЙЧИВОСТЬ ШУМАМ
Основной проблемой, связанной с работой лимитеров и компрессоров в области высоких значений, является тот факт, что происходит увеличение уровня фоновых шумов, если не предпринято каких-либо способов, препятствующих этому. В особенности это заметно в отсутствии фонового сигнала, например, в паузах. Подобный шум будет содержать звуки от
вентиляционных систем и студийных часов, от перемещений персонала, электронные и линейные помехи, отдаленные шумы транспортного движения и пр. Даже если подобные звуки не достигают
критического уровня, некоторые консонанты
последующей речи будут звучать недостаточно мощно, чтобы привести в действие компрессор. При этом, наиболее неудовлетворительной будет окраска начальных гласных в отдельных стартовых словах программы. Этого можно избежать посредством введения некоторого предварительного усиления на входе лимитера.

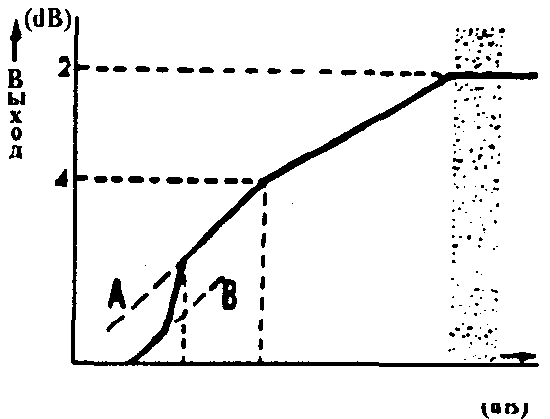

Одним из устройств, которое может применяться для избирательной работы с фоновыми шумами, является пороговый фильтр, основанный на использовании компрессора в динамическом модуле. В таком устройстве, при падении уровня сигнала ниже другого, более низкого порогового значения, происходит параллельное снижение характеристики входа/выхода. Иными словами, если устройство не могло использоваться для более чем 8 дБ компрессии, без неизбежного в паузах увеличения уровня фоновых шумов, теперь в состоянии применяться для 16 дБ компрессии.
